ПРЯМЫЕ МЕТОДЫ ФАЗИРОВКИ

Фазировка кабельных и воздушных линий 6-10 кВ, имеющих между собой электрическую связь.

Принципиальная схема, поясняющая метод фазировки, представлена на рис. 29. В качестве указателя напряжения используется указатель типа УВН. Фазировка производится в следующей последовательности. На выводы разъединителя или выключателя с каждой из его сторон подают фазируемые напряжения. Проверяют исправность указателя напряжения. Для этого щупом трубки, содержащей резистор, касаются заземления, а щуп другой трубки на несколько секунд подносят к одному из зажимов аппарата, находящемуся под напряжением (рис. 30, а). При этом неоновая лампа должна загореться. Затем щупами обеих трубок касаются одной токоведущей части (рис. 30,6). Лампа указателя при этом не должна гореть. Проверяют напряжение на всех шести выводах коммутационного аппарата, как показано на рис. 30,в. Проверка производится для того, чтобы исключить ошибку в случае фазировки линии, имеющей обрыв (например, вследствие перегорания предохранителя). Абсолютные значения напряжений между фазой и землей здесь не играют роли, так как при фазировке присоединение указателя будет производиться или на линейное напряжение (несовпадение фаз) или на разность напряжений между одноименными фазами (совпадение фаз), которая практически близка к нулю. Поэтому о наличии напряжения судят просто по свечению лампы указателя.

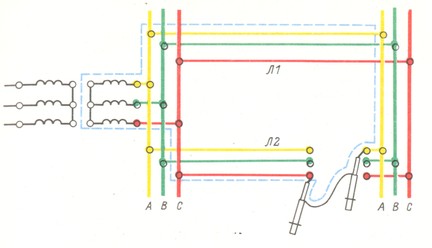

Рис. 29. Схема фазировки линий, имеющих непосредственную электрическую связь (не через трансформатор).

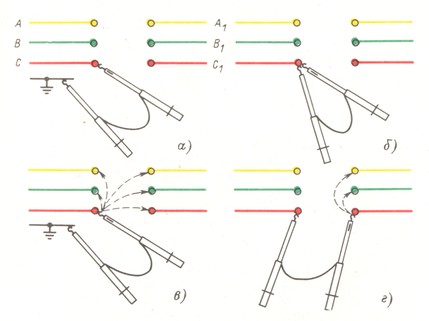

Рис. 30. Последовательность операций при фазировке линий 10 кВ указателем УВН. а - проверка исправности указателя при встречном включении; б - то же при согласном; в - проверка наличия напряжения; г - фазировка.

Процесс собственно фазировки состоит в том, что щупом одной трубки указателя касаются любого крайнего вывода аппарата, например фазы С, а щупом другой трубки - поочередно к трем выводам со стороны фазируемой линии (рис. 30, г). В двух случаях касаний (С - А1 и С - В1) лампа будет ярко загораться, в третьем (С- C1) гореть не будет, что укажет на одноименность фаз.

После определения первой пары одноименных выводов щупами поочередно касаются других пар выводов, например А - А1 и А - В1. Отсутствие свечения лампы в одном из касаний укажет на одноименность следующей пары выводов.

Совпадение фаз третьей пары выводов В - В1 можно уже не проверять - фазы должны совпасть.

Одноименные фазы соединяют на параллельную работу. Если одноименные фазы у разъединителя или выключателя не находятся друг против друга, то с установки снимают напряжение и пересоединяют шины в том порядке, который необходим для совпадения фаз.

Фазировка кабельных и воздушных линий 6-10 кВ, не имеющих между собой непосредственной электрической связи.

Метод применяют при фазировке линий, отходящих от разных подстанций, которые в свою очередь питаются от одной синхронно работающей сети. Иногда этот метод представляют как фазировку двух трансформаторов по линиям, проложенным между ними. Однако в отличие от фазировки трансформаторов напряжением до 380 В в данном случае не требуется ни заземления нулевых точек обмоток, ни установки временных перемычек между выводами. Замкнутые контуры для прохождения тока через прибор образуются благодаря присутствию в схеме элементов, обладающих электрической емкостью. Схема фазировки двух линий показана на рис. 31. Из схемы видно, что через прибор при подключении его к разноименным фазам будет проходить ток, равный геометрической разности емкостных токов фазируемых частей установки.

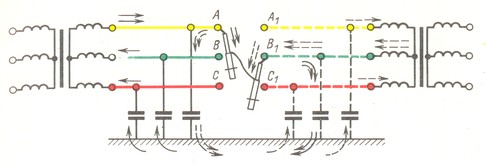

Рис. 31. Схема прохождения тока через прибор при фазировке линий, не имеющих между собой непосредственной электрической связи.

В качестве прибора - индикатора напряжения при фазировке - применяют указатель напряжения типа УВН. Его сигнальная лампа светится при встречном включении и гаснет при согласном включении, когда фазы совпадают. Последовательность и содержание операций по фазировке не отличаются от тех, которые были описаны при изложении метода фазировки кабельных и воздушных линий 6-10 кВ, имеющих между собой электрическую связь.

Помимо фазировки линий этот метод применяют и для фазировки силовых трансформаторов.

Фазировка кабельных и воздушных линий 35 - 110 кВ.

Для фазировки применяют указатель напряжения типа УВНФ-35-110 (рис. 18). Фазировку производят на отключенных разъединителях (или отделителях), выводы которых находятся под напряжением: с одной стороны от шин РУ, с другой - от фазируемой линии. Сначала на всех фазах разъединителей проверяют наличие

напряжения прикосновением щупов указателя к фазе и к заземленной конструкции. При наличии напряжения лампа указателя должна загораться. Затем на крайних фазах разъединителей проверяют совпадение напряжений по фазе (рис. 33). На средней фазе проверку не производят. Если лампа указателя не загорается при фазировке на крайних фазах, то фазировку считают законченной - фазы совпадают. При свечении лампы указателя на обоих крайних фазах или только на одной фазировку прекращают - фазы не совпадают.

Рис. 33. Подключение указателя к выводам разъединителей при фазировке линии 35-110 кВ.

Путь прохождения тока через указатель зависит от того, в каком режиме работает установка. В сетях с заземленной или с компенсированной нейтралью ток проходит через нулевые точки трансформаторов, в сетях с изолированной нейтралью - через емкости на землю токоведущих частей установки. Фазировка возможна при отсутствии в сети замыкания на землю.

Фазировка на подстанциях с упрощенной схемой.

Фазировка оборудования указателем напряжения возможна на всех подстанциях, однако наиболее целесообразно применение его на подстанциях, включаемых по упрощенным схемам (рис. 34). На стороне высшего напряжения (110 кВ) таких подстанций, как правило, отсутствуют не только выключатели, но и трансформаторы напряжения, что исключает применение косвенного метода фазировки со стороны ВН. Кроме того, включение нового оборудования в работу часто производится поэтапно: сначала включают в работу одну линию и один трансформатор, а потом с ростом нагрузки - другой трансформатор и другую линию. В этих условиях фазировка оборудования косвенным методом на стороне НН также не может быть выполнена без отключения потребителей и освобождения секции сборных шин. При отсутствии возможности отключения потребителей фазировку оборудования выносят на смежные подстанции, используя для этого соединяющие подстанции воздушные линии. Но это требует создания сложных схем с обязательным выделением резервной системы шин на смежной подстанции.

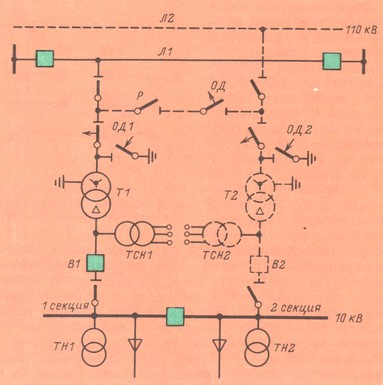

Рис. 34. Схема подстаниии 110 кВ с отделителями и короткозамыкателями.

Недостатки косвенных методов отсутствуют в случае фазировки оборудования прямым методом. Покажем это на примере. Пусть на подстанции (рис. 34) включены в работу трансформатор Т1 и потребители, питающиеся от 1 и 2 секций сборных шин 10 кВ. Подготовлен к включению трансформатор Т2. Необходимо сфазировать шинный мост 110 кВ и трансформатор Т2. Для этого по шинному мосту 110 кВ подают напряжение на зажимы отделителя ОД2. Включением отделителя ОД2 опробуют напряжением трансформатор Т2. Затем отключают отделители ОД2 и запирают их привод. Трансформатор Т2 включают на х.х. со стороны НН. При этом предварительно должны быть проверены уставки на реле максимальной токовой защиты работающего трансформатора Т1, так как от наложения броска намагничивающего тока на ток нагрузки может произойти его отключение. Фазировку шинного моста и трансформатора Т2 производят указателем напряжения на зажимах крайних фаз отделителей ОД2. После фазировки отключают выключатель В2 и включение на параллельную работу трансформатора Т2 производят обычным порядком, т. е. отделителем ОД2 со стороны ВН, а затем выключателем В2.

Условия безопасности при производстве фазировки указателями напряжения.

Прежде чем приступить к производству фазировки, необходимо убедиться в выполнении как общих требований техники безопасности по подготовке рабочего места, так и специальных требований по работе с измерительными штангами на оборудовании, находящемся под напряжением.

Электрические аппараты, на выводах которых будет производиться фазировка, еще до подачи на них напряжения должны быть надежно заперты и приняты меры, предотвращающие их включение.

Указатели напряжения перед началом работы под напряжением должны быть подвергнуты тщательному наружному осмотру. При этом обращается внимание на то, чтобы лаковый покров трубок, изоляция соединительного провода и лампа - индикатор напряжения не имели видимых повреждений и царапин. Срок годности указателя проверяется по штампу периодических испытаний. Не допускается применять указатели, срок годности которых истек.

При работах с указателем напряжения обязательно применение диэлектрических перчаток. В ходе фазировки не рекомендуется приближать соединительный провод к заземленным частям. Располагать рабочие и изолирующие части указателей следует так, чтобы не возникала опасность перекрытия по их поверхности между фазами или на землю.

Фазировку указателем напряжения нельзя производить во время дождя, снегопада, при тумане, так как изолирующие части его могут увлажниться, что приведет к их перекрытию.
