Указатель высокого напряжения УВНУ-10СЗ ИП 6-10 кВ

Назначение указателя высокого напряжения

Указатель высокого напряжения УВНУ-10СЗ ИП предназначен для проверки наличия или отсутствия напряжения на воздушных линиях электропередач и других электроустановках переменного тока, а с трубкой фазировки ТФ -для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от б до 10 кВ, частотой 50 и 60 Гц, при температуре от - 45°С до + 40°С и относительной влажности воздуха не выше 80% (при температуре + 25°С).

Принцип действия указателя напряжения основан на преобразовании электрических сигналов в светозвуковые.

Указатель УВНУ-10СЗ ИП относится к основным электрозащитным средствам. Позволяет произвести пофазное определение напряжения касанием токоведущих частей.

Указатель позволяет определить опасное напряжение на деревянной опоре без применения заземляющего тросика, а в комплекте со сборной 4-х звенной изолирующей оперативной штангой ШО - 10 - 4 - 6,6 длиной 6,6 м и весом 3,5 кг, с земли без подъема на опору ВЛ.

Указатель отличается яркой импульсной индикацией и мощным прерывистым звуковым сигналом.

Элементы светозвуковой индикации указателя расположены внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель обладает возможностью самопроверки работоспособности перед эксплуатацией.

Рабочая часть указателя может использоваться в качестве индикатора напряжения от 100 до 1000 В, а также для определения наведенного напряжения на ВЛ.

Надежная работа указателя достигается использованием в электрической схеме микросхем и комплектующих элементов ведущих мировых производителей (Моторола, Санио, Панасоник), а также литиевым источником питания марки CR - 123 напряжением ЗВ, емкостью 1500 мАхч.

Низкая величина рабочего тока - 7 мА, в режиме сигнализации, позволяет использовать указатель без замены элемента питания в течение всего срока эксплуатации - 10 лет.

Рабочая часть указателя изготавливается из пластика марки АБС, обеспечивающий нормальное функционирование элементов электроники в течение всего срока эксплуатации. Изолирующая часть изготавливается из ПВХ, обеспечивающий надежную изоляцию.

Технические характеристики УВНУ-10СЗ ИП

Напряжение (порог) срабатывания указателя, В, не выше1500
Максимальное рабочее напряжение, кВ10,0
Порог срабатывания указателя с трубкой фазировки УВНУ - 10СЗ ИП с ТФ,
при схеме согласного включения, В, не ниже12700
при схеме встречного включения, В, не выше1500
Метод измеренияконтактный
Виды индикациисветовая, импульсная звуковая, прерывистая
Габаритные размеры указателя, ммФ 72 X 500
В рабочем положении, ммФ 72 X 735
Габаритные размеры трубки фазировки, ммФ 52 X 400
В рабочем положении, ммФ 52 X 735
Масса указателя, кг, не более0,4
Масса указателя с трубкой фазировки, кг, не более0,65
Длина провода для фазировки, мм, не менее1000

Указания по эксплуатации указателя УВНУ-10СЗ ИП

Указатель высокого напряжения УВНУ - 10СЗ ИП и трубка фазировки состоят из 2-х основных частей: рабочей и изолирующей части с рукояткой. Соединение звеньев между собой осуществляется навинчиванием. Безопасность при работе с указателем и трубкой фазировки обеспечивается кольцеобразным упором на корпусе.

Перед применением следует:

  1. Произвести наружный осмотр указателя и трубки фазировки, при котором следует обратить внимание на отсутствие трещин, отслоений и других дефектов.
  2. При наличии влаги и загрязнений удалить их салфеткой. В случае запотевания указателя в теплом помещении после хранения, либо эксплуатации на морозе, необходимо выдержать его в течение 15 минут в этом помещении и протереть салфеткой насухо.
  3. Перед использованием указателя необходимо убедиться в его исправности. Для этого необходимо, прикасаясь одной рукой (без перчатки) к щупу (крюку), другой нажать на кнопку на торце рабочей части указателя. Прерывистое свечение и звучание указателя свидетельствуют о его исправности.

Если сопротивление кожи велико и самопроверка не срабатывает, необходимо увлажнить пальцы.

При низких температурах (ниже -25°С), в случае несрабатывания самопроверки, рекомендуется указатель проверить как индикатор напряжения на установке, заведомо находящейся под напряжением или при помощи специального устройства для проверки указателей напряжения (УПУН).

При использовании указателя в качестве индикатора напряжения от 100 до 1000 В необходимо, прикасаясь рукой к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу. Появление прерывистых светозвуковых сигналов указывает, что токоведущая часть находится под напряжением.

Пофазное определение наличия напряжения осуществляется контактным способом.

Оператору необходимо совершить подъем на опору, либо определить наличие напряжения касанием токоведущей части с земли, если имеется оперативная изолирующая штанга ШО - 10 - 4 - 6,6, длиной 6,6м; при этом рабочая часть указателя закрепляется на резьбу оперативной головки штанги.

При касании щупом (крюком) указателя токоведущей части, находящейся под напряжением, одновременно появляются яркие красные вспышки с частым прерывистым мощным звуковым сигналом.

Для определения наличия наведенного напряжения на обесточенной и заземленной эл. установке, необходимо сначала проверить наличие напряжения указателем.

Убедившись в отсутствии напряжения, необходимо повторно проверить наличие наведенного напряжения ниже пороговых (1,5 кВ). Для этого необходимо отделить рабочую часть указателя от изолирующей, прикасаясь рукой (без перчатки) к металлическим деталям хвоста рабочей части, подвести щуп (крюк) к токоведущему проводу.

Наличие индикации и звукового сигнала свидетельствует о том, что токоведущая часть находится под наведенным напряжением.

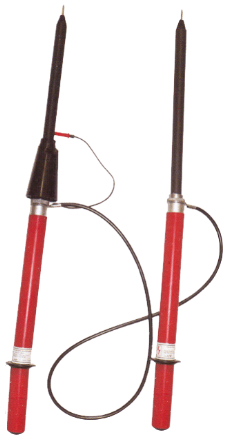

При использовании указателя с трубкой фазировки необходимо соединить указатель с трубкой фазировки проводом, имеющимся в комплекте поставки, а штырь шунтирующего провода ввести в отверстие, проделанное с боковой стороны рабочей части указателя.

Во избежание порчи указатель не следует подвергать ударам и толчкам.

Нормы, методика и периодичность испытаний указателя высокого напряжения УВНУ-10СЗ ИП и УВНУ-10СЗ ИП ТФ

Эксплуатационные испытания указателя проводятся 1 раз в 12 месяцев, согласно требованиям "Инструкции по применению и испытанию средств защиты, используемых в электроустановках" М 2003г. и настоящей инструкции.

Испытания проводятся на высоковольтном стенде в следующем объеме:

  1. Определение порога срабатывания указателя.
  2. Испытание напряжением продольной изоляции рабочих частей указателя и трубки фазировки.

Для определения порога срабатывания указателя, последний подвешивается горизонтально на высоте не менее 1м от пола.

На контактный щуп (крюк) подается напряжение ниже 1,5 кВ. Минимальное значение напряжения, при котором срабатывает светозвуковая индикация указателя, соответствует пороговому.

Порог срабатывания указателя не должен превышать 1,5 кВ.

При испытании напряжением продольной изоляции рабочей части указателя, напряжение подается к контактному щупу (крюку) и металлическому разъему рабочей части.

Продольная изоляция рабочей части должна выдерживать испытательное напряжение 12 кВ в течение 1 мин.

По аналогичной методике испытывается рабочая часть трубки фазировки.

Испытательное напряжение 12 кВ подается в течение 1 мин.

Порог срабатывания указателя УВНУ - 10 СЗ ИП ТФ, при схеме согласного и встречного включения фаз, а также испытание напряжением соединительного гибкого изолированного провода для фазировки производится согласно методике и схеме, изложенной в "Инструкции по применению и испытанию средств защиты, используемых в электроустановках" М. 2003г.

При схеме встречного включения фаз порог срабатывания указателя не должен превышать 1,5 кВ, а при схеме согласного включения фаз порог срабатывания указателя должен быть не ниже 12,7 кВ.

Соединительный провод должен выдерживать испытательное напряжение 20 кВ в течение 1 мин.
