КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО 298АТ, КСО 298АТ-М, КСО 292АТ, КСО 285АТ, КСО 272АТ, КСО 2(УМЗ)АТ

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Камеры сборные одностороннего обслуживания серии КСО2 на номинальное напряжение 6 (10) кВ (в дальнейшем "Камеры КСО") и шинные мосты к ним предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной или заземленной через дугогасительный реактор нейтралью.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Камеры КСО применяются для работы в следующих условиях: в части воздействия климатических факторов внешней среды - исполнения У и УХЛ категорий размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1. При этом значение температуры окружающего воздуха от минус 25°С до +40°С; высота над уровнем моря не более 1000 м; окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Камеры КСО изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям ТУ3414-011-39006326-2004. Пример опросного листа приведен в таблице 1.5.

Условное обозначение камер

КСО

2

ХХ

АТ

-ХХХ

-ХХХ

У3

Камера сборная одностороннего обслуживания

Серия камер

Модификация камеры

-98

-92

-85

-72

-(УМЗ)

Отличительный буквенный индекс изделий ПКФ "Автоматика"

Малогабаритная (только для камер КСО 298АТ-М)

Номер типовой схемы главных цепей

Номинальный ток шкафа, А

Климатическое исполнение и категория размещения

Условное обозначение шинного моста

ШМ

Х

-ХХХ

-ХХХХ

-У3

Шинный мост

Р - с разъединителем

Номинальный ток, А

Расстояние между фасадами камер L1, мм (см.таблицу 1.1)

Климатическое исполнение и категория размещения



Технические характеристики

Параметр

Величина

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ

Номинальный ток главных цепей, А

Номинальный ток главных цепей камер с выключателем нагрузки, А

Номинальный ток сборных шин, А

Номинальный ток отключения выключателя, кА

Предельный сквозной ток камер с ВВ (амплитудное значение), кА

Ток термической стойкости (Зс) камер с ВВ, кА*

Номинальное напряжение вспомогательных цепей, В:

- цепи защиты, управления и сигнализации постоянного и переменного тока;

- цепи трансформаторов напряжения;

- цепи освещения внутри/снаружи камер;

- цепи трансформаторов собственных нужд.

6; 10

7,2; 12

630; 1000

400; 630

до 2000

12,5; 20

51

20

220

~100

~12/220

~380

* - термическая и электродинамическая стойкость трансформаторов тока согласно их техническим параметрам.

УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно камеры представляют собой сварную металлоконструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных силовых цепей и аппаратура вспомогательных цепей управления и защит. На фасаде камер - приводы выключателей, разъединителей, а также канал с панелью зажимов для цепей магистральных шинок оперативного питания, управления и сигнализации, который предназначен для междукамерных вторичных соединений.

Конструктивные исполнения камер КСО в зависимости от установленной в них аппаратуры:

- с высоковольтными выключателями (масляными и вакуумными);

- с силовыми предохранителями;

- с выключателями нагрузки;

- с трансформаторами напряжения и ограничителями перенапряжения или разрядниками;

- с разъединителями;

- с силовыми трансформаторами;

- с кабельными сборками;

- с аппаратурой собственных нужд.

Конструкция камер КСО обеспечивает сборку всех камер в ряд РУ и соединение главных цепей с помощью сборных шин.

Соединение по линейным шинам производится в заводских условиях между камерами, входящими в блоки "секционный выключатель-секционный разъединитель".

Схемы главных цепей камер КСО приведены в таблице 1.3.

При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты открытого типа (рис.1, рис. 2) без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на панелях шириной 200 мм (схема 33) или камерах со схемами 31 и 32, которые обязательно монтируются крайними в ряду РУ. Размеры шинных мостов приведены в таблицах 1.1, 1..2.

Шинные мосты КСО 298АТ-М выполнены с защитными кожухами.

Камера, занимающая крайнее правое положение в ряду закрывается справа съемными торцевыми панелями . Сборные шины крайних камер закрываются боковыми шинными экранами.

Корпус камер КСО допускает непосредственную приварку его к металлическим заземленным конструкциям. На фасаде камеры расположен заземляющий зажим, обозначенный знаком по ГОСТ 12.4.026, для присоединения элементов, временно подлежащих заземлению.

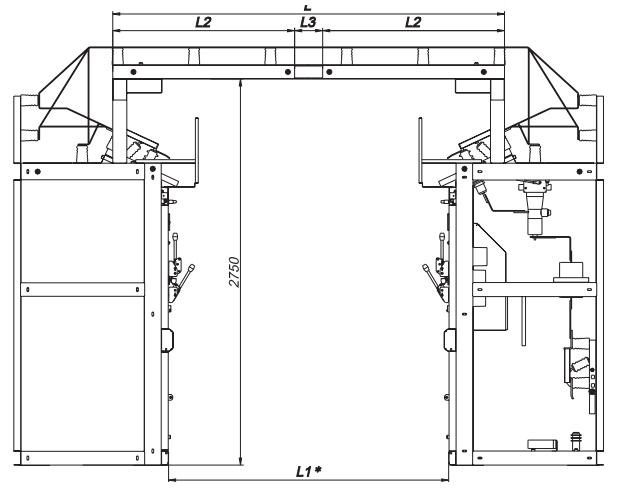

Рис. 1. Шинный мост КСО 2ХХАТ

Таблица 1.1. Размеры шинных мостов КСО 2ХХАТ.

Расстояние между фасадами камер L1, мм*

Размеры моста, мм

L

L2

L3

1900

2150

2400

2650

2900

3150

3400

3650

3900

4150

4400

2600

2850

3100

3350

3600

3850

4100

4350

4600

4850

5100

1300

1425

1550

1675

1800

1925

2050

2050

2050

2050

2050

-

-

-

-

-

-

-

250

500

750

1000

Примечания:

1. *- значение размера номинальное, возможно изменение с шагом ±50 (±100) мм

2. Наибольший размер при транспортировании L2 = 2050 мм

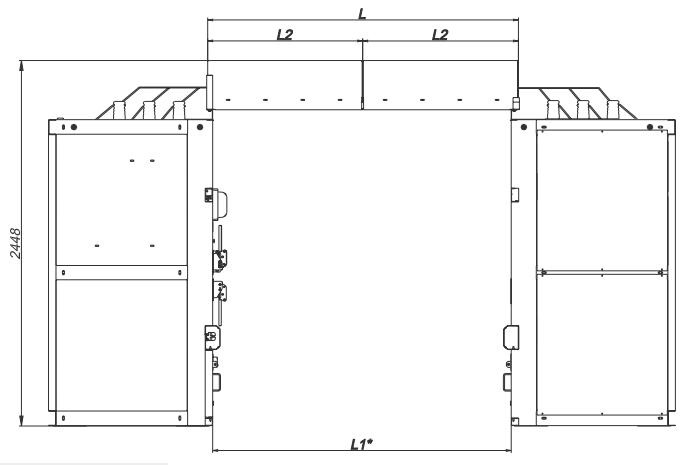

Рис. 2. Шинный мост КСО 298АТ-М

Таблица 1.2. Размеры шинных мостов КСО 298АТ-М.

Расстояние между фасадами камер L1, мм

Размеры моста L, мм

2000

2100

2200

2300

2400

2500

2600

2700

2800

2900

3000

2095

2195

2295

2395

2495

2595

2695

2795

2895

2995

3095



ОПЕРАТИВНЫЕ БЛОКИРОВКИ

В камерах КСО и шинных мостах имеются следующие блокировки:

а) блокировка, не допускающая включение и отключение линейных и шинных разъединителей при включенном высоковольтном выключателе;

б) блокировка, не допускающая включение заземляющих ножей при включенных главных ножах разъединителя;

в) блокировка, не допускающая включение главных ножей разъединителя при включенных заземляющих ножах;

г) блокировка, не допускающая включения высоковольтного выключателя при нахождении разъединителя в промежуточном положении;

д) блокировка, не допускающая включение выключателя ввода при включенных заземляющих разъединителях сборных шин камере номерами схем: 12, 13, 18, 19.

ВСПОМОГАТЕЛЬНЫЕ ЦЕПИ, ВИДЫ ЗАЩИТ

Схемы разработаны на переменном и постоянном (выпрямленном) оперативном токе на напряжение оперативного питания 110, 220В.

По назначению схемы вспомогательных цепей изготавливаются для ячеек ввода, отходящих линий, секционных выключателей, секционных разъединителей, трансформаторов напряжения, трансформаторов собственных нужд до 40 кВА.

Схемы вспомогательных цепей разработаны в двух вариантах:

1) классическая релейная защита на электромеханических реле;

2) релейная защита с применением различных современных микропроцессорных устройств:

-УЗА-10А.2 (" Энергомашвин);

-Орион, Сириус ("Радиус-Автоматика" );

-Sepam ("Schneider Electric");

-Spac ("ABB");

-Micom (" Alstom").

-БМРЗ («Белэлектромонтаж-наладка») и др.

Цепи учета могут выполняться на индукционных, электронных или микропроцессорных счетчиках электрической энергии.

3) сочетание микропроцессорного устройства защиты с релейной защитой при отсутствии в первой необходимых функций.

ВЫКЛЮЧАТЕЛИ

В камерах КСО 298АТ, КСО 298АТ-М, КСО 292АТ изготавливаются с использованием вакуумных выключателей следующих типов:

- ВВ/TEL ("Таврида Электрик") (рис. 3-5)

- ВБСК ("ЭЛКО", г. Минусинск)

- Evolis ("Schneider Electric")

- ВВП ("Контакт")

В камерах КСО 285АТ, КСО 272АТ , КСО 2(УМЗ)АТ изготавливаются с использованием:

а) вакуумных выключателей следующих типов:

- ВВ/TEL ("Таврида Электрик") (рис. 7, 9)

- ВБСК ("ЭЛКО", г. Минусинск)

- Evolis ("Schneider Electric")

- ВБП ("Контакт"),

б) масляных выключателей ВПМ(П) (рис. 6, 8, 10).

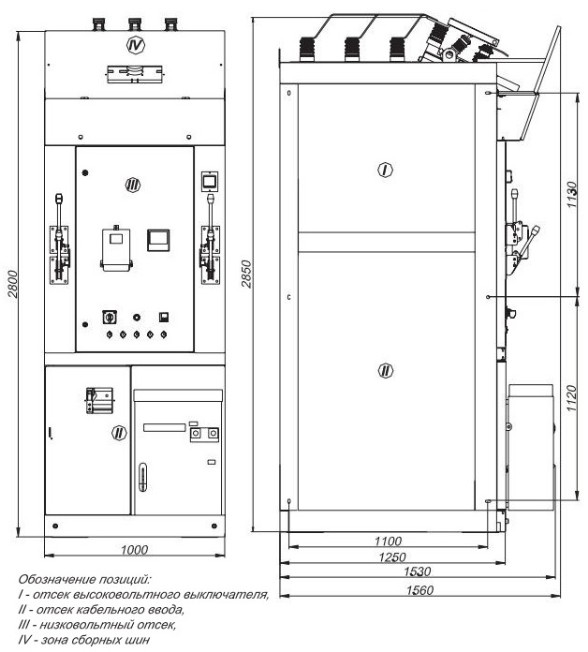

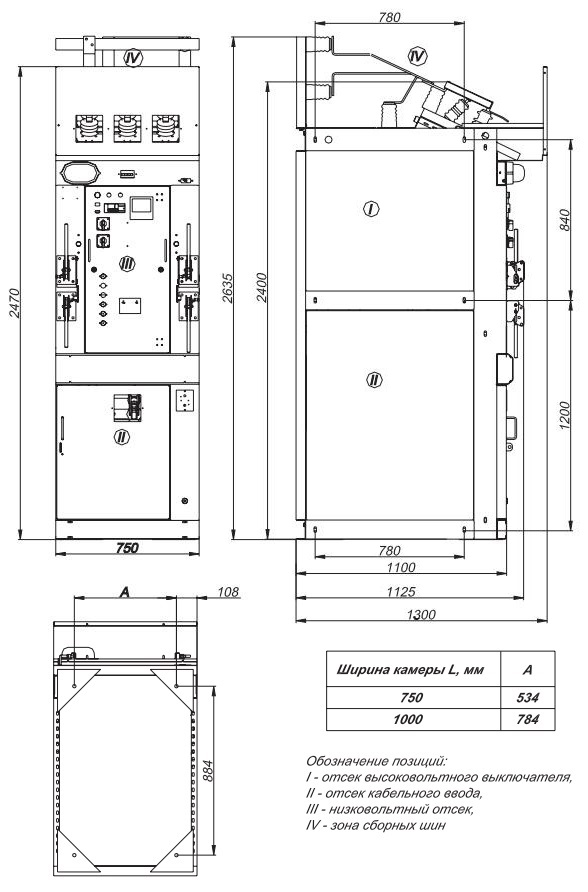

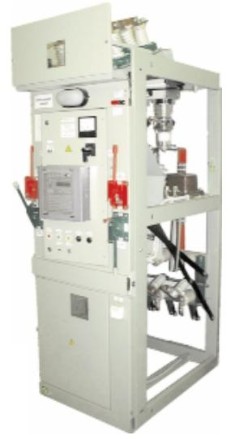

Рис. 3. Внешний вид, габаритные и установочные размеры шкафа КСО 298АТ.

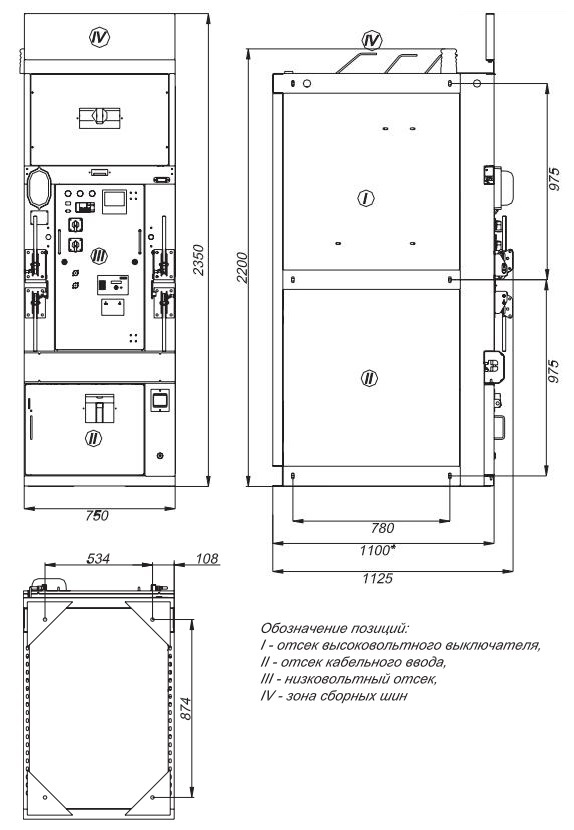

Рис. 4. Внешний вид и габаритные размеры шкафа КСО 298АТ-М

* 1400мм для схем главных целей 3ВВ, 4.2ВВ, 5.2ВВ

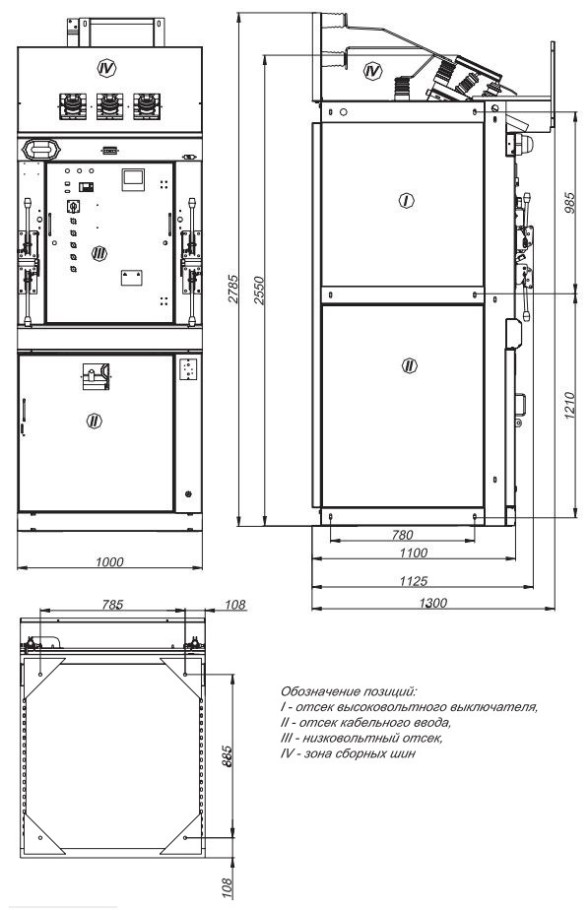

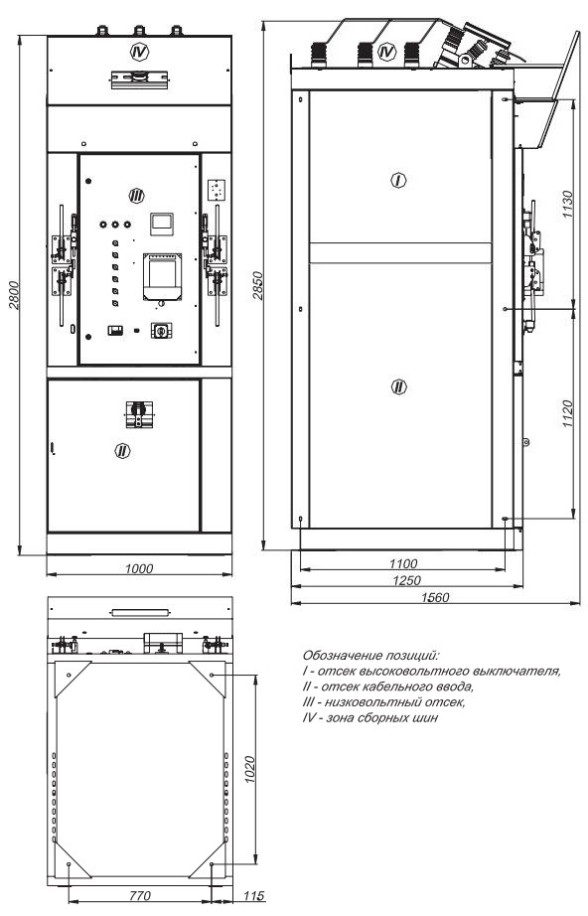

Рис. 5. Внешний вид и габаритные размеры шкафа КСО 292АТ.

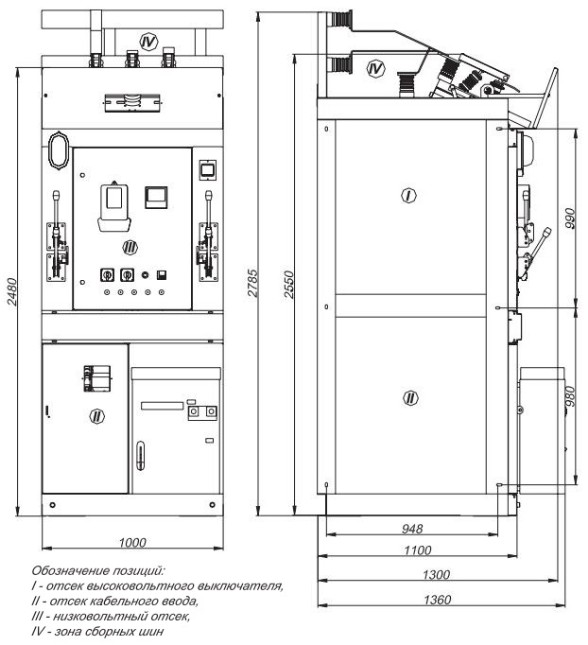

Рис. 6. Внешний вид и габаритные размеры шкафа КСО 285АТ с масляным выключателем ВПМП.

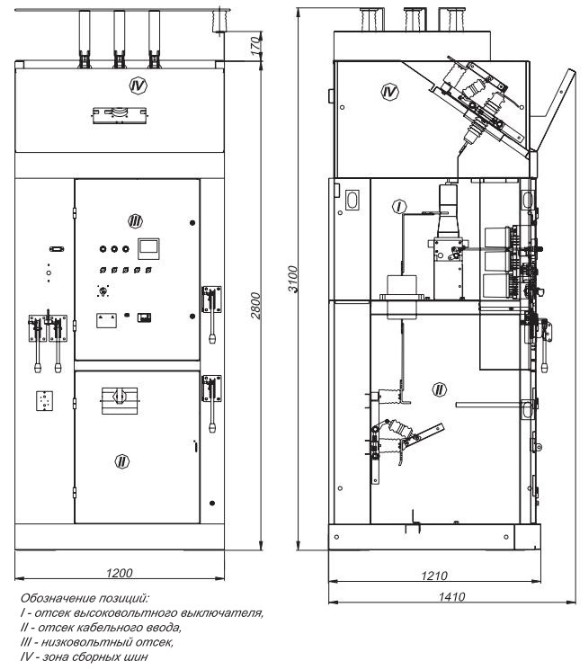

Рис. 7. Внешний вид и габаритные размеры шкафа КСО 272АТ с вакуумным выключателем ВВ/TEL.

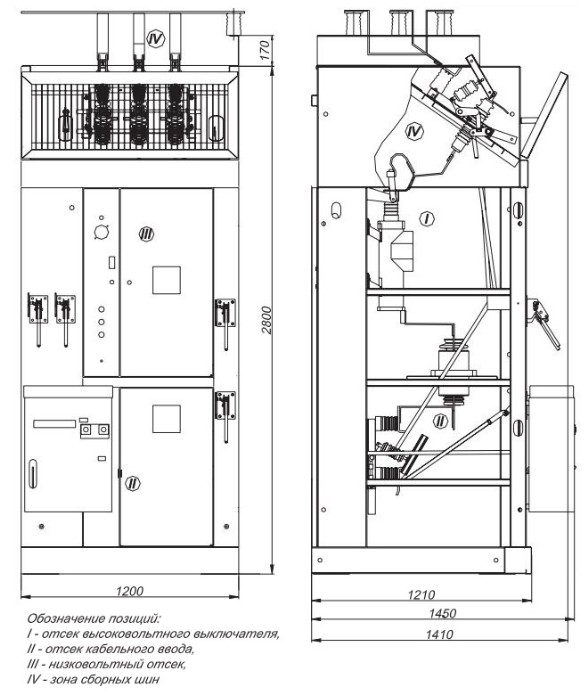

Рис. 8. Внешний вид и габаритные размеры шкафа КСО 272АТ с масляным выключателем ВПМП

Рис. 9. Внешний вид и габаритные размеры шкафа КСО 2(УМЗ)АТ с выключателем ВВ/TEL

Рис. 10. Внешний вид и габаритные размеры шкафа КСО 2(УМЗ)АТ с масляным выключателем ВПМП.

Рис. 11. Внешний вид и габаритные размеры шкафа ЗЗШП(Л)

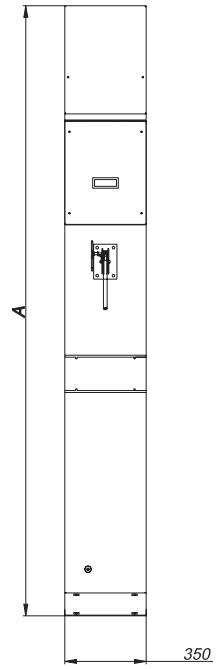

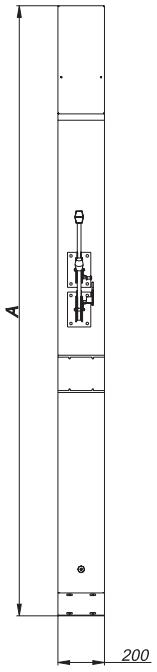

Рис. 12. Внешний вид и габар размеры шкафа 31(2)-400

ПРИМЕЧАНИЕ: Размер А зависит от типа камеры
