ПРИЛОЖЕНИЕ 2. МОНТАЖ КАМЕР KCO «НОВАЦИЯ»

1. Вариант однорядного расположения камер в РУ.

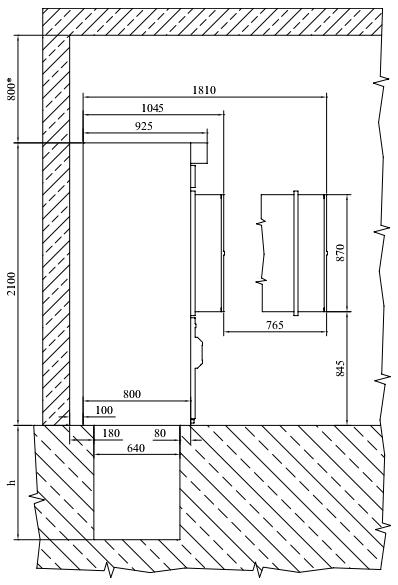

Присоединительные размеры для установки ячеек КСО «Новация» в один ряд представлены на рис. 1.

Примечание:

* - Допускается уменьшить величину размера до потолка в соответствии с требованиями ПУЭ, п. 4.2.91.

Рис. 1.

Таблица 1. Определения минимальной глубины кабельного канала

Сечение кабеля (мм кв.)

Радиус изгиба (мм)

Глубина канала, h (мм)

50

70

95

120

150

185

240

400

630

370

400

440

470

500

540

590

800

940

400

430

470

500

550

670

730

1000

1350

2. Вариант двухрядного расположения камер в РУ.

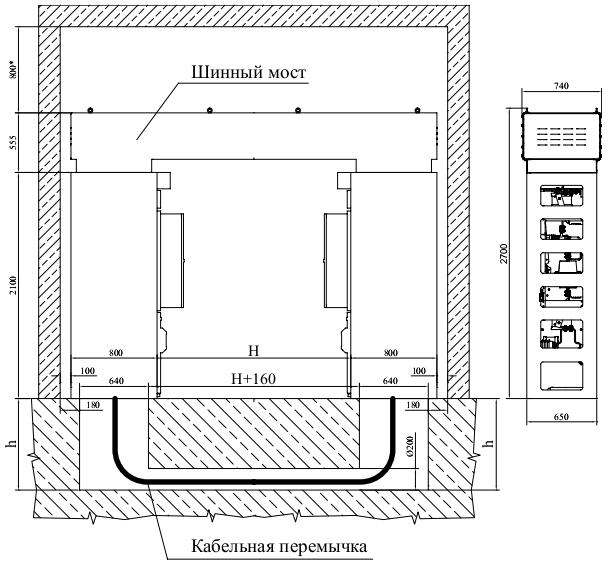

Присоединительные размеры для установки ячеек КСО «Новация» в два ряда представлены на рис. 2.

Типовой ряд шинных мостов рассчитан на расстояния (в свету, по основанию КСО) от 1800 мм до 5000 мм с шагом в 100 мм.

Примечание:

* - Допускается уменьшить величину размера до потолка в соответствии с требованиями ПУЭ, п. 4.2.91.

Рис. 2.

3. Рекомендации по размещению ячеек в РУ

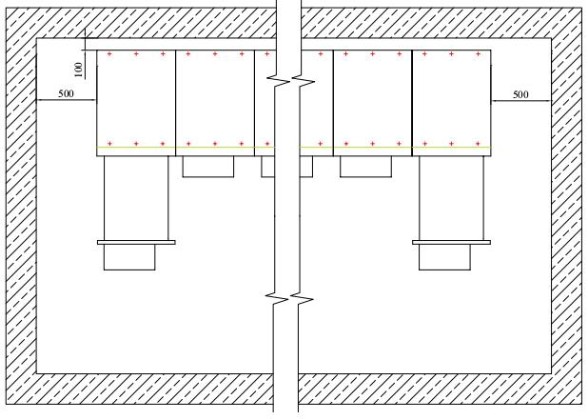

Расстояние от боковой поверхности ячейки КСО с выдвижным моноблоком до стены рекомендуется не менее 500 мм (см. рис. 3.).

Рис. 3.

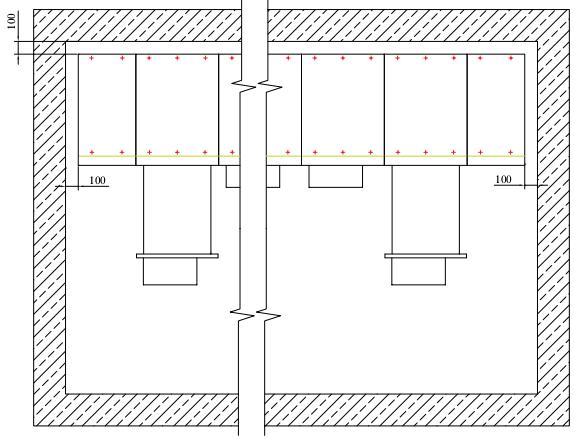

Расстояние от боковой поверхности ячейки КСО без выдвижного моноблока до стены должно быть не менее 100 мм (см. рис.4.).

Рис. 4.

4. Варианты крепления

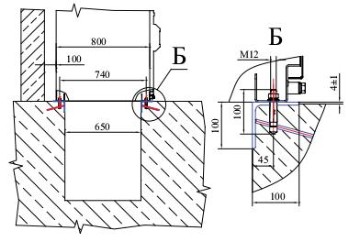

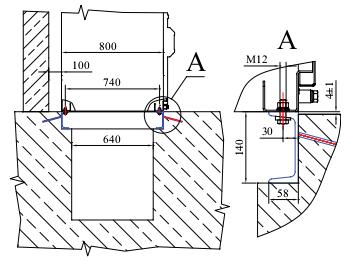

Пример конструкции фундаментной рамы и кабельного канала, выполненного из швеллеров, представлен на рис. 5.

Крепление болтами М12 и косыми шайбами (ГОСТ10906).

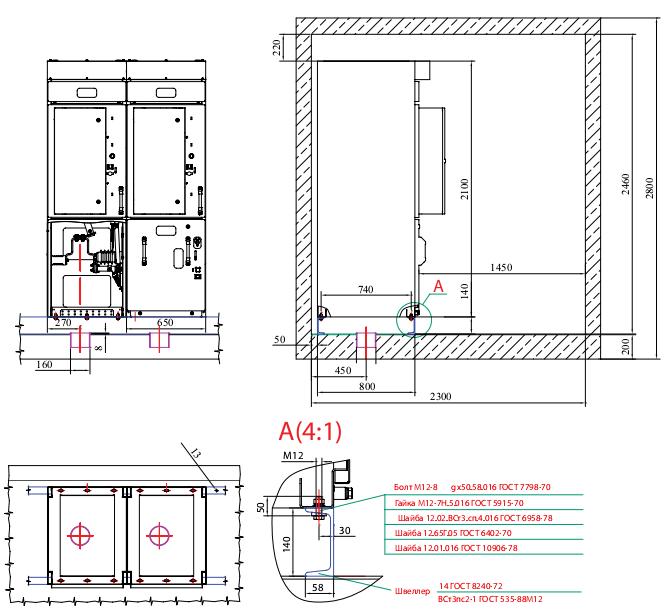

Пример конструкции фундаментной рамы и кабельного канала, выполненного из уголков, представлен на рис. 6.

Крепление анкерными болтами М12.

Рис.5.

Рис.6.

5. Дополнительные рекомендации по размещению ячеек в БКТП и контейнерных подстанциях

Рекомендуемые размеры размещения КСО и подвода кабелей через трубы представлены на рис. 7.

Рис.7.

6. Размеры основания различных вариантов ячеек КСО «Новация»

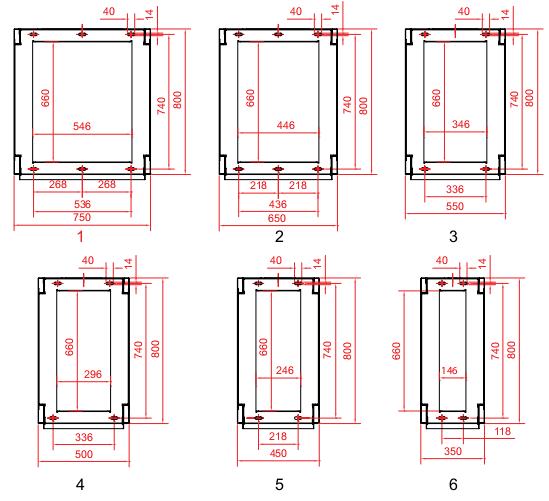

Размеры основания ячеек КСО «Новация» представлены на рис. 8.

Рис. 8. (чертежи 1-6)

Таблица 2. Габариты основания по типу ячеек КСО «Новация»

Рисунок № 8

Тип ячейки

чертеж 1

чертеж 2

чертеж 3

чертеж 4

чертеж 5

чертеж 6

0Л (1600A), ВВ (1600A), СВ (1600A), ТН+ЗСШ

ОЛ, ВВ, СВ, ТН, ТН+ТСН, ТСН

CP, ВН

ВН

ЗСШ

Переходные



Таблица 3. Тип основания ячейки по сетке схем КСО «Новация».

Рисунок № 8

Тип ячейки

чертеж 1

чертеж 2

чертеж 3

чертеж 4

чертеж 5

чертеж 6

001 (1600A), 002 (1600А), 101 (1600A), 102 (1600А),

204, 205, 206

001, 002, 101, 102, 103, 104, 201, 202, 203, 301,302,303

502, 504, 601, 605, 606, 701, 702, 703, 704

501, 503, 505, 506, 507

401, 402

602, 603, 604



ПРИЛОЖЕНИЕ 3. МОНТАЖ ШИННОГО МОСТА

Камеры КСО «Новация» в соответствии с заказом могут комплектоваться либо горизонтальным, либо вертикальным шинным мостом.

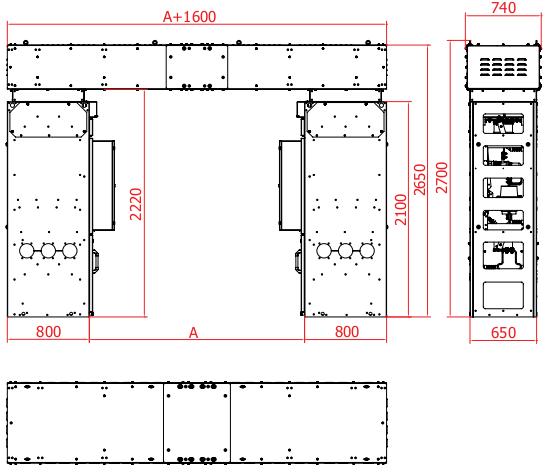

Конструкция горизонтального шинного моста представлена на рис. 1.

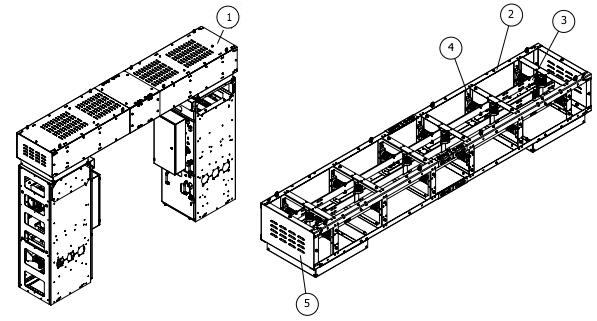

Рис.1 Общий вид шинного моста.

1 - Верхний защитный экран; 2 - Металлоконструкции; 3 - Ошинока; 4 - Опорные изоляторы; 5 - Боковые защитные экраны

Для удобства транспортирования шинный мост разделен на два полумоста, которые монтируются с шинами и камерами КСО на месте монтажа при помощи уголков (вставок).

Шины моста монтируются к сборным шинам камер через контактные шайбы. Типовой ряд шинных мостов рассчитан на расстояния (в свету, по основанию КСО) от 1800 мм до 4500 мм с шагом в 100 мм.

В зависимости от ширины прохода между рядами камер, горизонтальный ШМ имеет 32 исполнения, представлены на рис. 1. и в таблице 1.

Таблица 1. Исполнения горизонтального шинного моста.

Обозначение

Ширина прохода, А мм

Длина ШМ, А+ 1600 мм

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

ТШАГ.674512.009 ТШАГ.674512.009-01 ТШАГ.674512.009-02 ТШАГ.674512.009-03 ТШАГ.674512.009-04 ТШАГ.674512.009-05 ТШАГ.674512.009-06 ТШАГ.674512.009-07 ТШАГ.674512.009-08 ТШАГ.674512.009-09 ТШАГ.674512.009-10 ТШАГ.674512.009-11 ТШАГ.674512.009-12 ТШАГ.674512.009-13 ТШАГ.674512.009-14 ТШАГ.674512.009-15 ТШЛГ.674512.009-16 ТШАГ.674512.009-17 ТШАГ.674512.009-18 ТШАГ.674512.009-19 ТШАГ.674512.009-20 ТШАГ.674512.009-21 ТШАГ.674512.009-22 ТШАГ.674512.009-23 ТШАГ.674512.009-24 ТШАГ.674512.009-25 ТШАГ.674512.009-26 ТШАГ.674512.009-27

ТШАГ .674512.009-28 ТШАГ.67/.512.009-29 ТШАГ.674512.009-30 ТШАГ.67/.512.009-31 ТШАГ .674512.009-32

1800

1900

2000

2100

2200

2300

2400

2500

2600

2700

2800

2900

3000

3100

3200

3300

3400

3500

3600

3700

3800

3900

4000

4100

4200

4300

4400

4500

4600

4700

4800

4900

5000

3400

3500

3600

3700

3800

3900

4000

4100

4200

4300

4400

4500

4600

4700

4800

4900

5000

5100

5200

5300

5400

5500

5600

5700

5800

5900

6000

6100

6200

6300

6400

6500

6600



Вертикальные шинные мосты (ШМВ) представляют собой металлоконструкцию, собранную из двух полумостов, рамы которых соединены вставками или соединительными секциями. Устанавливаются при двухрядном расположении камер в помещении РУ, опираясь на специально разработанные камеры сх.604. ШМВ выполняются без разъединителей и изготавливаются на номинальный до 1600А. Существует 26 исполнения ШМВ подлине.

В зависимости от ширины прохода между рядами камер, вертикальный ШМ имеет 26 исполнения, представлены на рис. 2 и в таблице 2.

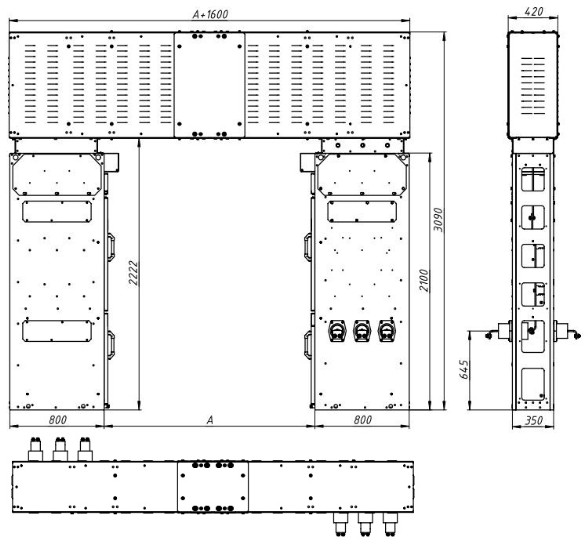

Конструкция вертикального шинного моста представлена на рис. 2.

Рис. 2.

Таблица 1. Исполнения горизонтального шинного моста.

Обозначение

Ширина прохода, А мм

Длина ШМ, А+ 1600 мм

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

ТШАГ.674512.014

ТШАГ.674512.014-01

ТШАГ.674512.014-02

ТШАГ.674512.014-03

ТШАГ.674512.014-04

ТШАГ.674512.014-05

ТШАГ.674512.014-06

ТШАГ.674512.014-07

ТШАГ.674512.014-08

ТШАГ.674512.014-09

ТШАГ.674512.014-10

ТШАГ.674512.014-1 1

ТШАГ.674512.014-12

ТШАГ.674512.014-13

ТШАГ.674512.014-14

ТШАГ.674512.014-15

ТШАГ.674512.014-16

ТШАГ.674512.014-17

ТШАГ.674512.014-18

ТШАГ.674512.014-19

ТШАГ.674512.014-20

ТШАГ.674512.014-21

ТШАГ.674512.014-22

ТШАГ.674512.014-23

ТШАГ.674512.014-24

ТШАГ.674512.014-25

1800

1900

2000

2100

2200

2300

2400

2500

2600

2700

2800

2900

3000

3100

3200

3300

3400

3500

3600

3700

3800

3900

4000

4100

4200

4300

3400

3500

3600

3700

3800

3900

4000

4100

4200

4300

4400

4500

4600

4700

4800

4900

5000

5100

5200

5300

5400

5500

5600

5700

5800

5900

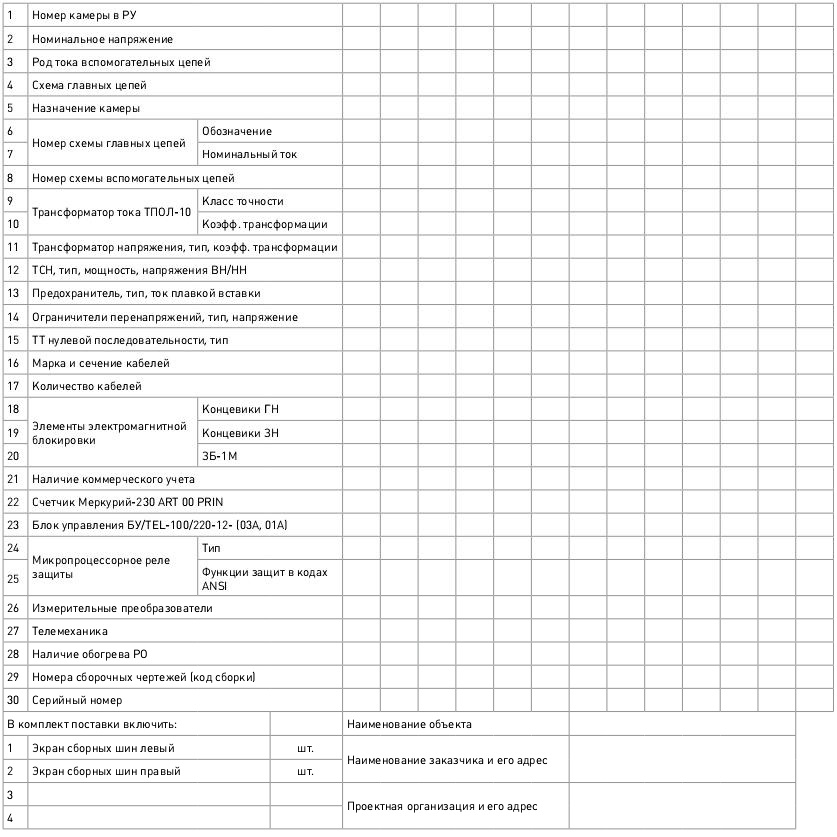

ПРИЛОЖЕНИЕ 4. ОПРОСНЫЙ ЛИСТ
