1. На приводе (поз. 2) предусмотреть установку замка.

2. Все кронштейны и вал привода заземлить.

3. Пролет см. документ 3.407.1-143.2.9, .

4. Ремонтные работы на опоре выполнять при отключенном питании ВЛ с обеих сторон от опоры.

Ветровой район

Толщина стенки гололеда, мм

5

10

Расчетный пролет для ненаселенной местности

80

75

Расчетный пролет для населенной местности

50

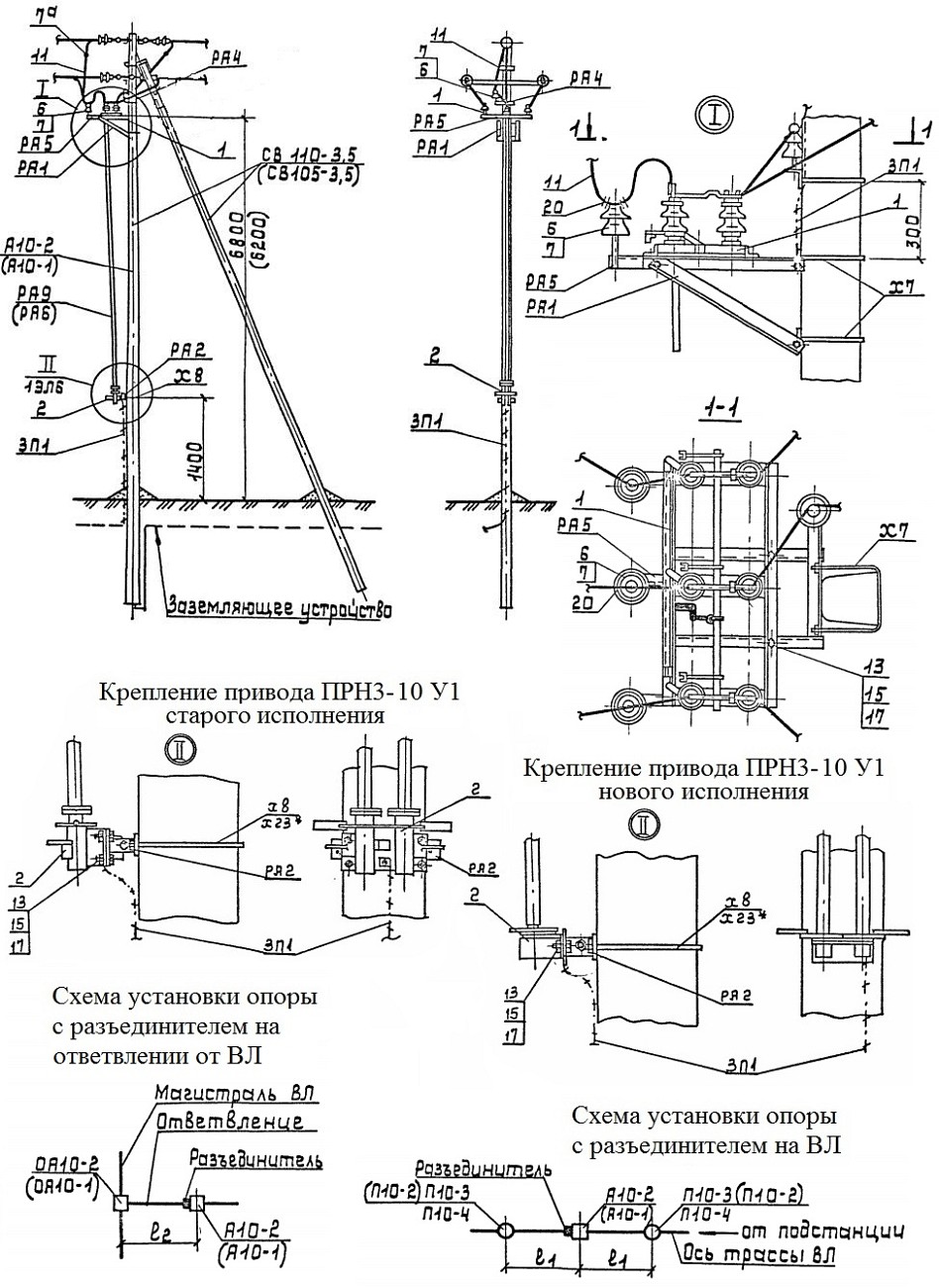

Установка разъединителя на анкерной опоре А10

Спецификация установки разъединителя
