Установка разъединителя с кабельной вставкой на концевой опоре А10

1. На приводе (поз. 2) предусмотреть установку замка.

2. Все кронштейны и вал привода заземлить.

3. Для крепления провода на разряднике использовать одноболтовые плашки зажимов ПА и болты М8х60, гайки М8, шайбы 8 и 8Н.

4. Концы марок Р2 от трех разрядников соединить между собой и с верхним заземляющим выпуском стойки подкоса.

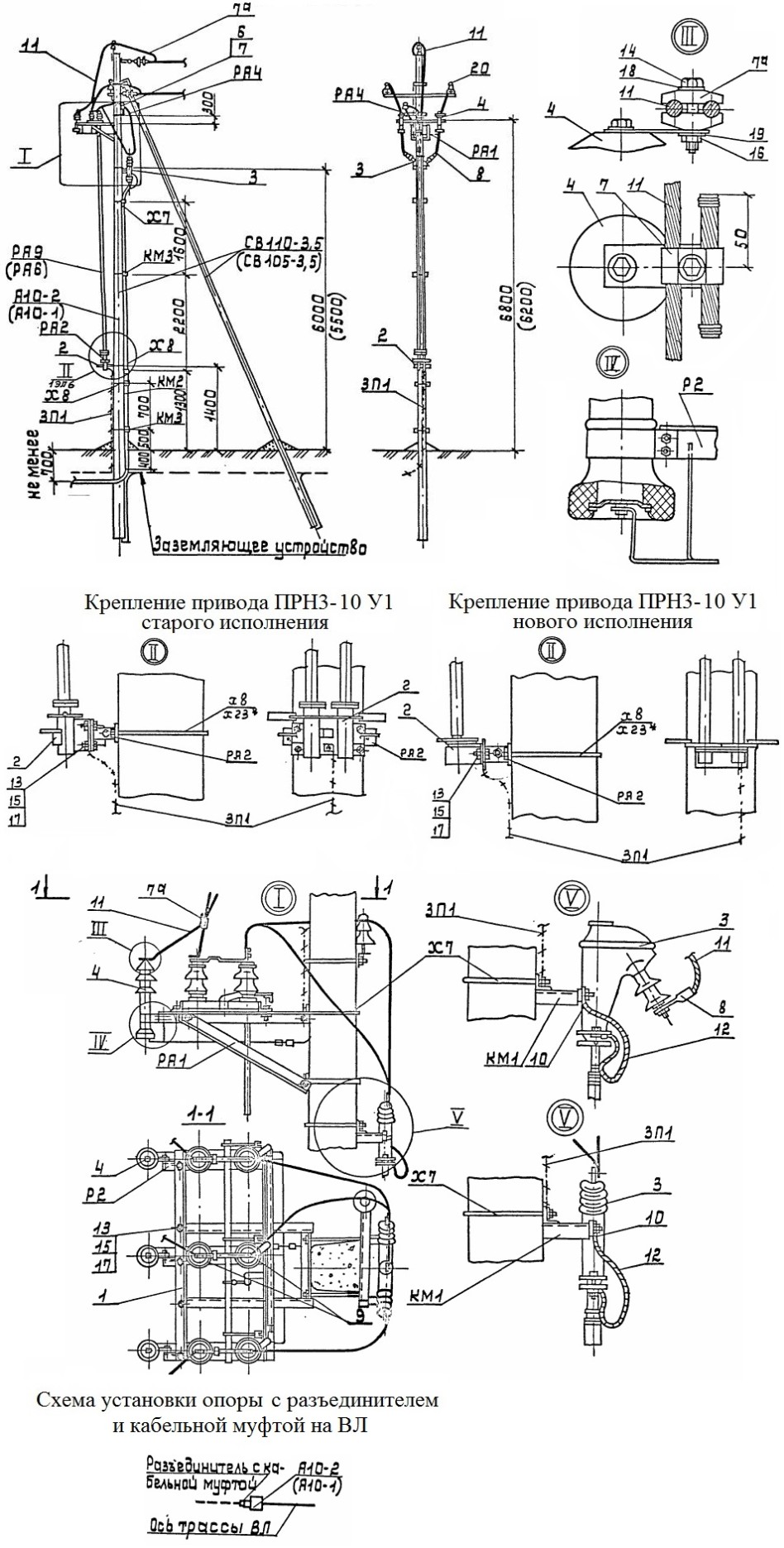

Установка разъединителя с кабельной муфтой на концевой опоре А10

Спецификация установки разъединителя
