Определение периодической составляющей тока короткого замыкания от мощных генераторов

Параметры отечественных мощных генераторов существенно отличны от параметров генераторов малой и средней мощности.

Использование расчетных кривых рис. 38-12 и 38-13 для мощных машин приводит к значительным погрешностям.

На основе упрощенных уравнений Парка - Горева для синхронной машины с использованием ЭВМ получены кривые изменений периодических составляющих тока к. з. мощных турбо- и гидрогенераторов. Расчеты проведены для следующих исходных условий:

1. Генератор до к. з. работал с номинальной нагрузкой; нагрузка подключена на стороне высшего напряжения трансформатора блока (рис. 38-17).

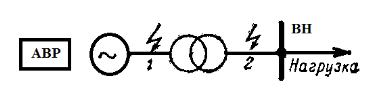

Рис 38-17. Схема к определению токов короткого замыкания от мощных генераторов.

2. В качестве основной принята вентильная независимая система возбуждения с постоянной . Расчеты выполнены также для электромашиниого возбудителя (резервное возбуждение) с с. Потолочное возбуждение принято для турбогенераторов , для гидрогенераторов .

3. Короткое замыкание рассмотрено на выводах генератора и за трансформатором блока (точки 1 и 2 рис. 38-17).

Кривые, представленные на рис, 38-18 - 38-20, дают зависимость

где - периодическая составляющая тока к. з. в момент г; - периодический (сверхпереходный) ток в момент t=0.

Для определения тока в килоамперах необходимо вначале вычислить сверхпереходный ток . При к. з. на выводах

при к. з. за трансформатором блока

где Е" - сверхпереходная э. д. с. генератора, о. е; - номинальный ток генератора, кА; - то же, но приведенный к ступени высшего напряжения ВН трансформатора, кА; - сверхпереходное индуктивное сопротивление генератора, о. е.; - индуктивное сопротивление трансформатора, приведенное к номинальной мощности генератора, о. е.

Искомый периодический ток равен

Здесь определяется по кривым рис. 38-18-38-20 для заданного момента t.

На рис. 38-18 даны кривые, которые следует использовать для турбогенераторов 200, 300 и 500 МВт типов ТВВ, ТГВ и ТВМ. По этим же кривым могут быть найдены токи для блока, состоящего из синхронного компенсатора типа КСВ мощностью 50 или 100 MBА и трансформатора соответствующей мощности. Изменение тока к. з. от наиболее мощных турбогенераторов (800 и 1 200 МВт) дано на рис. 38-19. Кривые для гидрогенераторов представлены на рис. 38-20. Здесь даны средние кривые для отечественных гидрогенераторов мощностью 115, 225 и 500 МВт.

При продолжительности к. з. t>2 с можно принимать ток равным его значению при t=2 с.

Рис. 38-18. Кривые отношения периодического тока короткого замыкания турбогенераторов 200—500 МВт к их сверхпереходному току. 1 — к. з. на выводах генератора: 2— к. з. за трансформатором; сплошные кривые — при Те=0; пунктирные кривые — при Те=0,25 с.

Рис. 38-19. Кривые отношения периодического тока короткого замыкания турбогенераторов 800 ц 1 200 МВт к их сверхпереходному току при Те=0. 1 — к. з. на выводах генератора; 2 — к. з. за трансформатором.

Рис. 38-20. Кривые отношения периодического тока короткого замыкания гидрогенераторов 115—500 МВт к их сверхпереходному току. 1 — к. з. на выводах генератора; 2—к. з. за трансформатором блока: сплошные кривые при Те=0; пунктирные кривые при Те— 0,25 с.
