Расчет тока трехфазного короткого замыкания по методу наложения

Метод наложения при определении тока к. з. состоит в условном представлении режима трехфазного к. з. в виде наложения двух режимов: нормального нагрузочного и собственно аварийного. Собственно аварийный режим получается в результате включения в сеть к. з. э. д. с, равной и противоположной напряжению, которое было в точке к. з. в нагрузочном режиме.

Составление схемы собственно аварийного режима показано на рис. 38-21. Для исходной схемы рис. 38-21, ? на рис. 38-21,6 представлена схема замещения при трехфазном к. з. в точке К, где - э. д. с, равная напряжению в точке К при нагрузочном режиме.

Вместо расчета полной схемы рис. 38-21,6 согласно рассматриваемому методу отдельно определяют токи в нагрузочном и собственно аварийном режимах. Применение метода наложения целесообразно, если известно распределение токов в предшествующем нормальном режиме. Условно полагают, что эти токи отстают на 90° относительно напряжения (такое допущение не вносит существенных ошибок). Токи собственно аварийного режима определяют по схеме рис. 38-21, в, где э. д. с всех источников равны нулю, а в ветви к. з. включена э. д. с. . Токораспределение в аварийном режиме не изменяется, если потенциалы всех точек схемы рис. 38-21, ? увеличить на . Это приводит к видоизмененной схеме собственно аварийного режима (рис. 38-21,г).

Ток в любой ветви схемы при трехфазном к. з. следует определять как

где - ток в ветви при нагрузочном режиме; - ток в ветви в собственно аварийном режиме.

Для места короткого замыкания

так как в ответвлении к. з. до повреждения тока не было ().

Дополнительно по теме

Общие указания к выполнению расчетов токов корткого замыкания

Трехфазное короткое замыкание

Несимметричные короткие замыкания

Короткое замыкание с одновременным разрывом фазы

Определение токов короткого замыкания для выбора выключателей

Токи короткого замыкания от электродвигателей

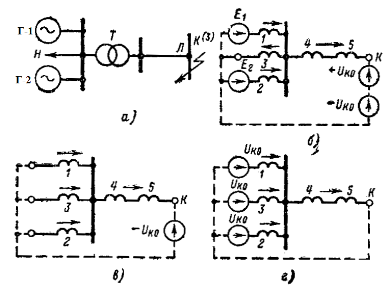

Рис. 38-21. К пояснению метода наложения.
