Пункт коммерческого учета 6(10) кВ

ООО "ПКФ "Автоматика"

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Пункт коммерческого учета наружной установки на опоры воздушных линий электропередачи (ЛЭП) предназначен для коммерческого (расчетного) учета активной и реактивной электрической энергии в воздушных распределительных сетях 6-10кВ с целью обеспечения взаимных расчетов между поставщиками и потребителями электрической энергии

УСЛОВИЯ ЭКСПЛУАТАЦИИ

В части воздействия климатических факторов внешней среды исполнение У, категории размещения 1 по ГОСТ 15150-69.

В части стойкости к механическим внешним воздействующим факторам группа М2 по ГОСТ 17516.1.

Высота над уровнем моря - не более 1000м. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, а также агрессивных паров и газов в концентрациях, вызывающих разрушение металла и изоляции.

Рабочее положение в пространстве вертикальное с допустимым отклонением не более 10°в любую сторону для модуля ВМ и не более 5°модуля НМ.

Возможность работы ПКУ в условиях, отличных от указанных, технические характеристики и мероприятия, которые должны выполняться при их эксплуатации в этих условиях, согласовываются между предприятием-изготовителем и потребителем.

Структура условного обозначения

ПКУ

-ХХ

-ХХХ

У1

Пункт коммерческого учета

Номинальное напряжение, кВ

Номинальный ток главных цепей, А

Климатическое исполнение и категория размещения



Дополнительно по теме

Разъединители РЛНД

Разъединители РЛК

Реклоузеры РВА/TEL-10(6)-20 кВ

Пункты коммерческого учета 6(10) кВ

Технические характеристики

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

Номинальная частота, Гц

Наибольшее рабочее напряжение, кВ

Ном. напряжение вспомогательных цепей, В

Номинальный ток главных цепей, А

Номинальный ток вспомогательных цепей цепей А

Ток термической стойкости, кА (3 сек)

Сквозной ток короткого замыкания, кА

Номинальный ток электродинамической стойкости, кА (амплитуда)

Класс точности прибора учета

Степень защиты по ГОСТ 14254-80

Климатическое исполнение и категория размещения по ГОСТ 15150-69

6(10)

50

7,2(12,0)

100

5-600

5

12,5

32

31,5

0,5(0,5S)

IP54

У1

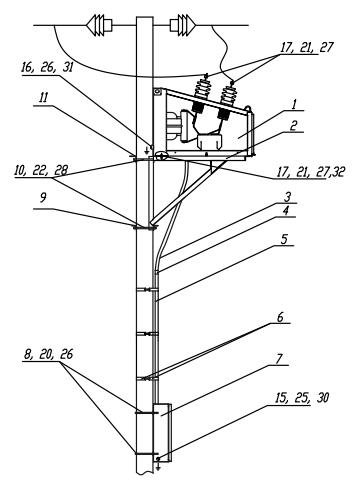

Общий вид и размещение на опоре ВЛ

Поз.

Наименование

Кол-во

1

2

3

4

5

6

7

8

9

10

11

15

16

17

18

20

21

22

25

26

27

28

30

31

32

Модуль высоковольтный

Платформа

Кабель КВВГ 10x2,5 (в гофротрубе 20 мм)

Сальник У259У2

Труба защитная

Скоба

Модуль низковольтный

Хомут П-образный М10

Уголок крепкий 50x50

Шпилька М16х250*

Уголок крепкий 75x75

Крепежные изделия

Болт М6х25

Болт М10x20

Болт М12x40

Болт М12x70

Гайка М10

Гайка М12

Гайка М16

Шайба 6

Шайба 10

Шайба 12

Шайба 16

Шайба пруж. 6

Шайба пруж. 10

Шайба пруж. 12

1

1

7 м

1

1 комп

6

1

2

1

4

1

1

1

14

6

8

36

16

1

5

20

8

1

1

4

* Длина шпильки L может быть изменена при заказе в зависимости от размеров опоры ВЛ.

ВЫСОКОВОЛЬТНЫЙ МОДУЛЬ

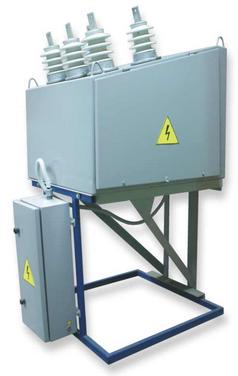

Высоковольтный модуль (ВМ) представляет собой металлический штам-посварной корпус к которому приварены глухая передняя стенка, задняя стенка с бобышкой заземления, дно с отверстием под сальник отходящего кабеля и крышка с размещенными на ней проходными изоляторами.

Боковые стенки сделаны подъемными, чем обеспечивается доступ к аппаратуре внутри ящика. Открытое состояние фиксируется. Обеспечение степени защиты достигается применением уплотнений, запирание осуществляется болтами.

Внутри каркаса располагаются трансформаторы тока, трансформаторы напряжения, ошиновка, переходные клеммники, а также приварены бобышки для заземления элементов.

Конструкция предусматривает возможность установки до трех трансформаторов тока и до трех трансформаторов напряжения на номинальное напряжение 6 и 10кВ (ТОЛ-6(10)-1-2, трансформаторы напряжения (НОЛП-6(10)-для схем с 2ТН; 3хЗНОЛП.06-6(10) для схем с 3ТН).

На корпусе ВМ имеются проушины для строповки при проведении монтажных операций.

Модуль ВМ устанавливается на платформу (входящую в монтажный комплект), которая двумя уголками и четырьмя шпильками крепится на проектной высоте (не менее 4,5м от земли до токоведущих частей). Крепление модуля к платформе болтовое.

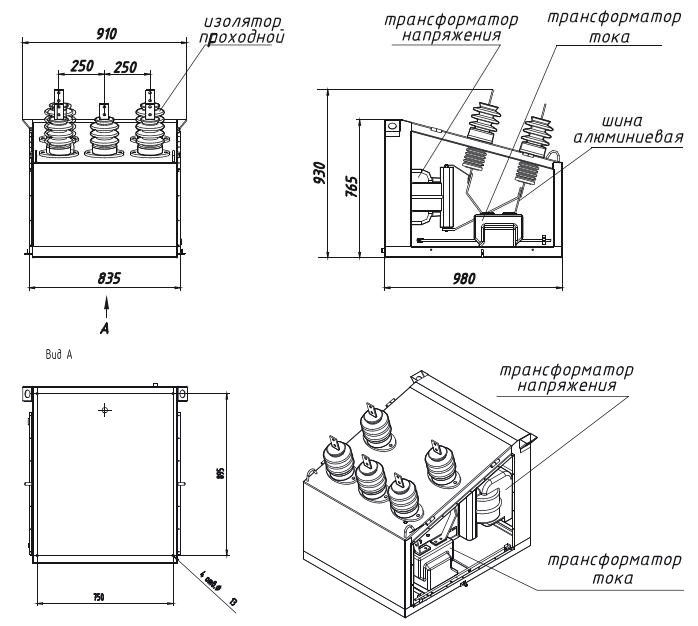

Общий вид и габаритные размеры

НИЗКОВОЛЬТНЫЙ МОДУЛЬ

Низковольтный модуль (НМ) представляет собой штампосварной корпус навесного исполнения (степень защиты IP54) с наружной уплотненной и заземленной дверью, закрывающейся на замки, и внутренней с замками ограниченного пользования. В этой двери имеется защищенное стеклом окно для снятия показаний счетчика и проушины для пломбирования. К верхней крышке приварен патрубок с резьбой, на который при монтаже навинчивается защитная составная труба для прокладки кабеля. Внутри шкафа закреплена панель, на которой размещена аппаратура: счетчик, испытательная коробка, автоматические выключатели, модем с блоком питания, устройство обогрева, клеммники. Конструкция панели обеспечивает установку счетчиков разных производителей, отличающихся габаритами, посадочными местами, классом точности.

К шкафу приварены проушины для крепления на опоре ВЛ. На боковой стенке приварена бобышка для болта заземления.

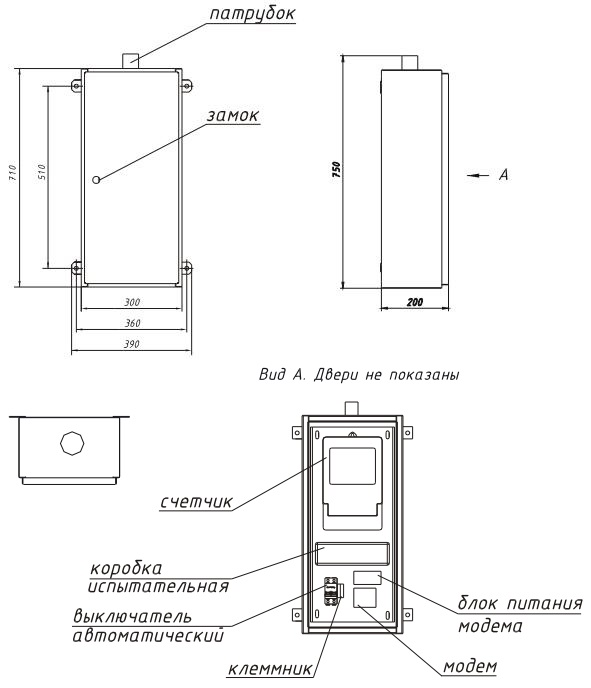

Общий вид и габаритные размеры

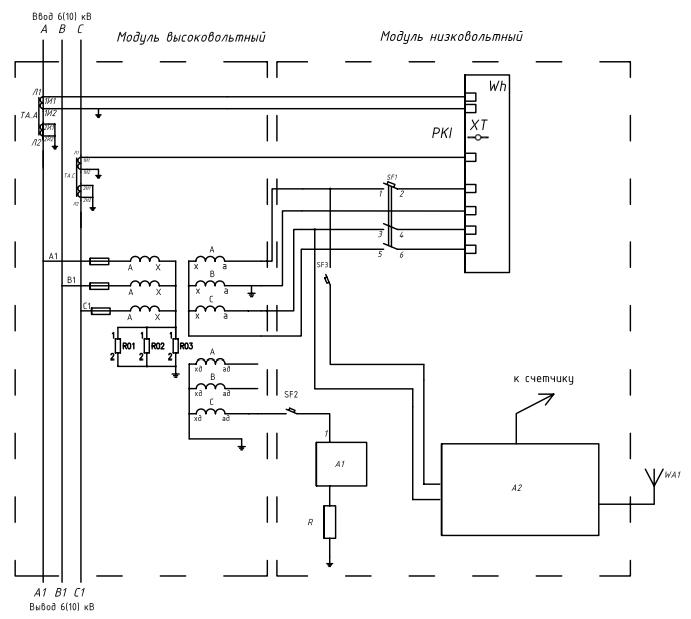

Схема электрическая принципиальная. Вариант с 3ТН и 2ТТ

ТА.А, ТА.С - трансформатор тока;

TV.A-TV.C - трансформатор напряжения;

SF1-SF3 - выключатель автоматический;

PKI - счетчик;

R - резистор;

А1 - терморегулятор;

А2 - модем;

WA1 - антена;

KL1 - реле промежуточное.

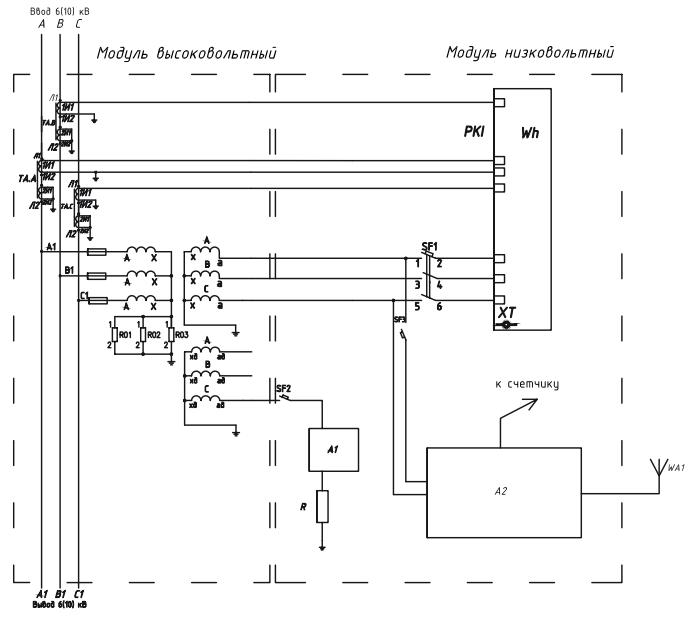

Схема электрическая принципиальная. Вариант с 3ТН и 3ТТ

ТА.А, ТА.С - трансформатор тока;

TV.A-TV.C - трансформатор напряжения;

SF1-SF3 - выключатель автоматический;

PKI - счетчик;

R - резистор;

А1 - терморегулятор;

А2 - модем;

WA1 - антена;

KL1 - реле промежуточное.

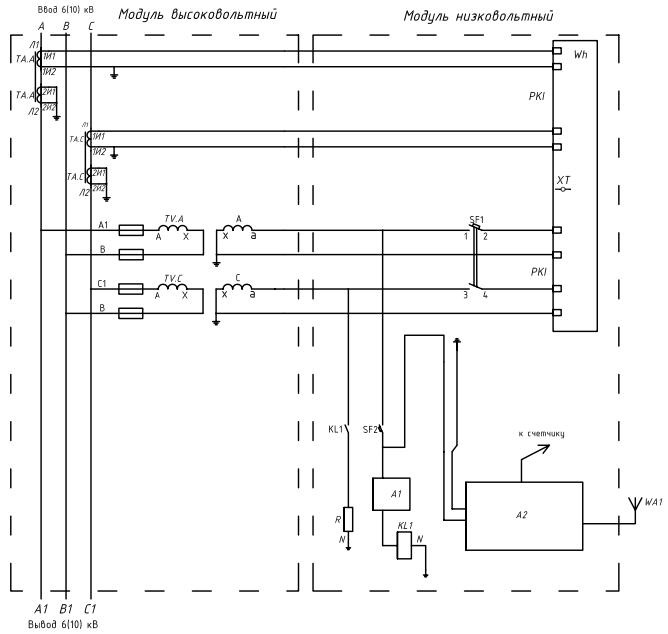

Схема электрическая принципиальная. Вариант с 2ТН и 2ТТ

ТА.А, ТА.С - трансформатор тока;

TV.A-TV.C - трансформатор напряжения;

SF1; SF2 - выключатель автоматический;

PKI - счетчик;

R - резистор;

А1 - терморегулятор;

А2 - модем;

WA1 - антена;

KL1 - реле промежуточное.

Комплектность поставки

Наименование параметра

Значение параметра

Высоковольтный модуль ВМ, шт

Низковольтный модуль HM, шт

Кабель соединительный, м

Ограничитель перенапряжения, шт

Счетчик

Эксплуатационная документация, экз

Сопроводительная документация к модему, экз

1

1

1

1



МОНТАЖ

Перед монтажом элементов ПКУ и МК на опоре ВЛ необходимо:

- произвести распаковывание ПКУ и МК;

- проверить отсутствие повреждений;

- проверить комплектность.

Монтаж на опоре ВЛ комплекта оборудования ПКУ производить в соответствии с проектом и планом производства работ (ППР) с применением деталей, входящих в монтажный комплект (МК).

Монтаж производить с обязательным выполнением требований, которые определяют:

- Правила устройства электроустановок;

-СНиП 3.05.06-85;

-СНиП 3.01.01-85;

-СНиП III-4-80.

Порядок установки элементов ПКУ и МК на опоре:

- поднять платформу ВМ и закрепить на проектной высоте с помощью уголков и шпилекМ16изМК;

- поднять модуль и установить на платформу;

- открыть и закрепить боковые стенки модуля;

- закрепить модуль ВМ на платформе болтами М12, входящими в монтажный комплект;

- произвести соединение корпуса модуля с заземляющим устройством;

- установить на проектной высоте модуль НМ (низковольтный) и закрепить на опоре П-образными хомутами М10 из монтажного комплекта;

- произвести заземление корпуса модуля;

- произвести стыковку с низковольтным модулем защитной трубы (из МК) и ее крепление на опоре специальными скобами (из МК);

- установить в отверстие дна высоковольтного модуля сальник и закрепить в нем отрезок гофротрубы;

- отрезать гофротрубу под размер стыковки с защитной трубой, состыковать их, обеспечив необходимое уплотнение за счет ввернутого в защитную трубу сальника;

- пропустить из высоковольтного модуля через собранную конструкцию в низковольтный модуль контрольный кабель (расключенный на клеммнике высоковольтного модуля);

- произвести прозвонку и маркировку жил кабеля и его расключение на клеммнике и испытательной коробке счетчика. При подключении измерительных цепей к испытательной коробке обеспечить правильность чередования фаз цепей тока и напряжения, а для токовых цепей правильность подключения начала и конца обмоток трансформаторов;

- установить и закрепить электросчетчик и произвести его подключение к испытательной коробке и модему, при этом руководствоваться схемой электрической подключения электросчетчика (в паспорте прибора или на съемной крышке);

- произвести разделку ответвлений от ВЛ и расключение их на проходных изоляторах высоковольтного модуля;

- снять упоры, закрыть и закрепить боковые стенки высоковольтного модуля;

- закрыть дверцы низковольтного модуля на замки.

Включение напряжения, опробование ПКУ производить в соответствии с требованиями, которые определяют:

- Правила технической эксплуатации электрических станций и сетей;

- Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок.
