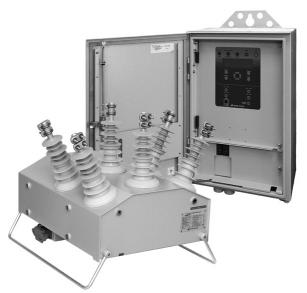

Реклоузеры РВА/TEL 10 (20) кВ

Реклоузер — оборудование, предназначенное для автоматического отключения и повторного включения цепи переменного тока по предварительно заданной последовательности циклов отключения и повторного включения с последующим возвратом функции АПВ в исходное состояние, сохранением включенного положения или блокировкой в отключенном положении. Реклоузер включает в себя комплекс элементов управления, необходимых для обнаружения токов КЗ, управления реклоузером и передачи информации в системы диспетчерского управления.

Ключевые преимущества

Повышение надёжности электроснабжения потребителей

Установка реклоузеров позволяет существенно повысить надёжность электроснабжения потребителей:

— сократить количество отключений (показатель SAIFI);

— сократить длительность отключений (показатель SAIDI).

Эффективность применения

Методика выбора мест установки реклоузеров позволяет определить минимальное количество аппаратов, необходимое для получения требуемых прогнозных показателей SAIFI, SAIDI, и тем самым сократить капитальные затраты.

Сокращение времени проектных работ

Разработаны типовые решения для применения в разделах проекта: строительная часть, передача данных. Производитель выдаёт рекомендации по уставкам защиты и автоматики, которые обеспечат наиболее эффективный режим работы оборудования в нормальных и аварийных режимах.

Сокращение времени строительно-монтажных работ

Разработаны решения, которые позволяют установить реклоузер и разъединитель на промежуточные опоры. Это обеспечивает возможность установки реклоузера и двух разъединителей за один световой день.

Сокращение времени пусконаладочных работ

Заказчику поставляется оборудование с настройками под конкретный проект. Работоспособность защит и автоматики тестируется на заводе-изготовителе с использованием модели сети, в которую должен быть установлен реклоузер.

Сокращение эксплуатационных затрат

Реклоузер не требует обслуживания. Шкаф управления имеет систему самодиагностики и передаёт в TELARM Dispatcher или во внешнюю SCADA информацию о неисправностях, режимах работы сети, аварийных событиях.

Инновационный продукт отечественной разработки и производства

Реклоузер разработан и производится отечественной компанией «Таврида Электрик». В основе продукта результаты многолетних исследований, которые ведутся компанией, опыт разработки, производства и эксплуатации коммутационных аппаратов, устройств защиты и автоматики по всему миру.

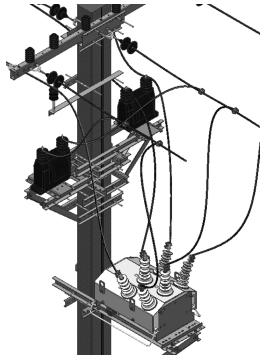

Реклоузер РВА10-Ал-5 Одноопорная установка

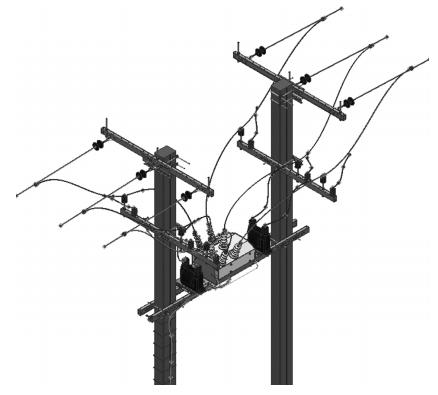

Реклоузер РВА10-Ал-5 Двухопорная установка

Назначение и область применения

Реклоузер РВА/TEL предназначен для применения в воздушных распределительных сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частотой 50 Гц и 60 Гц. номинальным напряжением 10(6)-20 кВ в качестве:

  • автоматического пункта секционирования в сети с односторонним питанием;
  • автоматического пункта секционирования в сети с несколькими источниками питания, в том числе пункта сетевого резервирования;
  • ячейки на ответвлении сети;
  • ячейки отходящего фидера на подстанции и распределительном пункте;
  • пункта местного резервирования.

Реклоузер РВА/TEL выполняет следующие функции:

  • автоматическое выделение поврежденных участков, восстановление электроснабжения на неповрежденных участках распределительной сети;
  • оперативные переключения в распределительной сети в нормальном и послеаварийных режимах работы (местная и дистанционная реконфигурация сети);
  • автоматическое повторное включение линии (АПВ);
  • автоматическое включение резерва (АВР);
  • сбор информации о режимах работы сети;
  • ведение журналов аварии, включений и отключений, изменения настроек оборудования и т.д.

Технические характеристики

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

10 (20)

Наибольшее рабочее напряжение, кВ

12 (24)

Номинальный ток, А

630

Номинальный ток отключения, кА

12,5

Механический ресурс циклов «ВО», не менее

30000

Ресурс по коммутационной стойкости, не менее:

- при номинальном токе, циклов «ВО»

- при номинальном токе отключения, циклов «ВО»

30000

50

Собственное время включения, мс, не более

80

Собственное время отключения, мс, не более

50

Стандартный цикл АПВ

О-0,1с-ВО-1с-ВО-1с-ВО-80с-В

Номинальное напряжение оперативного питания от внешних источников переменного тока, В

~220, ~127 или ~100

Степень защиты изделия оболочками, ГОСТ 14254

IP54

Климатическое исполнение и категория размещения, ГОСТ 15150

УХЛ1

Критерий качества функционирования при нормированных электромагнитных воздействиях

А

Масса коммутационного модуля, кг

62 (72)

Масса шкафа управления, кг

50

Срок службы, лет

30



Полная информация по реклоузерам РВА/TEL:

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (pdf)

ИНСТРУКЦИЯ ПО МОНТАЖУ (pdf)

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ (pdf)
