СИСТЕМЫ ЗАЗЕМЛЕНИЯ

Для подключения оборудования в жилых зданиях существует несколько различных схем электроснабжения. Различаются они по способу заземления электрооборудования и источника электроэнергии (в качестве которого часто используется понижающий трансформатор). В настоящее время применяются три основные системы заземления: TN, ТТ и IT. В том случае, если тип используемой системы неизвестен, следует обратиться для его уточнения к технической документации на присоединительный ввод.

Тип системы заземления обозначают двумя буквами.

Первая буква в обозначении определяет характер заземления источника питания:

Т - непосредственное соединение нейтрали (нулевого рабочего проводника) источника питания с землей;

I - нейтраль источника электропитания соединена с землей через сопротивление.

Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

Т - раздельное (местное) заземление источника электропитания и электрооборудования;

N - источник электропитания заземлен, а заземление потребителей производится только через PEN-проводник.

Следующие за N буквы определяют характер этой связи - функциональный способ устройства нулевого защитного и нулевого рабочего проводников:

S - функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников обеспечиваются раздельными проводниками;

С - функции нулевого защитного и нулевого рабочего проводников обеспечиваются одним общим проводником (PEN).

Дополнительно по теме

Системы заземления

Классификация помещений

Требования к электрооборудованию

Характеристика проводниковых и изоляционных материалов

Данные для расчета осветительной сети

Применение УЗО в электроустановках различных систем заземления

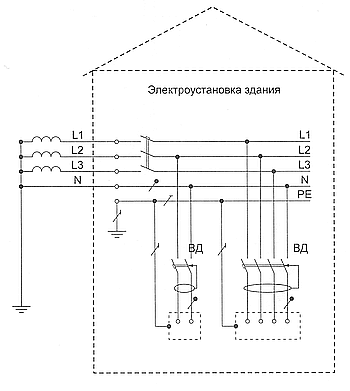

В системе ТТ все открытые проводящее части электроустановки присоединены к заземлению, электрически независимому от заземлителя нейтрали источника питания. ГОСТ Р 50669-94 предписывает применение системы ТТ как основной в случае подключения указанных электроустановок к вводно-распределительным устройствам соседнего (капитального) здания.

В ГОСТ Р 50571.3-94 п. 413.1.4 указано, что в системе ТТ устройства защиты от сверхтока могут использоваться для защиты от косвенного прикосновения только в электроустановках, имеющих заземляющие устройства с очень малым сопротивлением. При этом гарантированное отключение питания электроустановки должно производиться при появлении на открытых проводящих частях электроустановки напряжения не более 50 В. В реальных условиях осуществить автоматическое отключение питания электроустановки системы ТТ с помощью автоматических выключателей по ряду причин (необходимости обеспечения большой кратности тока короткого замыкания, низкого сопротивления заземляющего устройства и др.) весьма проблематично. Эффективное решение проблемы автоматического отключения питания дает применение чувствительных ВД. В п. 1.7.59 ПУЭ (7-е изд.) содержится требование обязательного применения ВД для обеспечения условий электробезопасности в системе ТТ. При этом уставка (номинальный отключающий дифференциальный ток) должна быть меньше значения тока замыкания на заземленные открытые проводящие части при напряжении на них 50 В относительно зоны нулевого потенциала.

В электроустановках индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений, где не всегда имеется возможность выполнить заземлитель с требуемыми нормами, необходимо применять систему ТТ с обязательной установкой ВД. В этом случае требования к значению сопротивления заземлителя значительно снижаются.

Допустимые значения сопротивления заземления

Чувствительность

ВД, мА

Сопротивление, Ом

предельное безопасное напряжение 25 В

предельное безопасное напряжение 50 В

10

30

100

300

500

650

1000

3000

<2500

<830

<250

<83

<50

<38,5

<25

<8

<5000

<1660

<500

<166

<100

<77

<50

<16

В зависимости от схемы подключения нулевого рабочего проводника изменяются и условия применения ВД. Чувствительность ВД определяется сопротивлением заземления при выбранном предельном безопасном напряжении. Порог чувствительности ВД рассчитывается по формуле:

где - предельное безопасное напряжение,

- сопротивление заземления.

В электроустановках системы TN все открытые проводящие части электроустановок должны быть присоединены к заземленной нейтральной точке источника питания посредством защитных проводников. Основное условие электробезопасности системы TN состоит в том, чтобы значение тока при коротком замыкании между фазным проводником и открытой проводящей частью превышало величину тока срабатывания защитного устройства за нормированное время. В случае использования в качестве защитного устройства ВД значение тока короткого замыкания следует заменить на значение номинального отключающего дифференциального тока устройства 1Дп. При этом задача обеспечения низкого значения сопротивления "фаза-ноль", которую надо решать при использовании защиты от сверхтока, заменяется на проверку работоспособности ВД и защитного проводника.

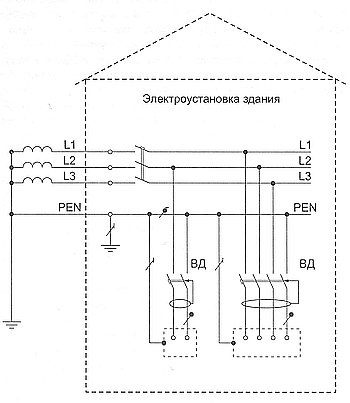

Контроль сопротивления цепи "фаза-ноль" следует производить только на входных зажимах ВД. Самой используемой разновидностью системы TN является система TN-C. В качестве защитного проводника при этом используется проводник PEN, который одновременно выполняет функции рабочего и нулевого защитного проводника. В ПУЭ 7-го издания имеется указание: "Не допускается применять ВД, реагирующее на дифференциальный ток, в четырехпроводных трехфазных цепях (система TN-C). В случае необходимости применения ВД для защиты отдельных электроприемников, получающих питание от системы TN-C, защитный РЕ проводник электроприемника должен быть подключен к PEN проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата". Это означает, что, как исключение, для защиты отдельных электроприемников ПУЭ допускают применение ВД в системе TN-C, при соблюдении определенных условий - подсоединения открытых проводящих частей электроприемников к PEN-проводнику со стороны источника питания по отношению к ВД.

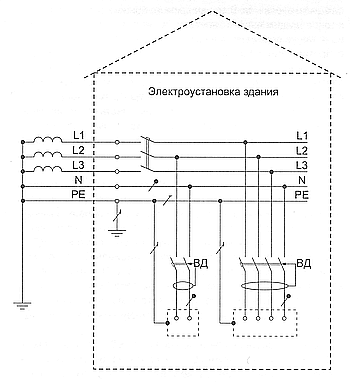

Более современной и в большинстве случаев более безопасной является система TN-S, где используется самостоятельный нулевой защитный проводник РЕ и нулевой рабочий проводник N, которые прокладываются раздельно, начиная от вывода источника питания. Эта система уже долгое время используются в телекоммуникационных сетях (при этом исключаются помехи в слаботочных сетях, образующиеся при протекании части рабочего тока в земле в сети системы TN-C). Применение ВД обязательно, кроме оговоренных особых случаев (например, цепи питания пожарной сигнализации).

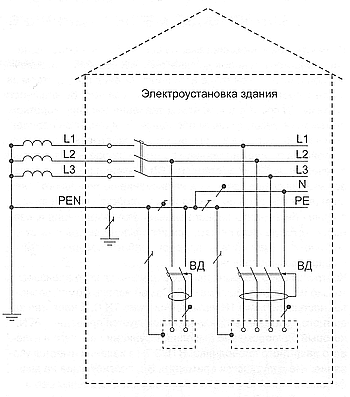

При разделении, например в групповом щитке, в электроустановке системы TN проводника PEN на отдельные проводники РЕ и N образуется система TN-C-S. При этом, как в сети системы TN-S, проводники РЕ и N должны прокладываться раздельно, а их соединение после точки раздела недопустимо. Данная система в настоящее время - основная, которую можно выполнить в отдельной части электроустановки при проведении реконструкции. Сечения проводников необходимо выбирать исходя из расчетных значений токов, протекающих через них. Минимальная площадь сечения PEN-проводника должна равняться 4 мм2. В распределительном щите на шине PEN должны быть предусмотрены отдельные зажимы для каждого из проводников: для N и для РЕ. При использовании в качестве PEN-проводника одиночного или многожильного провода цвет его изоляции должен быть желто-зеленым.

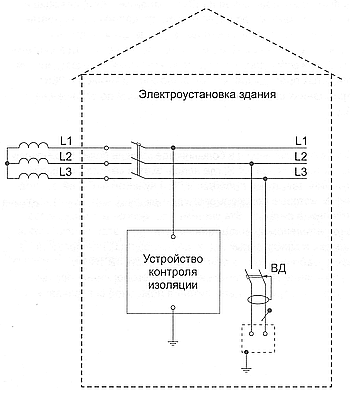

В электроустановках системы IT источник питания должен быть изолирован от земли или связан с ней посредством подключения к нейтрали достаточно большого сопротивления. В сети имеется определенное активное сопротивление и емкость по отношению к земле, которые представляют собой путь для тока утечки или тока замыкания на землю. В системе IT значение тока замыкания на землю определяется состоянием изоляции сети относительно земли. При хорошем состоянии изоляции (высоком сопротивлении относительно земли) ток замыкания на землю очень мал. В случае прямого прикосновения человека к токоведущим частям электроустановки ток через тело человека также определяется сопротивлением изоляции и при сопротивлении изоляции выше определенного значения не представляет опасности для жизни. Таким образом, уровень сопротивления изоляции является в системе IT фактором, определяющим как надежность, так и электробезопасность ее эксплуатации, поэтому очень важно поддерживать сопротивление изоляции на высоком уровне, а ведение автоматического постоянного контроля изоляции должно быть обязательным электрозащитным мероприятием.

Применение ВД в системе IT регламентируется ПУЭ 7 издания следующим образом (п. 1.7.58):"... В таких электроустановках для защиты при косвенном прикосновении при первом замыкании на землю должно быть выполнено защитное заземление в сочетании с контролем изоляции сети или применены ВД с номинальным отключающим дифференциальным током не более 30 мА". В электроустановках системы IT устройства контроля изоляции подают сигнал при первом замыкании на землю. Если до устранения первого замыкания происходит второе замыкание на землю, то происходит срабатывание ВД.

Основное требование при использовании ВД - устанавливать его необходимо как можно ближе к электроприемнику. Одновременное функционирование устройств контроля изоляции и ВД не оказывает влияния на работу каждого из этих устройств.
