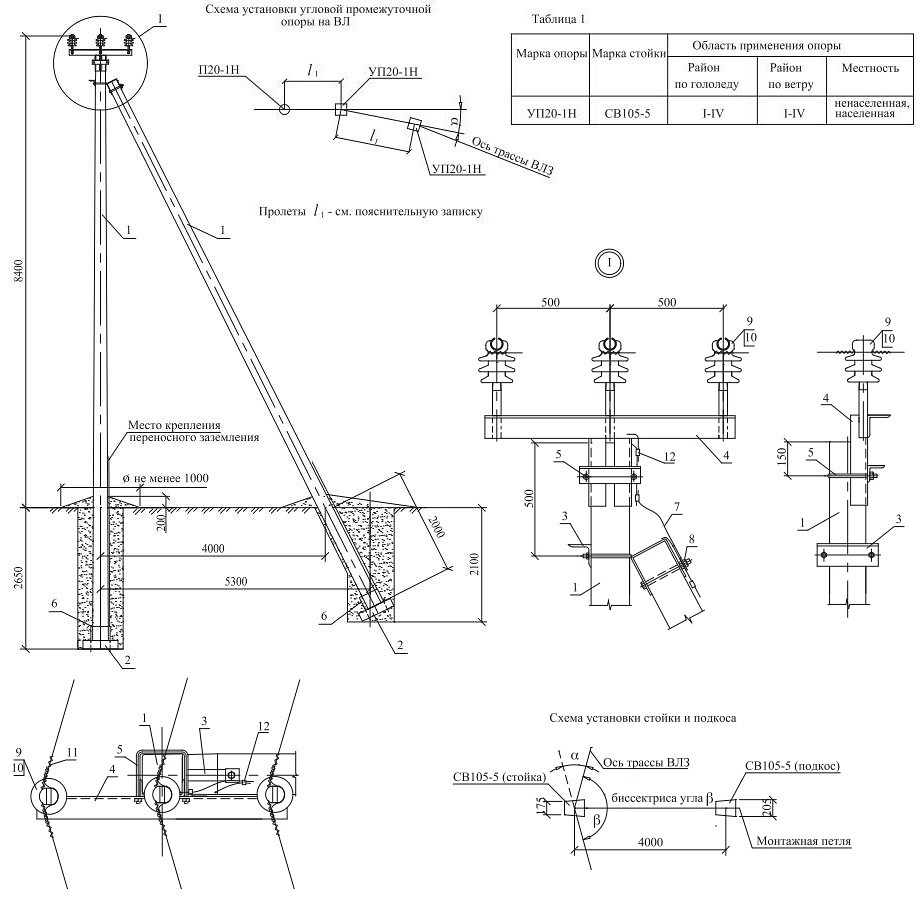

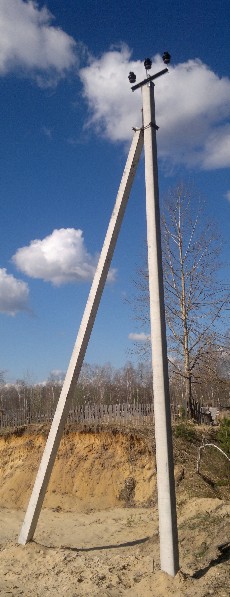

Угловая промежуточная опора УП20-1Н

Позиция

Наименование, обозначение

Кол-во

Масса ед., кг

1

2

3

4

5

6

7

8

9

10

11

12

Стойка СВ105-5

Плита П-Зи

Крепление подкоса У1

Траверса ТМ52

Хомут X1

Стяжка Г1

Заземляющий проводник ЗП1

Гайка М20

Штыревой изолятор IF27 или IF20

Колпачок К 9

Спиральная вязка типа СВ

Плашечный зажим CD35

2

2

1

1

1

2

0,7м

1

3

3

6

1

1180

110

7,5

33,4

2,0

5,85

0,063

Спиральные вязки СВ35 применять для закрепления проводов сечением 35-50мм кв., СВ70 для проводов сечением 70-95мм кв., СВ 120 - для проводов сечением 120-150мм кв. Максимальный угол поворота трассы ВЛЗ a = 20°.
