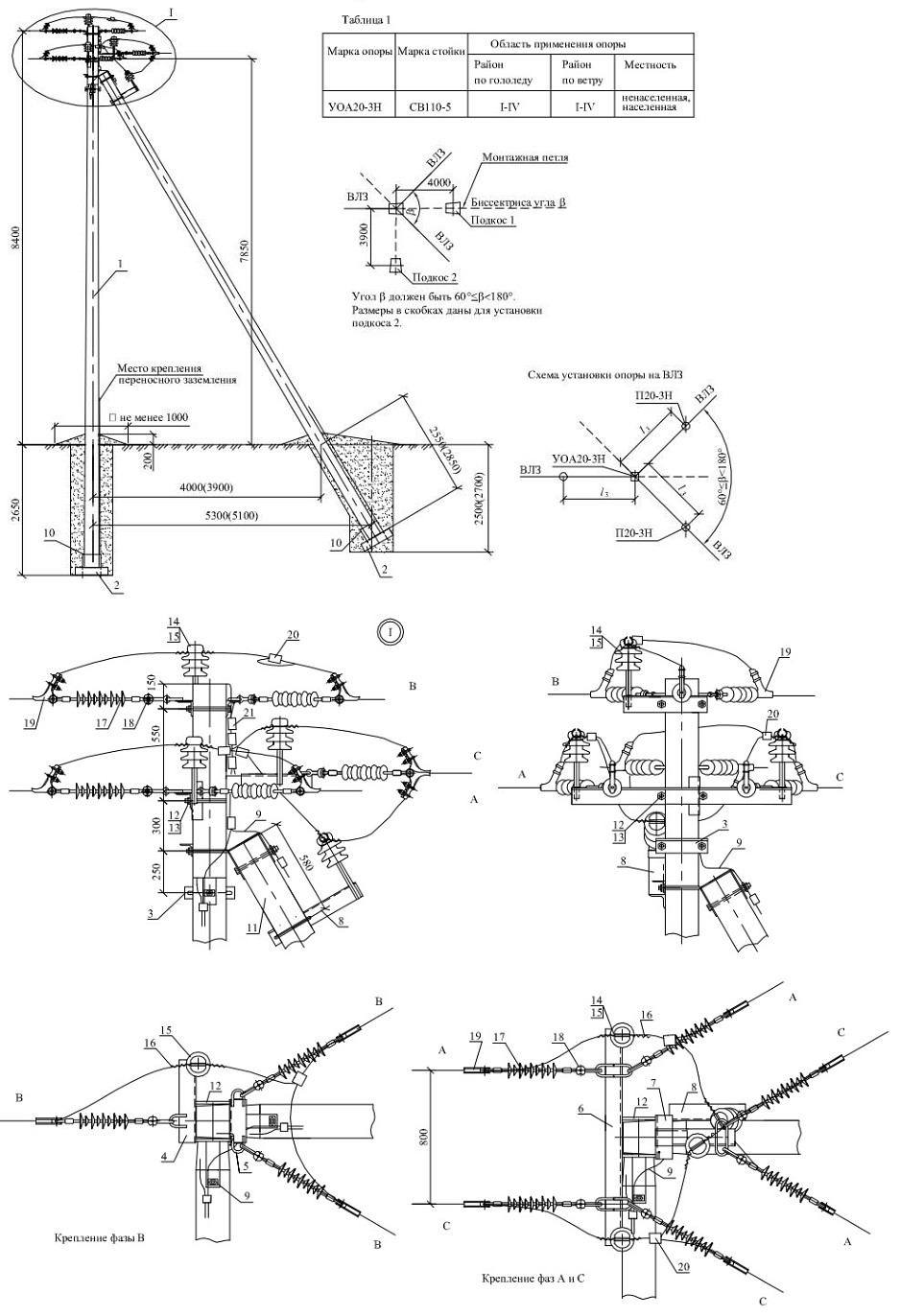

Угловая ответвительная анкерная опора УОА20-ЗН

Позиция

Наименование, обозначение

Кол-во

Масса ед., кг

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Стойка СВ110-5

Плита П-Зи

Крепление подкоса У52

Траверса ТМ69

Траверса ТМ70

Траверса ТМ71

Траверса ТМ72

Траверса ТМ73

Заземляющий проводник ЗП1

Стяжка Г1

Хомут X51

Болт М20х260

Гайка М20

Штыревой изолятор IF27 или IF20

Колпачок К9

Спиральная вязка СВ

Подвесной изолятор SML 70/20Г

Соединитель UU 7-16

Анкетный зажим PAZ

Ответвительный зажим RP150

Шашечный зажим CD35

3

3

2

1

1

1

1

1

1,5м

3

1

4

6

5

5

10

9

9

9

3

6

1125

32

7,1

10,55

5,0

21,8

17,5

9,85

5,85

1,9

0,71

0,063

Спиральные вязки СВ35 применять для закрепления проводов сечением 35-50мм кв., СВ70 для проводов сечением 70-95мм кв., СВ 120 - для проводов сечением 120-150мм кв. Болт поз.12 отличается от болта М20 по ГОСТ 7798-70 только длиной нарезки (l нарезки = 70мм) Анкерный зажим PAZ 1 применять для крепления проводов сечением 50мм.кв., PAZ 2 - для проводов сечением 70-120мм кв.
