Двухцепная угловая промежуточная опора УП12

Смотри ещё по двухцепным железобетонным опорам:

1. Двухцепная промежуточная опора П12 Двухцепная переходная промежуточная опора ПП8

2. Двухцепная угловая промежуточная опора УП12

3. Двухцепная анкерная (концевая) опора А12 Двухцепная переходная анкерная (концевая) опора ПА8

4. Двухцепная угловая анкерная опора УА12 Двухцепная переходная угловая анкерная опора ПУА8

5. Двухцепная ответвительная анкерная опора AО12 Двухцепная переходная ответвительная анкерная опора ПОА8

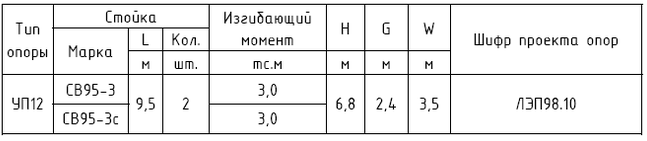

УГЛОВАЯ ПРОМЕЖУТОЧНАЯ ОПОРА УП12

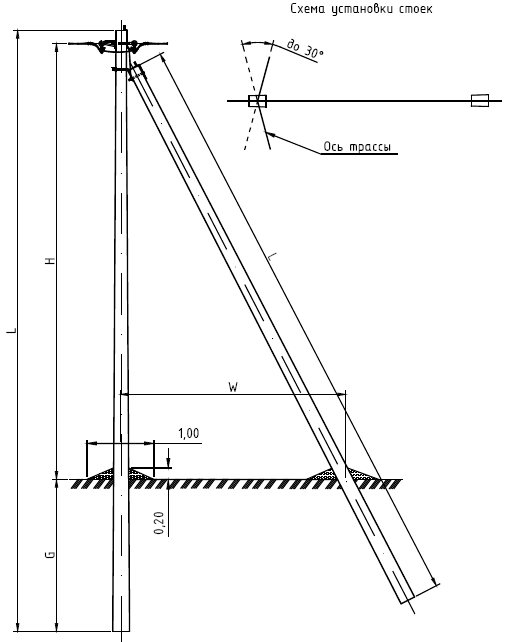

Схема расположения

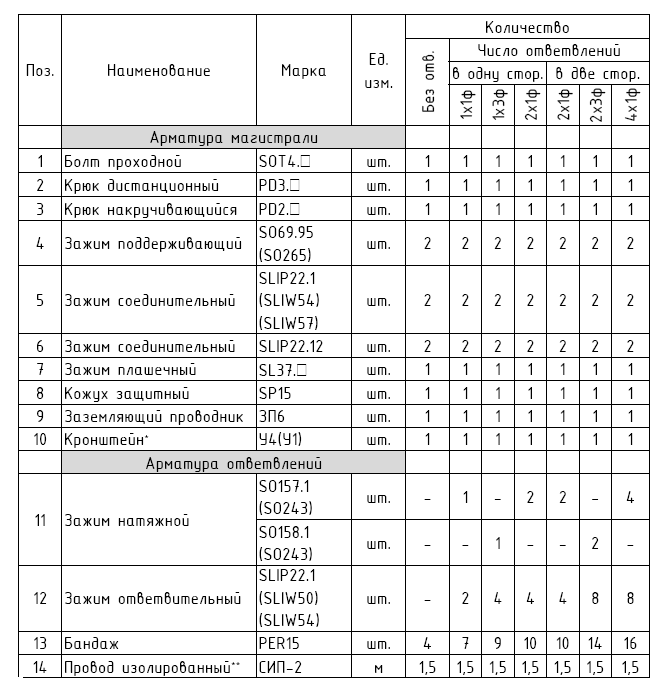

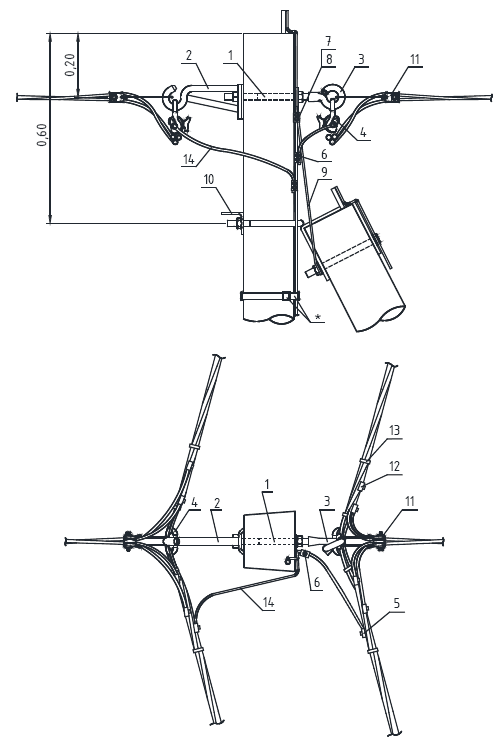

Линейная арматура (вариант 1)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Кронштейн У4 для стоек СВ95 и СВ110, кронштейн У1 для стоек СВ105. ** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.

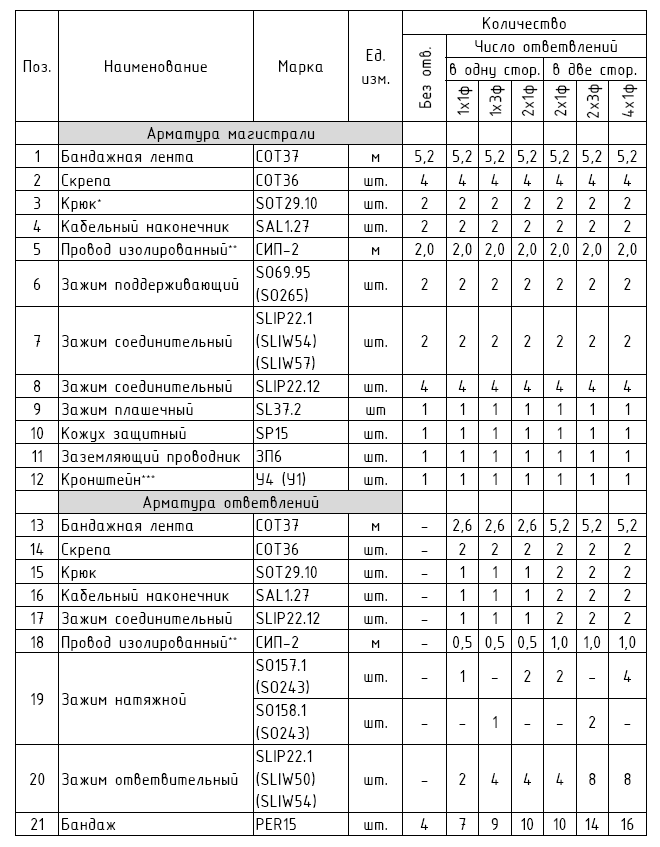

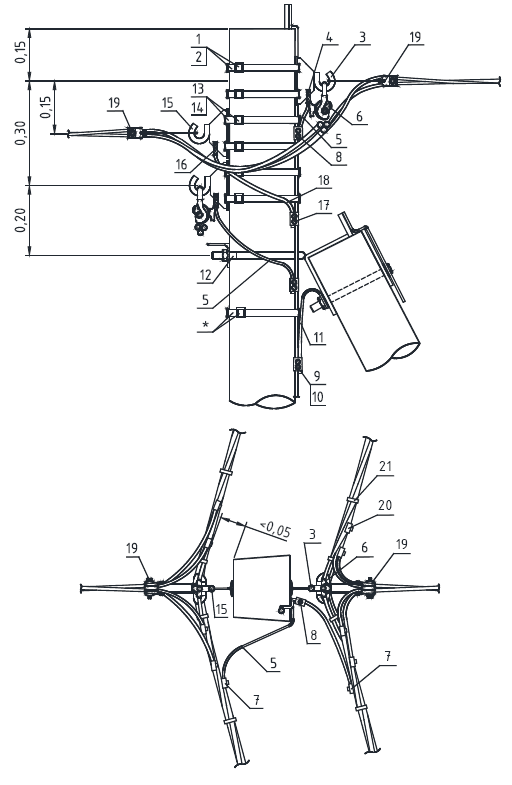

Линейная арматура (вариант 2)

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Верхний и нижний бандаж выполняется в два витка.

** Сечение изолированного провода СИП-2 определяется в соответствии с п.2.4.48 и п.1.7.126 ПУЭ 7 издания.

*** Кронштейн У4 для стоек СВ95 и С В110, кронштейн У1 для стоек СВ105.
