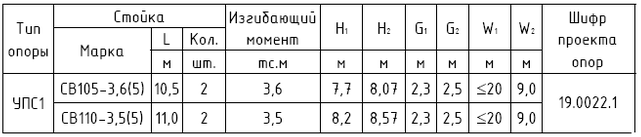

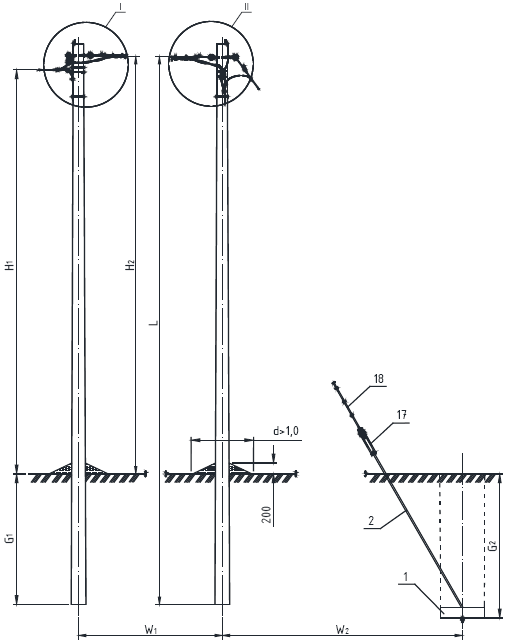

СПЕЦИАЛЬНАЯ УГЛОВАЯ ОПОРА С ОТТЯЖКОЙ УПС1

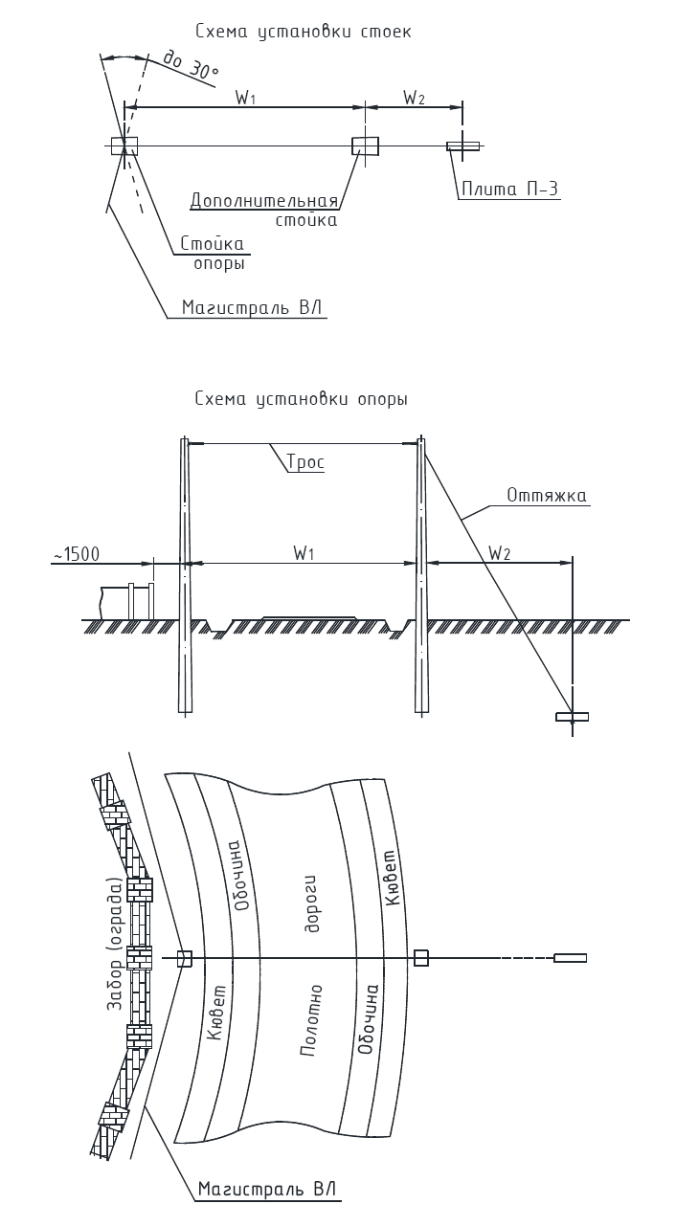

Схема расположения

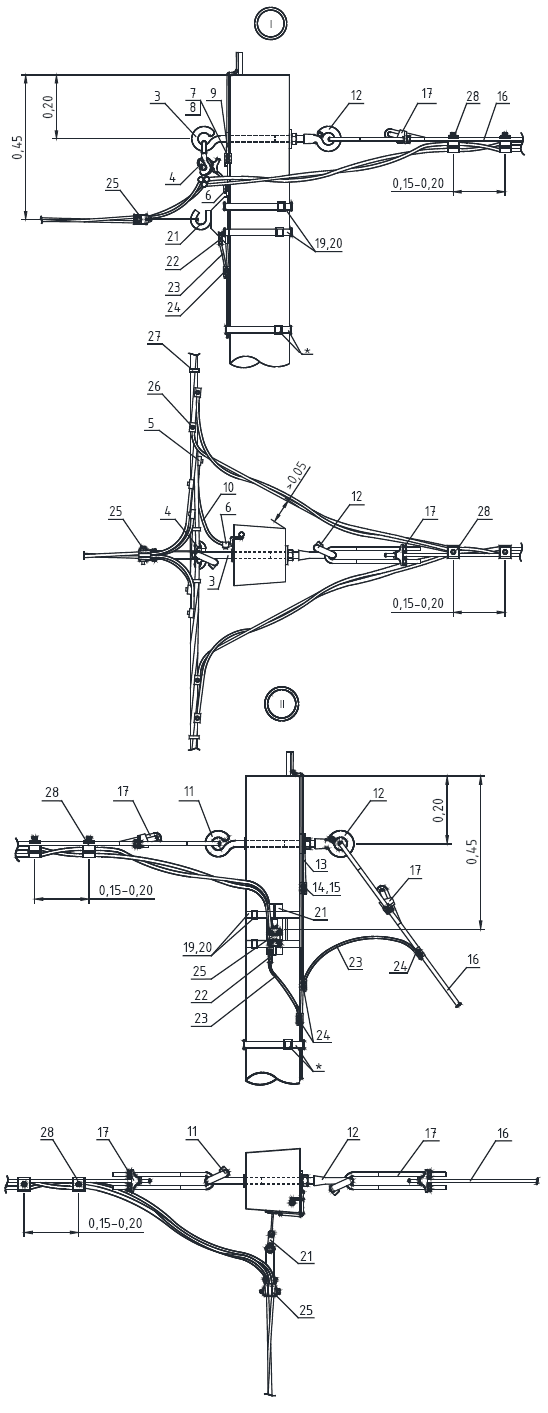

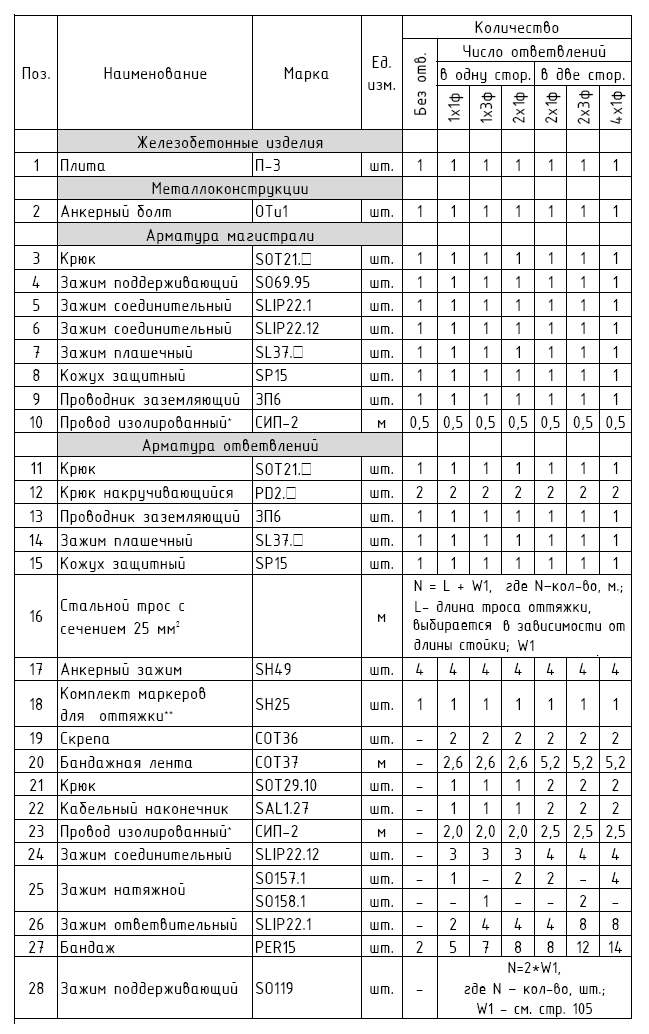

Линейная арматура

* Фиксацию заземляющего спуска к стойке, возможно, выполнять при помощи бандажной ленты и скрепы.

* Сечение изолированного провода СИП-2 определяется в соответствии п.1.7.126 ПУЭ 7 издания.

** Комплект состоит из 6-и желтых и 6-и черных маркеров.
