Параллельная работа трансформаторов

При включении двух (или более) трансформаторов на параллельную работу соединяют друг с другом одноименные выводы как на первичной, так и на вторичной сторонах. Параллельная работа трансформаторов считается нормальной, когда между ними отсутствуют уравнительные токи, нагрузочные токи распределяются пропорционально их мощностям и токи нагрузки совпадают по фазе.

Условия при которых возможна параллельная работа трансформаторов, следующие:

  • одинаковые группы соединений обмоток;
  • равные коэффициенты трансформации;
  • одинаковые напряжения короткого замыкания (допускается включение на параллельную работу при разнице в напряжениях короткого замыкания не более 10%);
  • отношение мощностей параллельно работающих трансформаторов должно быть не более 3 : 1.

Перед включением трансформаторов на параллельную работу производят их фазировку на стороне напряжения до 1000 В. Если вторичные обмотки трансформаторов соединены в треугольник (рис. а) или звезду без нулевой точки, то фазировку выполняют следующим образом: соединяют одну из фаз одного трансформатора с какой-либо фазой другого трансформатора и вольтметром отыскивают одноименные фазы на остальных четырех зажимах.

На одноименных фазах показания вольтметра будут нулевыми, и если концы этих фаз расположены друг против друга, то трансформаторы включают на параллельную работу. Вольтметр должен иметь шкалу на двойное линейное напряжение, так как при несовпадении фаз напряжение между зажимами может быть равно двойному линейному напряжению. Если ни одно из измерений не дает нулевого показания, меняют местами подводящие концы со стороны питания у фазируемого трансформатора и снова повторяют фазировку.

При наличии нулевых выводов у вторичных обмоток для фазировки соединяют нулевые выводы обоих трансформаторов. Если нулевые выводы трансформаторов заземлены наглухо, дополнительного соединения делать не следует. Вольтметром, имеющим шкалу на линейное напряжение, определяют одноименные фазы (рис. б). На этих фазах показания вольтметра будут нулевыми, и если концы этих фаз расположены друг против друга, то трансформаторы включают на параллельную работу. Если при фазировке не получится нулевых показаний вольтметра, фазировка невозможна и трансформаторы включать на параллельную работу нельзя.

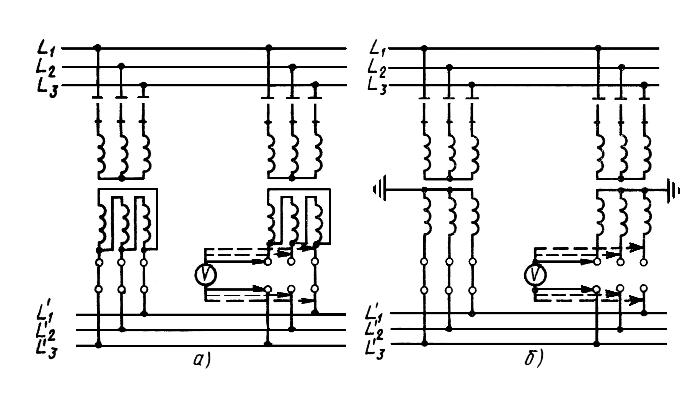

Схема фазировки трансформаторов

а - при соединении обмоток в треугольник, б - при соединении обмоток в звезду с заземленной нулевой точкой
