Уникальная адаптивность системы ELK-3 компании АББ применима и к соединительным элементам

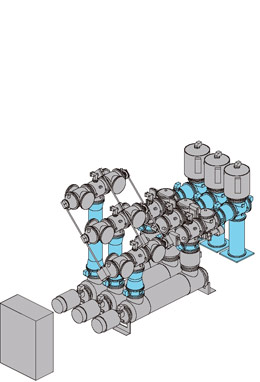

Соединительные элементы

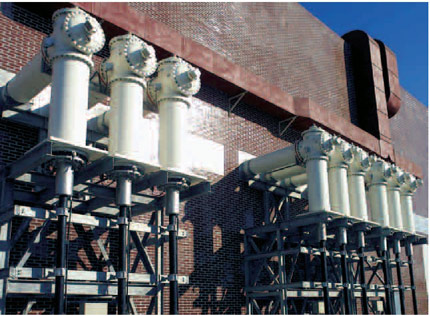

Распределительные устройства должны быть способны адаптироваться к изменению целей, для которых они предназначены. Поэтому компания АББ поставляет соединительные элементы всех форм и размеров: крестообразные, угловые и T-образные, а также обычные прямые - соединения, служащие для стыковки отдельных компонентов КРУЭ.

Компенсаторы различных типов учитывают термическое расширение, вибрации при работе и допуски к длинам определенных компонентов. Более того, они гарантирует легкость сборки и разборки.

Виды присоединений

Спектр КРУЭ компании АББ включает соединительные элементы для таких устройств как вводы «элегаз-воздух», кабельные вводы и высоковольтные вводы силового трансформатора.

Угловое соединение

прямое соединение

Х-образное соединение

Т-образное соединение

Особенности

1. Эффективная компенсация вибраций
2. Соединение между КРУЭ и трансформатором
3. Возможность изоляции КРУЭ от трансформатора при проведении испытаний
4. Интерфейс в соответствии со стандартом МЭК 61639
5. Конструкция, не требующая технического обслуживания

Трансформаторное присоединение

Подключение силового трансформатора напрямую к распределительному устройству осуществляется при помощи сильфонов.

Трансформаторное присоединение

Ввод элегаз-воздух

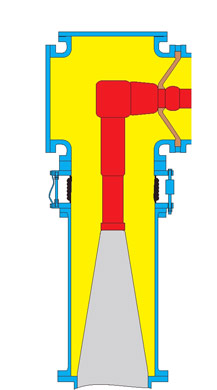

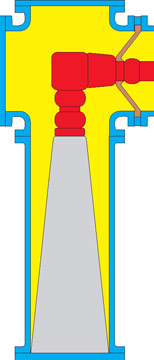

Кабельное присоединение

Кабельное присоединение

Кабельные вводы, которые входят в объем поставки изготовителя кабеля, обычно состоят из барьерного изолятора, выполненного из эпоксидной смолы, и могут быть двух типов - сухого или жидкостного.

Особенности

1. Интерфейс в соответствии с МЭК 62271-209
2. Возможность гальванического отделения КРУЭ и высоковольтного кабеля, и проведения автономных испытаний высоким напряжением
3. Легко доступное съемное соединение
4. Наличие фланца для крепления испытательных вводов
5. Легкость монтажа кабеля под любым углом вращения

Кабельное присоединение

Ввод элегаз-воздух

1. Конструкция, не требующая технического обслуживания

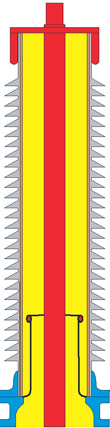

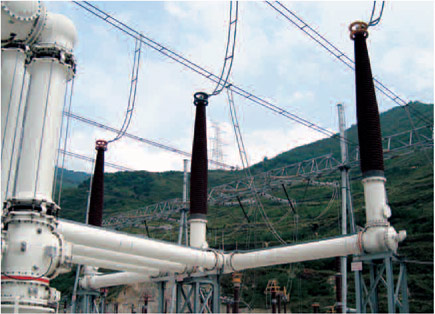

Ввод элегаз-воздух

Доступно две модификации вводов элегаз/воздух: с классическим фарфоровым изолятором или стандартного варианта, с композитными изоляторами, армированными волокном, с силиконовыми юбками.

Особенности

1. Высокое сопротивление току утечки
2. Самоочищающиеся силиконовые юбки
3. Элегазовая изоляция с одной ступенью давления
4. Взрывобезопасная и антивандальная конструкция
5. Устойчивость к песчаным бурям
6. Возможность установки всех приспособлений в любом положении
7. Небольшой вес
8. Конструкция, не требующая технического обслуживания
