Основные технические данные КРУЭ ELK-3
| Основные данные | |||
| Наибольшее рабочее напряжение | кВ | 550 | |
| Испытательное напряжение промышленной часто- | кВ | 740 | |
| ты, 1 мин | |||
| Испытательное напряжение промышленной часто- | |||
| ты, 1 мин | кВ | 925 | |
| между разомкнутыми контактами | кВ | 1550 | |
| Испытательное напряжение грозового импульса | кВ | 1550 + 450 | |
| Испытательное напряжение грозового импульса | кВ | 1250 | |
| между разомкнутыми контактами | кВ | 1250 + 450 | |
| Номинальная частота | Гц | 50/60 | |
| Номинальный ток (сборная шина) | A | 4000 (6300) | |
| Номинальный ток отключения | кА | 63 / 80 | |
| Ток динамической стойкости, пиковое значение | кА | 170 / 216 | |
| Автоматический выключатель | |||
| Коэффициент первого гасящего полюса | 1.3/1.5 | ||
| Номинальный ток отключения, 50/60 Гц | кА | 63 / 80 | |
| Номинальный ток включения, максимальная | кА | 170 / 216 | |
| величина | |||
| Тип привода | пружинно- | ||
| гидравлический | |||
| Собственное время отключения | мс | < 18 | |
| Полное время отключения | мс | < 40 | |
| Номинальное время включения | мс | < 60 | |
| Время повторного включения | мс | < 300 | |
| 0-0,3 с-ВО- 1 мин.- | |||
| Нормированный цикл операций | ВО или | ||
| ВО- 15 с -ВО | |||
| Быстродействующее автоматическое повторное включение | одно- и трехфазное | ||
| Разъединитель и технологический заземлитель | |||
| Отключающая способность - отключение | мА | 500 | |
| емкостного тока | |||
| Отключающая способность - уравнительного тока, | А/В | 1600/40 | |
| сборных шин | |||
| Время отключения/включения | с | < 2 | |
| Быстродействующий заземлитель | |||
| Характеристики отключения | |||
| Включающая способность | |||
| - Ток | kA | 63 | |
| индуктивный ток | |||
| - Напряжение | кВ | 25 | |
| - Ток | A | 200 | |
| Емкостной ток | |||
| - Напряжение | кВ | 25 | |
| - Ток | A | 25 | |
| Время работы электромотора | с | < 5.5 | |
| Трансформатор напряжения | |||
| Номинальная выходная мощность (общая) | ВА | 400 | |
| Номинальный класс точности | % | 0.2, 0.5, 3 Р | |
| Номинальная тепловая мощность (общая) | ВА | 3000 | |
| Номинальный коэффициент повышения напряжения | 1.9/8 h | ||
| Количество вторичных обмоток | до | 3 | |
| Ввод элегаз-воздух | |||
| Постоянная изгибающая нагрузка | Н | 2500 | |
| Изгибающая нагрузка при испытаниях | Н | 5000 | |
| Длина пути утечки | мм/кВ | 20, 25, 31 | |

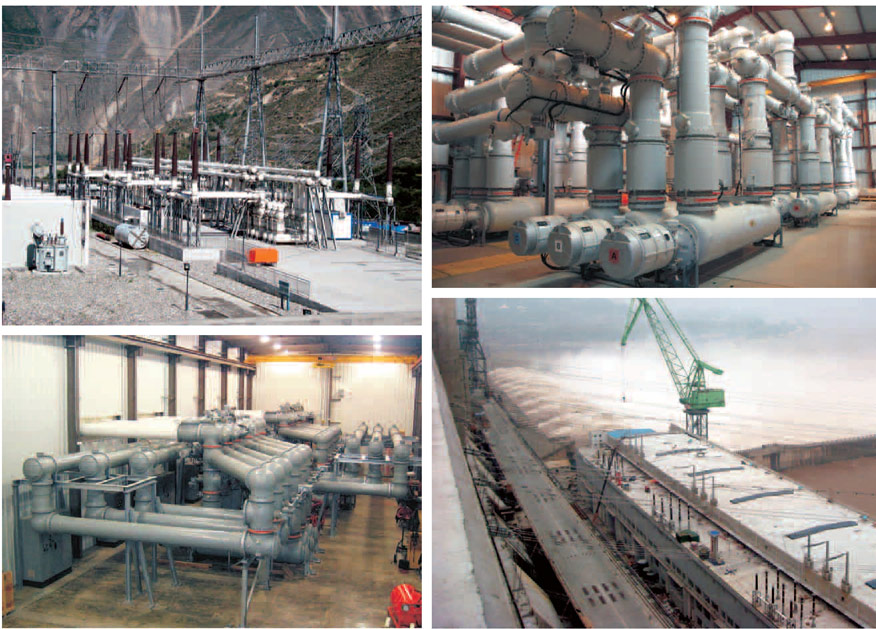

Предложения ELK от компании АББ Улучшенные рабочие характеристики, повышенная практичность с минимальными затратами
Распределительные устройства требуют исключительно высокой степени безопасности
Конструкция распределительных устройств, монтируемых внутри помещений, разработана с целью обеспечения минимума габаритов
Обеспечена внешняя защита, особенно, если система подвержена воздействию загрязненной или агрессивной среды (например, при размещении вдоль береговых линий, в пустынных или промышленных зонах)
Расширение традиционных открытых подстанций с ограниченным пространством
В подземных распределительных устройствах для гидроэлектростанций и гидроаккумулирующих электростанций
Повышение уровня напряжения существующих традиционных подстанций без необходимости дополнительного пространства
Применение гибридных решений для сокращения размеров
