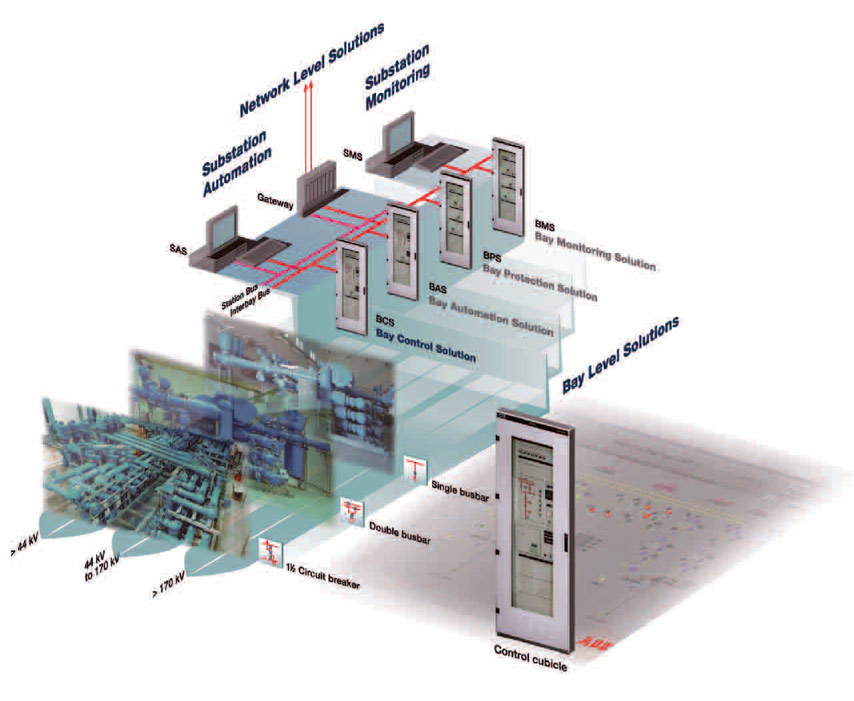

Концепция стандартного местного управления от АББ Комплексное масштабируемое решение

Шкаф местного управления

Шкаф местного управления основывается на концепции управления ячейкой КРУЭ (BCS) - комплексном решении для шкафа управления. BCS подходит для всех типов распределительных устройств, применяемых в магистральных системах и системах сетей между магистральными и распределительными, и всех возможных конфигураций шин. BCS объединяет все необходимые функции для управления и мониторинга всей системы КРУЭ, а также организации всех внутренних и внешних цепей ячеек КРУЭ.

Безопасная работа станции обеспечивается следующими основными функциями.

Функции

1. Блокировка управления коммутационными аппаратами, в зависимости от положения всех высоковольтных устройств и функционального назначения их блокировки
2. Блокировка команд, если применяется рукоятка разъединителя или замыкателя.
3. Обширный контроль с использованием «защиты от повторного включения», счетчика числа переключений для выключателя, включая диагностику привода насоса
4. Диагностика плотности газа и положения выключателя.
5. Контроль отклонения от рабочего положения полюса выключателя

Шкаф местного управления оборудован готовым клеммными коробками для подключения к системе РЗА и АСУТП. Данный интерфейс включает все необходимые измерительные величины ячейки, а также функции отключения и сигнализации, идущих от системы автоматического повторного включения. Дополнительные готовые клеммные группы предназначены для подключения к дистанционным системам управления и сигнализации. По запросу клиента, могут предоставляться дополнительные функции. Возможен вариант со стандартными разъемными соединениями вместо клеммовых.

Мнемосхема управления ячейкой КРУЭ (BCM) является основным компонентом шкафа управления.

Функции

1. Представление однолинейной схемы/газовой схемы, включая определение положения всех первичных устройств, таких как выключатель, разъединители и заземлители, с помощью надежных светодиодов
2. Возможен мониторинг и контроль до 8 высоковольтных переключающих устройств при помощи простого двухуровневого кнопочного управления по принципу «выбор перед исполнением»
3. Дополнительное освещение для оператора во время работы
4. Цифровой дисплей для отображение измеряемых величин, таких как ток, напряжение, активная и реактивная мощность
5. Интегрированный ключ местного/дистанционного управления
6. Устройство сигнализации для 16 фидерных аварийных сигналов, например сигнализатор утечки газа, контроль постоянного/переменного тока

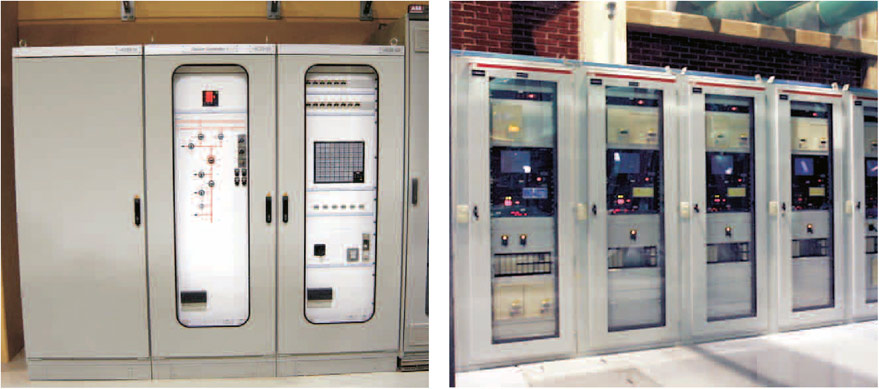

Шкафы местного управления

КРУЭ компании АББ уникально изменяемое, неизменно уникальное

Новейшая технология, развитые логические функции и гибкость в сочетании с высоким качеством: главные особенности успеха ELK-3. Система отвечает всем последним международным стандартам и более чем удовлетворяет вашим ожиданиям. Конструктивность и творческий подход, экономичность и экологическая безопасность. Хорошо продуманная конструкция позволяет системе быть применимой фактически в любой области.

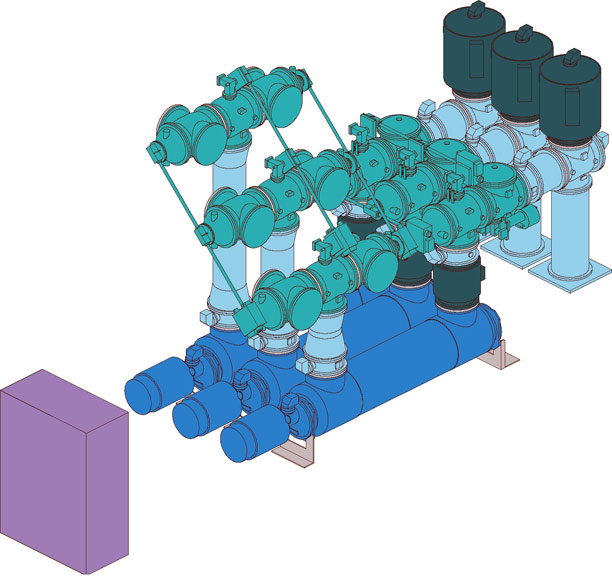

Ячейка с двойной системой шин и кабельными присоединениями

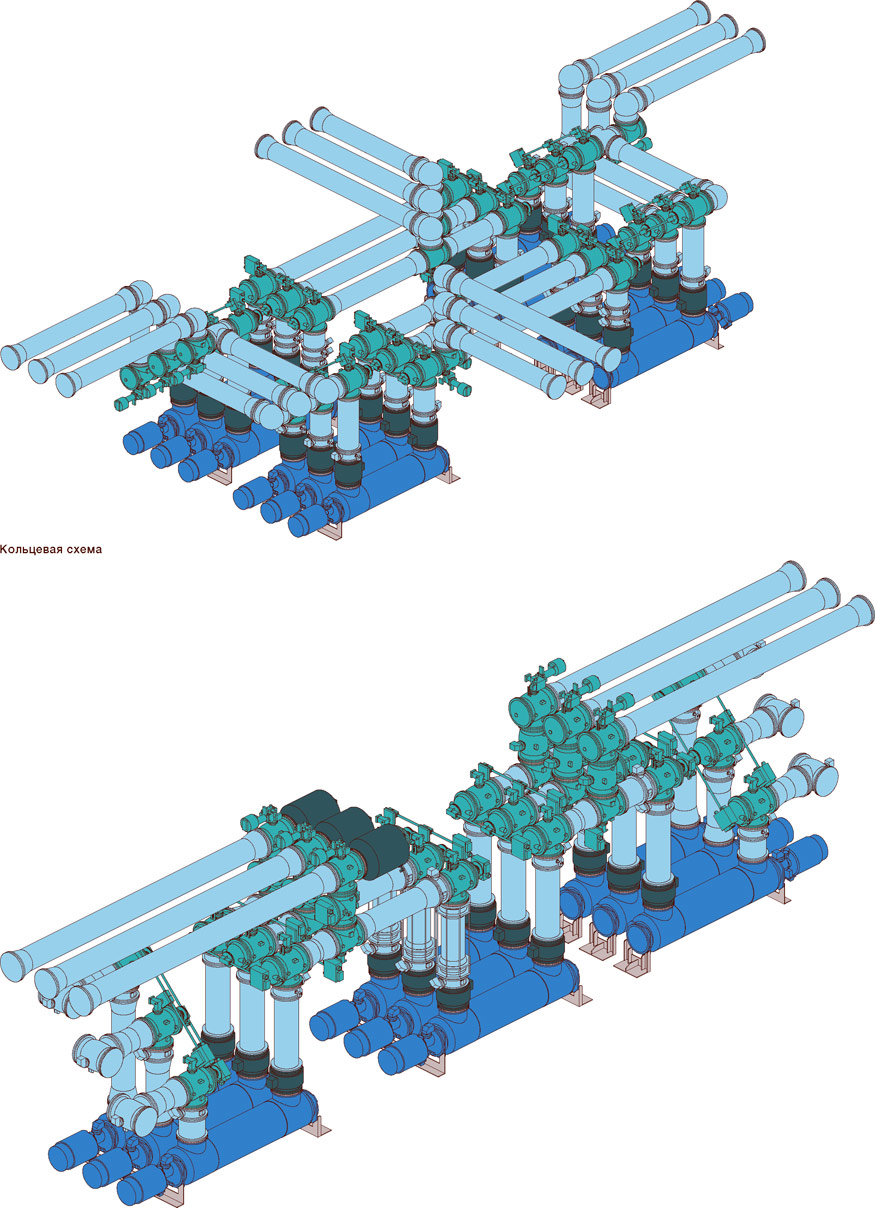

Полуторная схема

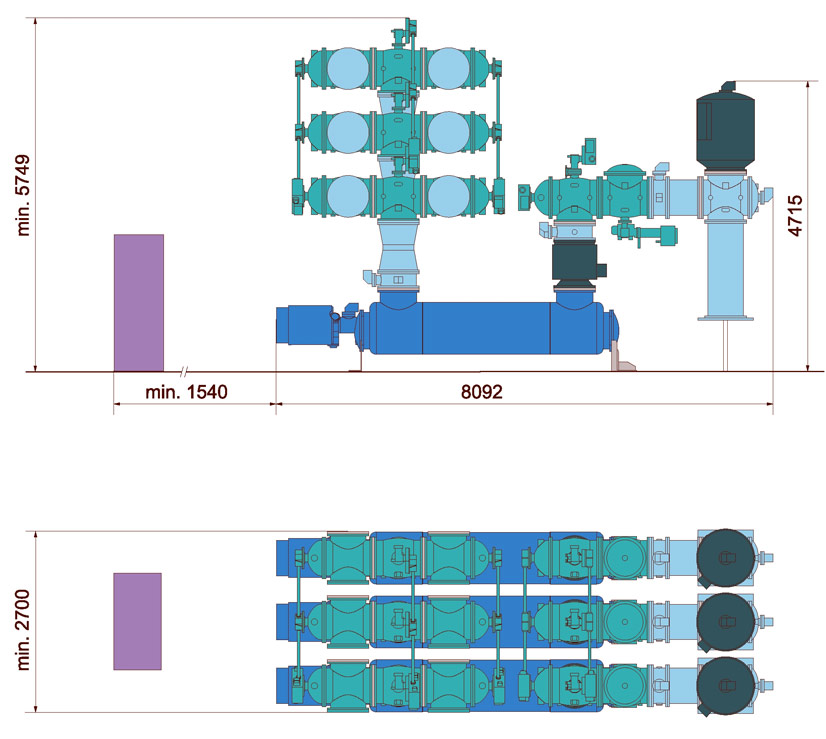

Ячейка КРУЭ с двойной системой сборных шин ELK-3
