Функциональный блок
| Наименование | PIX-12 | PIX-17 | PIX-24 | |||||
| Стандарт | IEC 60298 | IEC 60298 | IEC 60298 | |||||
| Номинальное напряжение (кВ) | кВ, действ. | 10 | 15 | 20 | ||||
| Максимальное рабочее напряжение (кВ) | кВ, действ. | 12 | 17.5 | 24 | ||||
| Выдерживаемое напряжение промышленной частоты 50 Гц 1 мин | кВ действ. | 42 | 42 | 50 | ||||
| Выдерживаемое импульсное напряжение 1,2 / 50 микросекунд фазное и линейное на расстоянии отсоединения | кВ ампл. кВ ампл. | 75 85 | 95 110 | 125 145 | ||||
| Номинальная частота | Гц | 50/60 | 50/60 | 50/60 | ||||
| Кратковременный ток стойкость в течение 1 секунды | кА действ. | 25/31.5/40 | 25/31.5 | 16/25/31.5 | ||||
| стойкость в течение 3 секунд (2) (1) амплитудное значение | кА действ. кА ампл. | 25/31.5/40 63/80/100 | 25/31.5 63/80 | 16/25/31.5 40/63/80 | ||||
| Номинальный ток Сборные шины с естественной вентиляцией | A действ. | до 3150 | до 2500 | до 2500 | ||||
| с принудительной вентиляцией Разъединительного элемента Силового выключателя с естественной вентиляцией с принудительной вентиляцией Выключателя нагрузки Воздушного выключателя нагрузки + предохранители Контактора | A действ. A действ. A действ. A действ. A действ. A действ. A действ. | до 4000 до 3150 до 3150 до 3500 630 400 200-400 | до 2500 до 2500 630 400 | до 2500 до 2500 630 400 | ||||
| Стойкость к внутреннему дуговому разряду | кА | до 40 кА -1 сек | до 31.5 кА - 1 сек | до 31.5 кА- 1 сек | ||||
| Включающая способность заземляющего разъединителя (2) | кА действ. | 63/80/100 | 63/80 | 40/63/80 | ||||
| Износостойкость заземляющего разъединителя число операций включения механическая (Вкл./Откл.) | 2 1000 | 2 1000 | 2 1000 | |||||
| Степень защиты стандарт внешней оболочки | IP 3X | IP 3X | IP 3X | |||||
| без выдвижного элемента с открытой дверцей | IP 2X | IP 2X | IP 2X | |||||
| Примерный теплоотвод Силовой выключатель Ir=800 A | Вт | 650 | 650 | 650 | ||||
| Усилие на основание (исключая вес ячейки) | ||||||||
| Силовой выключатель | кН | 750 | 750 | 750 | ||||
| (1) Предел для заземляющего разъединителя 40 кА - 1с. | ||||||||
| (2) для выключателя нагрузки и выключателя нагрузки с предохранителями | ||||||||
| Кратковременный ток Стойкость в течение 1 сек Амплитудное значение | кА действ. кА действ. | 16/25 40/63 | 16/25 40/63 | 16/25 40/63 | ||||
| Включающая способность заземляющего разъединителя | кА действ. | 40/63 | 40/63 | 40/63 | ||||
| Для ЯЧЕЕК | PIX12 | PIX17 | PIX24 | |||||
| Обозначение | FPX 12 | FPX 17 | FPX 24 | |||||
| Стандарт | EC | EC | EC | |||||
| Номинальное напряжение (кВ) | кВ, | 10 | 15 | 20 | ||||
| Максимальное рабочее напряжение (кВ) | кВ, | 12 | 17.5 | 24 | ||||
| Номинальный ток | A действ. | до 3150 | до 2500 | до 2500 | ||||
| Номинальная отключающая способность тока короткого замыкания | кА действ. | 25/31.5/40 | 25/31.5 | 16/25/31.5 | ||||
| зарядного тока кабеля | A | 31,5 | 31,5 | 31,5 | ||||
| зарядного тока линии | A | 31,5 | 31,5 | 31,5 | ||||
| одиночной конденсаторной батареи трансформатора на холостом ходу | A A | 800 10 | 800 10 | 800 10 | ||||
| Номинальная включающая способность | кА ампл. | 63/80/100 | 63/80 | 40/63/80 | ||||
| Номинальное время срабатывания | ||||||||
| при отключении | мс | 50 | 50 | 50 | ||||
| при разрыве цепи | мс | 70 | 70 | 70 | ||||
| при образовании дугового разряда | мс | 20 | 20 | 20 | ||||
| при включении | мс | 50 | 50 | 50 | ||||
| Номинальный операционный цикл | О-3 мин-ВО-3 мин ПО О-0.3с-В0-3 мин- О-0.3с-ВО-15с-ВО | О-3 мин -ВО-3 мин- ПО О-0.3с-В0-3 мин -ВО | О-3 мин-ВО-3 мин-ВО О-0.3с-ВО-3 мин-ВО | |||||
| О-0.3с-ВО-15с-ВО | О-0.3с-ВО-15с-ВО | |||||||
| Износостойкость | ||||||||
| механическая (Вкл./Откл.) | 10000 | 10000 | 10000 | |||||
| электрическая (Вкл./Откл. при !н до 2500 A) | 10000 | 10000 | 10000 | |||||
| электрическая (Вкл./Откл. при !н до 3150 A) | 5000 | |||||||
| Номинальное относительное МПа давление заправки элегаза при 20°C. Без реле давления / | < 25 кА 0.12/0.23 > 25 0.27 / 0.35 | < 16 кА 0.12/0.23 < 25 кА 0.27/0.35 > 25 кА 0.35 / 0.42 | < 16 кА 0.12/0.23 < 25 кА 0.27/0.35 > 25 кА 0.35/0.42 | |||||
| с реле давления | ||||||||

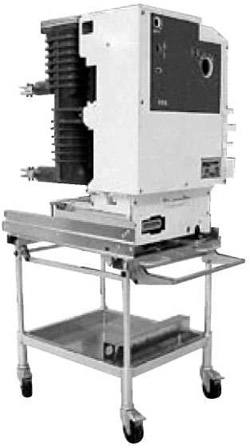

Пружинный исполнительный механизм FPX
| Обозначение | BRH | ||
| Стандарт | EC | EC | |
| Постоянный ток | Переменный ток | ||
| Номинальное напряжение питания | В | 48-60-1 10-1 25-220 | 120-230 |
| Номинальная частота | Гц | 50/60 | |
| Двигатель возврата в исходное состояние | |||
| диапазон изменения напряжения | % ин | От 85 до 1 1 0 | От 85 до 1 1 0 |
| потребляемая мощность (максимум) | Вт/ВА | 300 | 300 |
| пусковой ток | A | 4 !н | 4 !н |
| время возврата в исходное состояние | с | <10 | <10 |
| Катушка отключения | |||
| диапазон изменения напряжения | % ин | От 70 до 1 1 0 | От 85 до 1 1 0 |
| потребляемая мощность (максимум) | Вт/ВА | 80 | 80 |
| минимальная длительность импульса | мс | 100 | 100 |
| Катушка отключения при минимальном | |||
| напряжении диапазон напряжения срабатывания | % ин | >35 | >35 |
| диапазон напряжения для отключения | % ин | От 70 до 35 | От 70 до 35 |
| потребляемая мощность (максимум) | Вт/ВА | 24 | 24 |
| Замыкающая катушка | |||
| диапазон изменения напряжения | % ин | От 85 до 1 1 0 | От 85 до 1 1 0 |
| потребляемая мощность (максимум) | Вт/ВА | 120-250 | 120-250 |
| минимальная длительность импульса | мс | 20 | 20 |
| Вспомогательные контакты | |||
| номинальный ток | A | 15 | 15 |
| отключающая способность 48 В | A | 10 | |
| постоянного тока (L/R 10 мс) | |||
| отключающая способность 220 В постоянного тока (L/R 20 мс) | A | 2 |
Оборудование
| Исполнительный механизм типа BRH | Базовый вариант | Опции |
| Включение и отключение вручную | • | |
| Индикаторы положения силового выключателя | • | |
| Двигатель завода пружины | • | |
| Индикатор состояния пружины | • | |
| Катушка отключения | • | |
| Дополнительная катушка отключения | • | |
| Катушка токового расцепителя | • | |
| Катушка отключения при минимальном напряжении | • | |
| Замыкающая катушка | • | |
| Счетчик операций | • | |
| Реле подавления многократных включений | • | |
| Реле давления первой ступени | • | |
| Реле давления второй ступени | • | |
| Свободные вспомогательные контакты | ||
| Положение силового выключателя 3 НО/3 НЗ | • | |
| Положение силового выключателя 2 НО/3 НЗ | • | |
| Пружина в заведенном состоянии 1 НО | • |
Более подробная информация содержится в документации к блоку FPX: A052
Характеристики выдвижного элемента с контактором GFX
| Для ЯЧЕЕК | PIX12 | PIX12 | |
| Наименование | GVX 07 | GVX 12 | |
| Обозначение контактора | GFA | GFA | |
| Стандарт | EC | EC | |
| Категория | AC3-AC4 | AC3-AC4 | |
| Номинальное напряжение | кВ | 7.2 | 12 (75 кВ ампл.) |
| Номинальный ток | A действ. | 400 | 400 |
| Максимум для номинального тока двигателя | A | 315 | 315 |
| Номинальная отключающая способность | |||
| тока короткого замыкания с предохранителями тока короткого замыкания без предохранителей одиночной конденсаторной батареи | кА действ. кА действ. A | 50 предохранителей 250A 10 250 | 40 предохранителей 200A 6 100 |
| трансформатора на холостом ходу | A | 16 | 16 |
| Номинальная включающая способность | |||
| с предохранителями без предохранителей | кА ампл. кА ампл. | 150 предохранителей 250A 25 | 100 предохранителей 200A 15 |
| Номинальное время срабатывания отключение с магнитным фиксатором | мс | От 45 до 175 | От 45 до 175 |
| отключение с механическим фиксатором | мс | 25 | 25 |
| образование дугового разряда | мс | ||
| включение | мс | От 90 до 120 | От 90 до 120 |
| Номинальное число коммутационных циклов | в час | 600 | 600 |
| Износостойкость | |||
| механическая при магнитной фиксации (Вкл./Откл.) механическая при механической фиксации (Вкл./Откл.) электрическая (Вкл./Откл. при 100 A) | 300 000 50 000 500 000 | 300 000 50 000 500 000 | |
| электрическая (Вкл./Откл. при 250 A) | 250 000 | 250 000 | |
| электрическая (при !кз) | 30 | 30 | |
| Номинальное относительное давление заправки элегаза при 20°C | МПа | 0.25 | 0.35 |
| Контроль элегаза (основное оборудование) | реле давления | реле контроля плотности | |
Выдвижной элемент с контактором GFX
Электромагнитный исполнительный механизм GFA
| Стандарт | EC | EC | |
| Постоянный ток | Переменный ток | ||
| Номинальное напряжение питания | В | 24-48-60-110-125-220 | 110-127-230 |
| Номинальная частота | Гц | 50/60 | |
| Цепь управления магнитным фиксатором Диапазон напряжения для включения | % Uн | От 85 до 1 1 0 | От 85 до 1 1 0 |
| Диапазон напряжения для выключения | % Uн | От 10 до 75 | От 10 до 75 |
| Потребляемая мощность при включении | Вт/ВА | 1200 | 1800 |
| Потребляемая мощность при фиксации | Вт/ВА | 30 | 20 |
| Цепь управления механической блокировкой Диапазон изменения напряжения | % Uн | До 70 до 1 1 0 | От 85 до 1 1 0 |
| Потребляемая мощность при включении Потребляемая мощность при выключении | Вт/ВА Вт/ВА | 1200 100 | 1800 110 |
| Вспомогательные контакты | |||
| Номинальный ток | A | 15 | 15 |
| Отключающая способность 48 В постоянного тока (L/R 10 мс) | A | 3 | |
| Отключающая способность 220 В постоянного тока (L/R 20 мс) | A | 0.2 |
Оборудование
| Исполнительный механизм | Магнитная фиксация | Механическая фиксация |
| Отключение вручную | • | |
| Индикаторы положения контактора | • | • |
| Магнитная удерживающая катушка | • | |
| Катушка отключения | • | |
| Замыкающая катушка | • | |
| Счетчик операций | • | • |
| Реле подавления многократных включений | • | • |
| Реле давления первой ступени | • | • |
| Свободные вспомогательные контакты 8 Откл./Вкл. 6 Откл./Вкл. | • |
Более подробная информация содержится в документации к блоку GFA: A008.
| Для ЯЧЕЕК | PIX12 | PIX12 | |
| Наименование | CVX 07 | CVX 12 | |
| Обозначение контактора | CBX | CBX | |
| Стандарт | EC | EC | |
| Категория | AC3-AC4 | AC3-AC4 | |
| Номинальное напряжение | кВ | 7.2 | 12 |
| Номинальный ток | A действ. | 400 | 400 |
| Максимум для номинального тока двигателя | A | 320 | 320 |
| Номинальная отключающая способность тока короткого замыкания с предохранителями | кА действ. | 40 | 40 |
| тока короткого замыкания без предохранителей | кА действ. | 6 | 4 |
| одиночной конденсаторной батареи | A | 280 | 280 |
| Номинальная включающая способность с предохранителями | кА ампл. | 100 | 100 |
| Номинальная включающая способность без предохранителей | кА ампл. | 15 | 10 |
| Номинальное время срабатывания отключение с магнитным фиксатором постоянного тока | мс | От 60 до 100 | От 60 до 100 |
| отключение с магнитным фиксатором переменного тока | мс | От 90 до 120 | От 90 до 120 |
| отключение с механическим фиксатором | мс | От 20 до 30 | От 20 до 30 |
|
| |||
