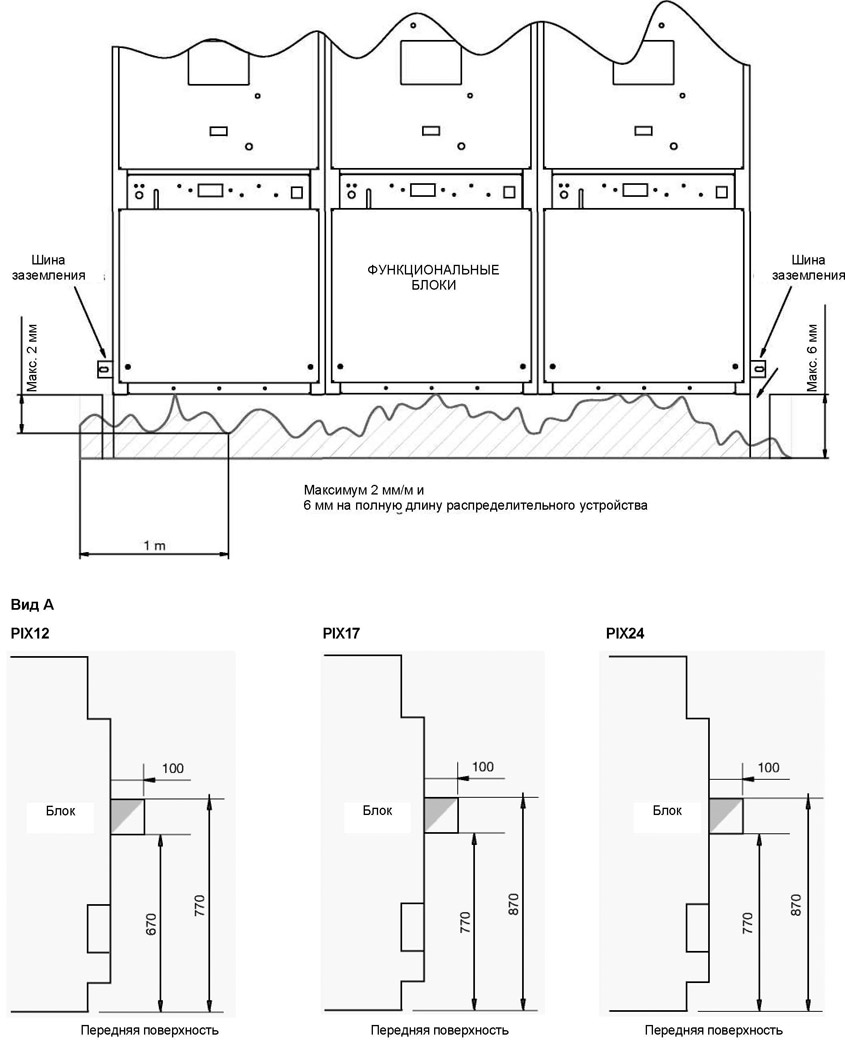

Размещение на основании

Кабельные соединения

В отношении разделки кабелей следует выполнять инструкции изготовителя.

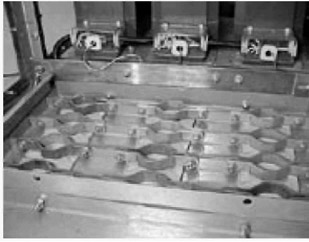

Кабельные уплотнители в нижнем положении

Кабельные уплотнители в верхнем положении.

Регулирование 50 мм +5 +0

	PIX12	PIX17	PIX24
X	430	555	555
L1	390	515	515
L2	440	565	565

Инструментальная оснастка

Приводной рычаг заземляющего разъединителя.

Дверной ключ.

Рукоятка-ключ дверцы отсека.

Рукоятка для возврата в исходное состояние механизма силового выключателя.

Приводной рычаг выключателя нагрузки LTR.

Изоляционная перегородка выключателя нагрузки LTRI.

Приводной рычаг силового выключателя.

Комплект для заправки элегаза (SF6).

Рукоятка подключения выдвижного элемента.

Транспортная тележка для выдвижного элемента.

Доставка - УпаковкаДоставка

Входящие в состав

распределительного устройства ячейки поставляются по отдельности готовыми к монтажу. Монтажные работы должны осуществляться на месте.

Упаковка

• При доставке автомобильным транспортом продукция закрепляется на деревянном поддоне и защищается покрытием из пластика. Передняя панель защищается полистироловыми пластинами.

При доставке морем продукция закрывается пластиковым термически герметизируемым покрытием с поглотителями влаги, а затем упаковывается в деревянный ящик.

При доставке воздушным транспортом продукция закрывается пластиковым термически герметизируемым покрытием с поглотителями влаги, а затем упаковывается в деревянный ящик.
