КРУ PIX - Размеры КРУ PIX

Страница 5 из 6

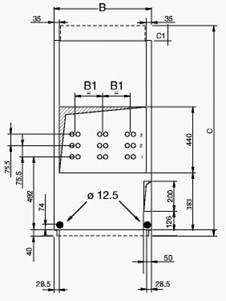

Ширина 650 - 800 мм B=185-210

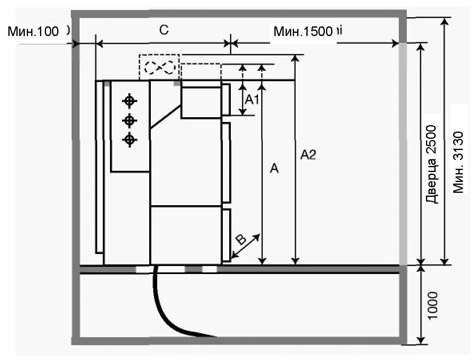

Размеры и компоновка PIX12

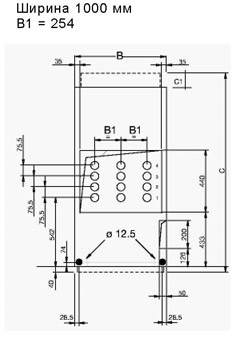

Ширина 1000 мм B1 = 254

Функции					PIX 12 до 40 кА 4000 А
			!кз (кА)		<25	31.5
			!н (A)		В (ширина)		Приблизительный вес (кг)
Ввод/отходящая линия Силовой выключатель			<1250		650	800	720
Разъединительный элемент						650(1)
Секция сборных шин			1600		800	800	770
			2000		1000	1000	770
			>2500		1000	1000	820
Прямой ввод			<1250 1600 2000 >2500		650 800 800 1000	800 650(1) 800 800 1000	650 700 750 750
Шинный переход			1250		650	650	600
Шинный переход с разъединительным элементом			1600 2000		800 800	800 800	650 700
			>2500		1000	1000	700
Блок измерения напряжения на сборных шинах					650	650	600
Отвод с выключателем нагрузки и предохранителями					650	-	600
Контактор					650	650	700
A:	2130	2230		2330
A1 :	530	630		730
A2:		2730*
C:		1405/1605 (1)(2)
C1 :		100/300

Размеры приведены в мм - (1) Глубина 1605 при стойкости к внутреннему дуговому разряду 40 кА при ширине 650 мм

Размеры приведены в мм - (2) Глубина 1605 для дуг трансформаторов тока на фазу.

По вопросам, относящимся к сейсмоустойчивым конструкциям, а также конструкциям на опорных рамах, обращайтесь в компанию

* Высота с устройством принудительного охлаждения или каналом для отвода газов.

Габаритные и установочные размеры

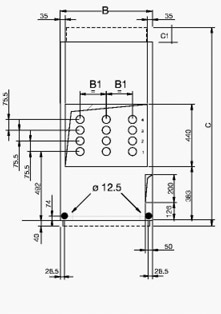

Ширина 800 мм B = 210

PIX 17

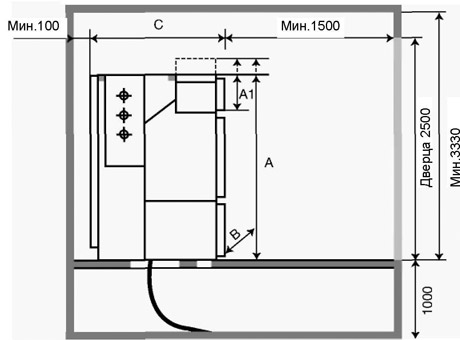

Размеры и компоновка PIX17

Функции					PIX 17 до 31,5 кА 2500 А
				I кз (кА)	<25	31.5
				!н (A)	В (ширина)		Приблизительный вес (кг)
Ввод/отходящая линия
Силовой выключатель				<1600	800	800	820
Разъединительный элемент				2000	1000	1000	870
Секция сборных шин				2500	1000	1000	870
Прямой ввод				<1600	800	800	750
				2000	800	800	800
				2500	1000	1000	800
Шинный переход
Шинный переход с разъединительным				<1600	800	800	700
элементом
				2000	1000	1000	750
				2500	1000	1000	750
Блок измерения напряжения на сборных					800	800	700
шинах
Отвод с выключателем
нагрузки и					800	-	750
предохранителями
A:	2330	2430	2530*
A1 :	530	630	730
C:		1605
C1 :		100

* Высота до 2730 с каналом для отвода газа

Размеры приведены в мм.

По вопросам, относящимся к сейсмоустойчивым конструкциям, а также конструкциям на опорных рамах, обращайтесь в компанию.

PIX24

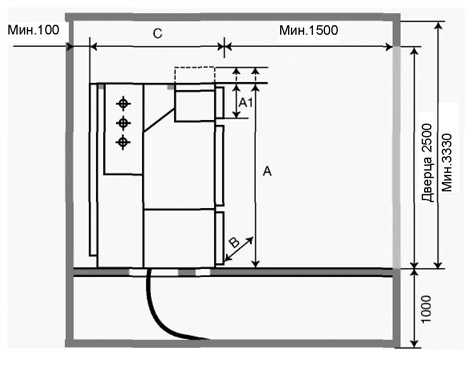

Размеры и компоновка PIX24

Габаритные и установочные размеры

Ширина 800 мм B = 210

Функции		PIX 24 до 31,5 кА 2500 А
	!кз (кА)	<25	31.5
	!н (A)	В (ширина)		Приблизительный вес (кг)
Ввод/отходящая линия
Силовой выключатель	<1600	800	800	820
Разъединительный элемент	2000	1000	1000	870
Секция сборных шин	2500	1000	1000	870
Прямой ввод	<1600	800	800	750
	2000	800	800	800
	2500	1000	1000	800
Шинный переход
Шинный переход с разъединительным элементом	<1600 2000	800 1000	800 1000	700 750
	2500	1000	1000	750
Блок измерения напряжения на сборных шинах		800	800	700
Отвод с выключателем нагрузки и предохранителями		800	-	750

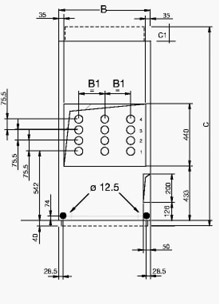

Ширина 1000 мм B1 = 254

Размеры приведены в мм.

Высота:

= 2730 с каналом для отвода газа. = 2890 с дефлекторами защиты от воздействия внутреннего дугового разряда.
