Страница 6 из 18

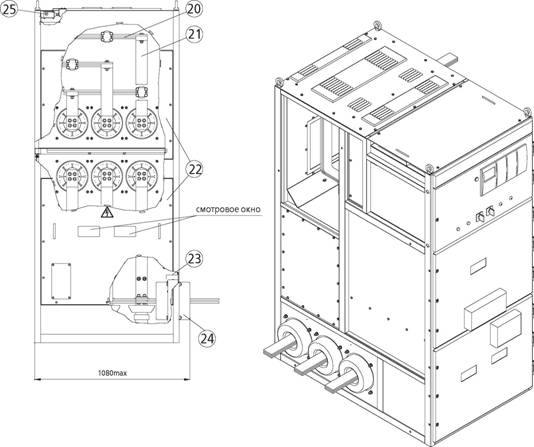

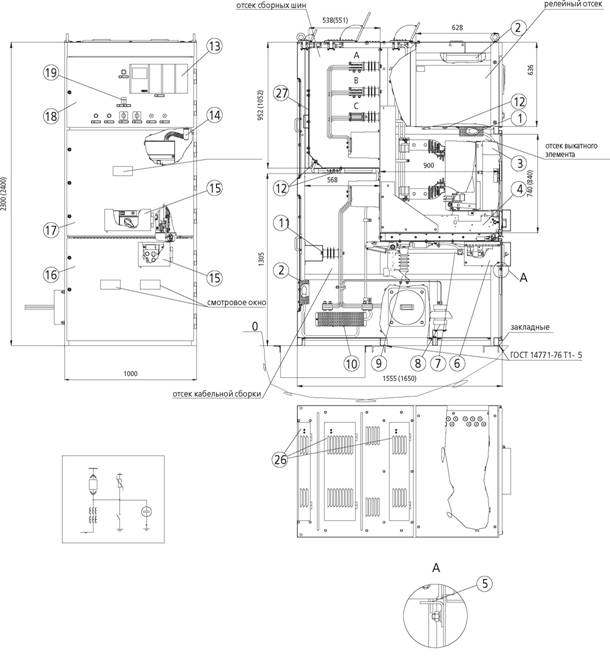

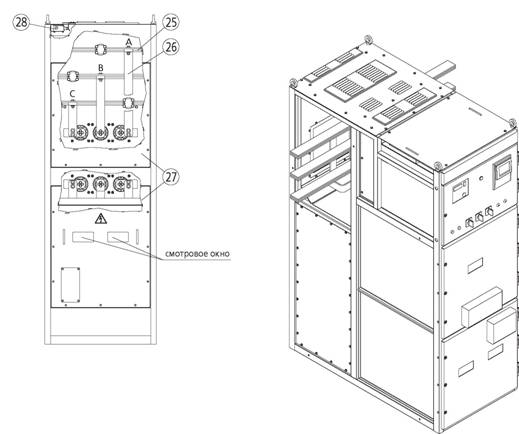

Шкаф вводного (секционного) выключателя ШВВ/ШСВ

Шкаф вводного (секционного) выключателя

Шкаф вводного (секционного) выключателя 2

1ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО16ФАСАДНАЯ ДВЕРЬ ОТСЕКА КАБЕЛЬНОЙ
ЭЛЕМЕНТА СБОРКИ
2ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА17ФАСАДНАЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО
3ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕМЕНТА
4КАССЕТА18ФАСАДНАЯ ДВЕРЬ ОТСЕКА РЕЛЕЙНОГО
5БЛОКИРОВКА ФАСАДНОЙ ДВЕРИ ОТСЕКА (НИЗКОВОЛЬТНОГО) ОТСЕКА
КАБЕЛЬНОЙ СБОРКИ19КНОПКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ В
6ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ ОТСЕКАХ
7ШТАНГА ЗАЗЕМЛИТЕЛЯ20СБОРНЫЕ ШИНЫ
8ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ21ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ
9ЗАЗЕМЛИТЕЛЬ22СЪЕМНЫЕ ЗАДНИЕ ДВЕРИ
10ТЕН ОБОГРЕВА23ЗАЩИТНЫЙ КОЖУХ ТРАНСФОРМАТОРОВ
11КРОНШТЕЙН ИЗОЛЯТОРОВ ТОКА
12ФОТОТИРИСТОР24ШИННЫЙ ТРАНСФОРМАТОР ТОКА
13МИКРОПРОЦЕССОРНОЕ УСТРОЙСТВО25ВЫКЛЮЧАТЕЛЬ ПУТЕВОЙ
14СИЛОВОЙ РАЗЪЕМ ТИПА "HARTING"26КЛАПАН ДЛЯ ВЫБРОСА ГАЗА ИЗ ОТСЕКА
15ЗАПИРАЕМЫЙ ЗАЩИТНЫЙ КОЖУХ27ЛЮЧОК СЪЕМНЫЙ

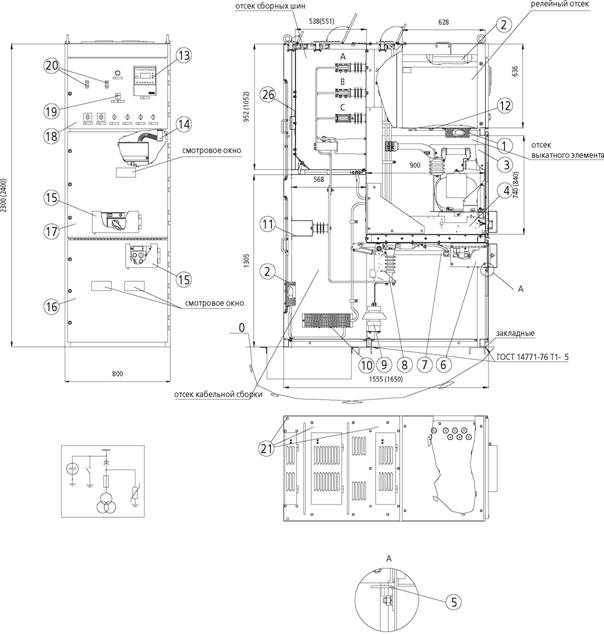

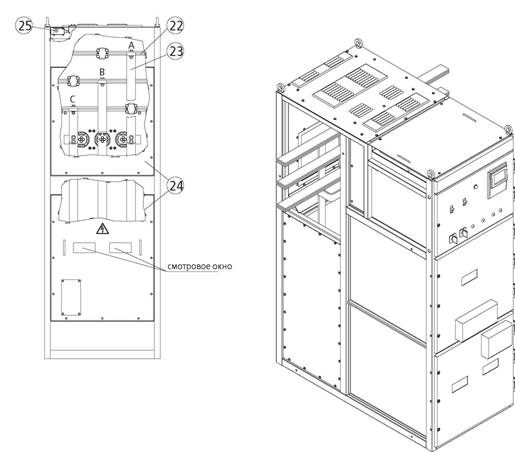

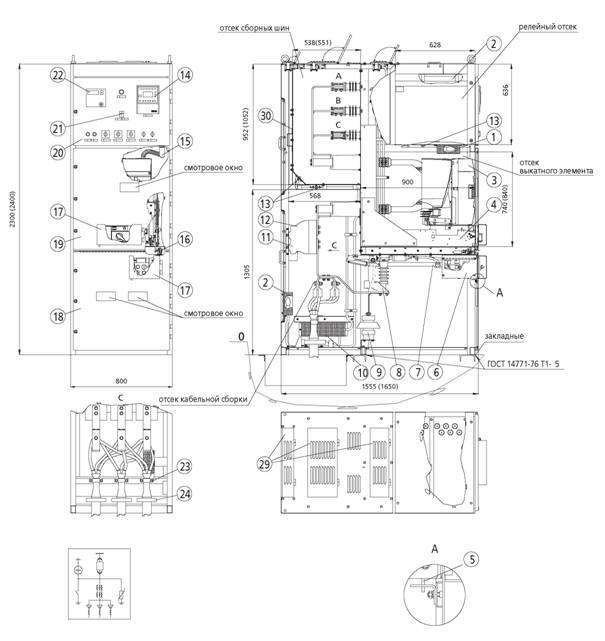

Шкаф отходящей линии ШОЛ

Шкаф отходящей линии

Шкаф отходящей линии КРУ Ф-02

1ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО18ФАСАДНАЯ ДВЕРЬ ОТСЕКА КАБЕЛЬНОЙ
ЭЛЕМЕНТА СБОРКИ
2ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА19ФАСАДНАЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО
3ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ЭЛЕМЕНТА
4КАССЕТА20ФАСАДНАЯ ДВЕРЬ ОТСЕКА РЕЛЕЙНОГО
5БЛОКИРОВКА ФАСАДНОЙ ДВЕРИ ОТСЕКА (НИЗКОВОЛЬТНОГО) ОТСЕКА
КАБЕЛЬНОЙ СБОРКИ21КНОПКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
6ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ В ОТСЕКАХ
7ШТАНГА ЗАЗЕМЛИТЕЛЯ22СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ ТИПА
8ЗАЗЕМЛИТЕЛЬ «ЕвроАпьфа»
9ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ23ХОМУТ КРЕПЛЕНИЯ КАБЕЛЯ
10ТЕН ОБОГРЕВА24ТРАНСФОРМАТОР ТОКА НУЛЕВОЙ
11ИЗМЕРИТЕЛЬНЫЙ ТРАНСФОРМАТОР ТОКА ПОСЛЕДОВАТЕЛЬНОСТИ ТИП АСБН 120
12ЗАЩИТНЫЙ КОЖУХ ИЗМЕРИТЕЛЬНЫХ25СБОРНЫЕ ШИНЫ
ТРАНСФОРМАТОРОВ ТОКА26ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ
13ФОТОТИРИСТОР27СЪЕМНЫЕ ЗАДНИЕ ДВЕРИ
14МИКРОПРОЦЕССОРНОЕ УСТРОЙСТВ28ВЫКЛЮЧАТЕЛЬ ПУТЕВОЙ
15СИЛОВОЙ РАЗЪЕМ ТИПА "HARTING"29КЛАПАН ДЛЯ ВЫБРОСА ГАЗА ИЗ ОТСЕКА
16БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ30ЛЮЧОК СЪЕМНЫЙ
17ЗАПИРАЕМЫЙ ЗАЩИТНЫЙ КОЖУХ

Шкаф шинного трансформатора напряжения ШТН

Шкаф шинного трансформатора напряжения

Шкаф шинного трансформатора напряжения КРУ Ф-02

1ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА ВЫКАТНОГО15ЗАПИРАЕМЫЙ ЗАЩИТНЫЙ КОЖУХ
ЭЛЕМЕНТА16ФАСАДНАЯ ДВЕРЬ ОТСЕКА КАБЕЛЬНОЙ
2ЛАМПА ОСВЕЩЕНИЯ ОТСЕКА СБОРКИ
3ВЫКАТНОЙ ТН17ФАСАДНАЯ ДВЕРЬ ОТСЕКА ВЫКАТНОГО
4КАССЕТА ЭЛЕМЕНТА
5БЛОКИРОВКА ФАСАДНОЙ ДВЕРИ ОТСЕКА18ФАСАДНАЯ ДВЕРЬ ОТСЕКА РЕЛЕЙНОГО
КАБЕЛЬНОЙ СБОРКИ (НИЗКОВОЛЬТНОГО) ОТСЕКА
6ПРИВОД УПРАВЛЕНИЯ ЗАЗЕМЛИТЕЛЕМ19КНОПКИ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ
7ШТАНГА ЗАЗЕМЛИТЕЛЯ В ОТСЕКАХ
8ЗАЗЕМЛИТЕЛЬ20АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ
9ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЙ21КЛАПАН ДЛЯ ВЫБРОСА ГАЗА ИЗ ОТСЕКА
10ТЕН ОБОГРЕВА22СБОРНЫЕ ШИНЫ
11КРОНШТЕЙН ИЗОЛЯТОРОВ23ПРИСОЕДИНЕНИЯ К СБОРНЫМ ШИНАМ
12ФОТОТИРИСТОР24СЪЕМНЫЕ ЗАДНИЕ ДВЕРИ
13МИКРОПРОЦЕССОРНОЕ УСТРОЙСТВО25ВЫКЛЮЧАТЕЛЬ ПУТЕВОЙ
14СИЛОВОЙ РАЗЪЕМ ТИПА "HARTING"26ЛЮЧОК СЪЕМНЫЙ

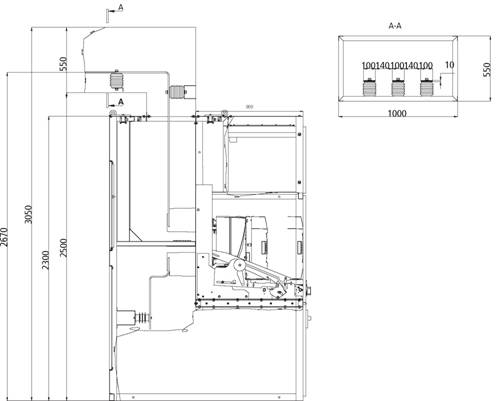

Вводные токопроводы

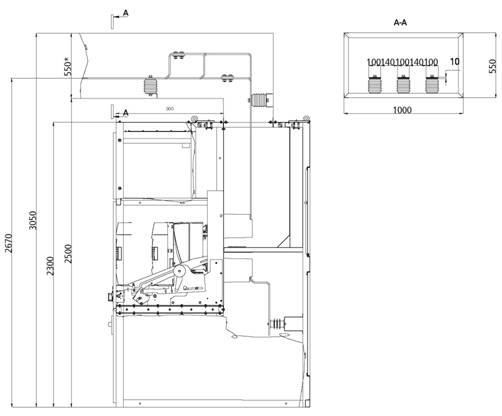

Шкаф «глухого ввода» КРУ Ф-02

Шкаф «глухого ввода» КРУ Ф-02

Шкаф «глухого ввода» КРУ Ф-02, при необходимости транспозиции фаз

Шкаф «глухого ввода» КРУ Ф-02, при необходимости транспозиции фаз

Секционные токопроводы

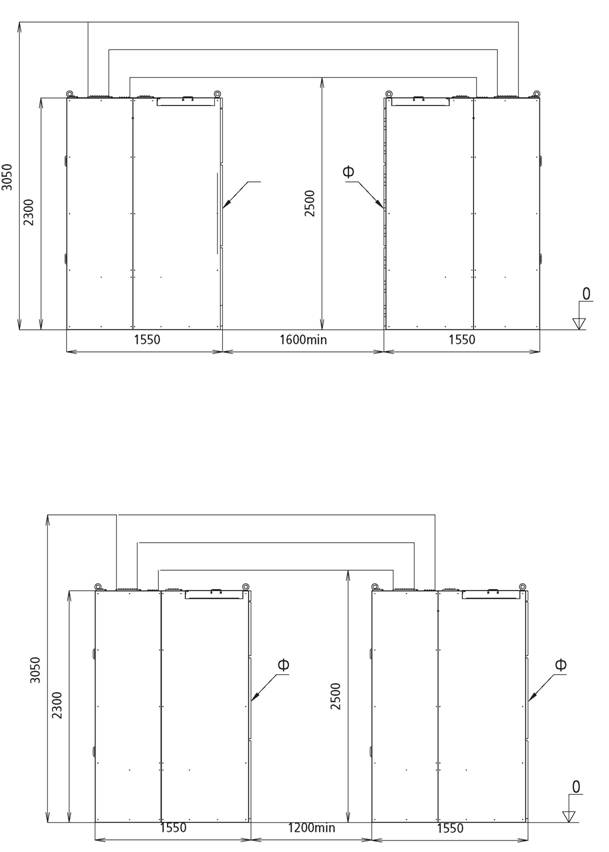

При двухрядном расположении шкафов секций КРУ

Секционные токопроводы КРУ Ф-02

При двухрядном расположении шкафов секций КРУ

КРУ Ф-02 при двухрядном расположении шкафов секций КРУ

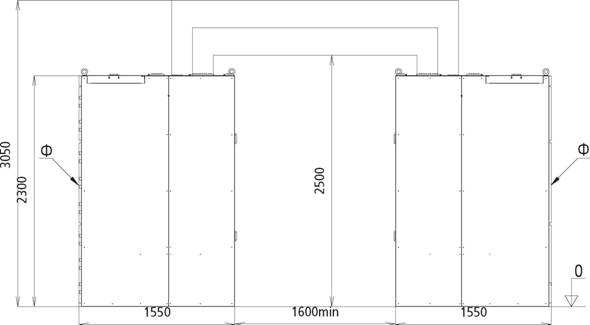

При однорядном расположении шкафов секций КРУ

КРУ Ф-02 при однорядном расположении шкафов секций КРУ

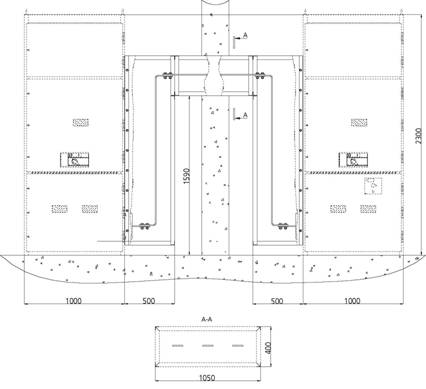

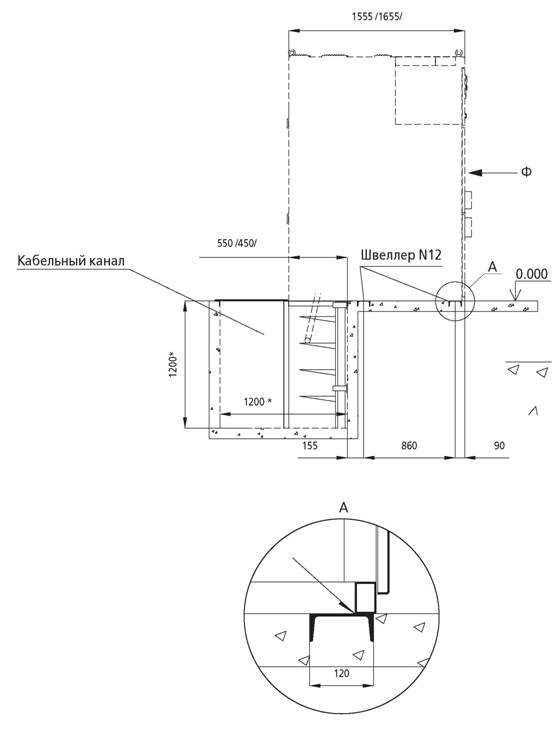

Установка КРУ Ф-02

Установка КРУ Ф-02
