КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ КСО 393АТ, КСО 393АТ-М

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Камеры КСО 393АТ напряжением 6-10 кВ предназначены для комплектования распределительных устройств переменного трехфазного тока частотой 50Гц в сетях с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО 393АТ устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, недоступных для неквалифицированного персонала, и являются камерами одностороннего обслуживания. Камеры скрепляются между собой болтами. Камеры КСО 393АТ выполняются посхемам главных цепей, приведенным в табл. 1. Они комплектуются выключателями нагрузки с ручным приводом, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы, ошиновкой и шинными мостами при двухрядной установке камер.

Распределительное устройство, собранное из камер КСО 393АТ, отличается высокой надежностью в эксплуатации, а также уменьшенными габаритами, металлоемкостью и весом по сравнению с РУ на камерах серии КСО 366АТ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Камеры КСО 393АТ применяются для работы в следующих условиях:

- воздействие климатических факторов внешней среды исполнение У категории размещения 3 по ГОСТ 15150 и ГОСТ 15543.1;

- условия эксплуатации в части механических факторов внешней среды - группа М1 по ГОСТ 17516.1;

- значение температуры окружающего воздуха от минус 250°С до +400°С;

- высота над уровнем моря не более 1000 м;

- окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Структура условного обозначения

КСО

3

93

АТ

-ХХ

ХХ

Х

Х

У3

Камера сборная одностороннего обслуживания

Модификация

Год разработки

Отличительный индекс

изделия ПКФ "Автоматика" г. Тула

Номер схемы главных цепей

Номинальное напряжение:

06 - 6кВ;

10- 10кВ

Номинальный ток, А:

При Uн=6кВ

1-31,5; 2-50; 3-80; 4-100; 5-160; 6-630

При Uн=10кВ

1-31,5; 2-40; 3-63; 4-80; 5-100; 6-630

Наличие сигнализации о сгорании предохранителей:

0 - отсутствует;

1 - имеется

Климатическое исполнение и категория размещения по ГОСТ 15150



Технические характеристики КСО 393АТ, КСО 393АТ-М

Параметр

Величина

Номинальное напряжение (линейное), кВ

Номинальная частота, Гц

Номинальный ток главных цепей, А

Стойкость к токам короткого замыкания:

- электродинамическая стойкость, кА

- термическая стойкость, кА

Время протекания тока термической стойкости:

- для главных ножей, с

- для заземляющих ножей, с

Номинальное напряжение вспомогательных цепей, В

- переменного оперативного тока

- постояннного оперативного тока

- трансформатора напряжения

- внутреннего освещения камер

Сопротивление изоляции вспомогательных цепей (не менее), мОм

Степень защиты по ГОСТ 14254:

- со стороны фасада

- с остальных сторон

Климатическое исполнение и категория размещения по ГОСТ 15150

Габаритные размеры

6; 10

50

630

41; 51

16; 20; 31,5

3

1

-

-

~100

~12

10

IP20

IP00

УЗ

см. рис.1



.

Структура условного обозначения шинного моста

ШМ

-АТ

Х

-У3

Шинный мост

Отличительный индекс изделия ПКФ "Автоматика" г. Тула

Р - с разъединителем

Расстояние между фасадами камер, мм: 1 -2000; 2-2500; 3-3000

Климатическое исполнение и категория размещения по ГОСТ 15150

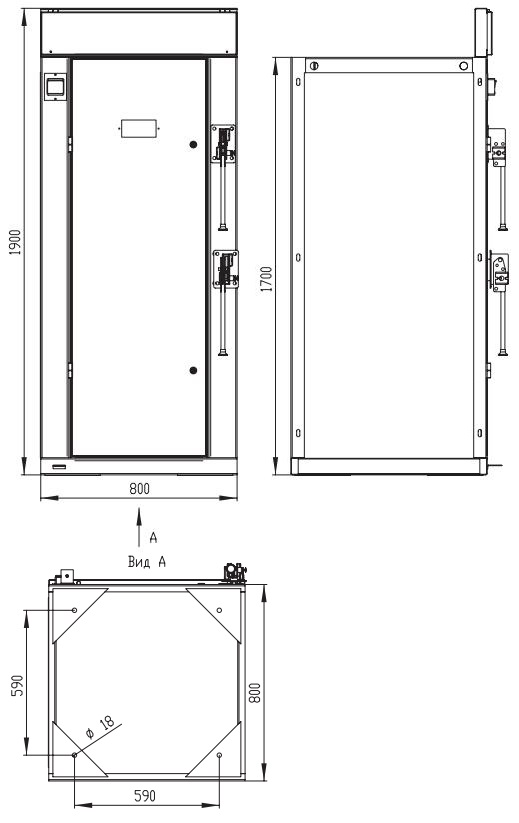

Рис. 1. Внешний вид, габаритные и установочные размеры КСО 393АТ

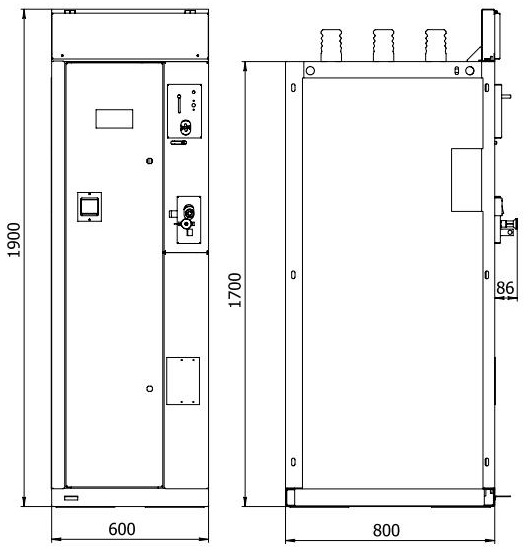

Рис. 1. Внешний вид, габаритные и установочные размеры КСО 393АТ-М

УСТРОЙСТВО ИЗДЕЛИЯ. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ, БЛОКИРОВКИ.

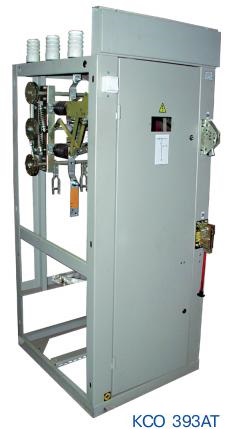

Камера КСО 393АТ представляет собой каркас, сваренный из стальных штампованных профилей. В верхней части каркас имеет отверстия для строповки при погрузочно-разгрузочных работах, отверстия в боковых стойках, предназначенные для стыковки камер между собой, отверстия в основании - для крепления к закладным элементам фундамента.

Со стороны фасада камера закрывается дверью, которая запирается на замок. В двери имеется смотровое окно для визуального контроля за выполнением производимых операций, в частности, за включением и отключением контактных и заземляющих ножей разъединителей, а также общего обзора внутри камеры, где размещается аппаратура, состав которой зависит от назначения камеры.

В верхней части камер устанавливаются опорные изоляторы для монтажа сборных шин.

По схемам главных цепей серия КСО 393АТ включает следующие типы камер:

- камера ввода;

- камера отходящей линии;

- камера секционного разъединителя;

- камера трансформаторов напряжения

Аппаратный состав камер:

- выключатель нагрузки ВНА;

- разъединитель с заземляющими ножами РВЗ;

- заземлитель ЗР;

- трансформаторы тока (опорные);

- трансформатор напряжения ОЛСП, ЗНОЛ (НАМИ);

- ограничитель перенапряжения (ОПН)

Для исключения ошибочных операций при производстве оперативных переключений в составе камер выполняются необходимые блокировки, обеспечивающие:

- фиксацию конечных положений приводов РВЗ и ЗР во включенном и отключенном положениях;

- запрет включения заземляющих ножей разъединителя при включенных контактных ножах;

- запрет включения контактных ножей разъединителя при включенных заземляющих ножах;

- блокировку открывания двери камеры при включенном выключателе нагрузки

Камера КСО 393АТ со схемой главных цепей №52 является линейной (на два присоединения). В ней применено поперечное относительно фасада размещение по бокам трех выключателей нагрузки типа ВНА (шинный и два линейных), что позволило сохранить высоту камеры и установочные размеры.

Для исключения ошибочных операций при производстве оперативных переключений в составе камеры выполнены дополнительные к перечисленным выше блокировки, которые обеспечивают:

- запрет оперирования приводами заземляющих ножей выключателей нагрузки без расфиксации;

- запрет открывания двери камеры при включенном шинном выключателе нагрузки.

Пример последовательности операций при отключении и включении выключателя нагрузки:

1) поднять за поводок шторку блокиратора привода главных ножей выключателя нагрузки, открывая отверстие привода. Вставить рукоятку в отверстие;

2) выключить выключатель нагрузки поворотом рукоятки против часовой стрелки и вытащить рукоятку.

3) вставить рукоятку в отверстие блокиратора привода заземляющих ножей, расфиксировать привод вытягиванием грибка фиксатора (при наличии навесного замка - последний снять) и поворотом рукоятки по часовой стрелке включить заземляющие ножи до фиксации привода (при необходимости закрыть фиксатор привода замком). Вытащить рукоятку.

Последовательность операций при включении выключателя нагрузки производится в обратном порядке.

Направление вращения рукояток приводов левого выключателя нагрузки при включении и отключении обратное из-за его зеркального расположения.

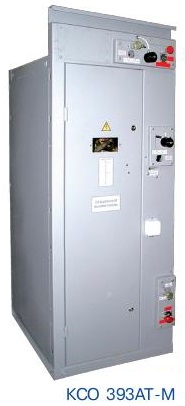

Еще одной модификацией камеры КСО 393АТ является ее малогабаритное исполнение КСО 393АТ-М.

В серии камер КСО 393АТ-М применено поперечное относительно фасада расположение выключателя нагрузки и разъединителей, что позволило уменьшить ширину камеры до 600 мм. Благодаря этому уменьшается длина щита распределительного устройства высокого напряжения (УВН) по сравнению с длиной УВН, собранного на камерах серии КСО 393АТ.

По схемам главных цепей серия КСО 393АТ-М включает следующие типы камер:

- камера ввода;

- камера секционного выключателя (левое и правое исполнение). Внутри камеры располагается:

- выключатель нагрузки типа ВНА

- разъединители с заземляющими ножами РВЗ;

- трансформатор напряжения типа ОЛСП;

- ограничители перенапряжения (ОПН).

Для исключения ошибочных операций при производстве оперативных переключений в составе камер выполняются необходимые электромеханические (применение блок-замков) и механические (шторные механизмы, специальные рукоятки, фиксаторы) блокировки, которые обеспечивают:

- фиксацию конечных положений приводов разъединителя РВЗ и РВФЗ во включенном и отключенном положениях;

- запрет включения заземляющих ножей при включенных контактных ножах;

- запрет включения контактных ножей разъединителя при включенных заземляющих ножах;

- запрет оперирования приводами шинного и линейного разъединителей при включенном выключателе нагрузки.

- запрет включения выключателя нагрузки при включенных заземляющих ножах разъединителей;

- запрет открывания двери камеры при включенном выключателе нагрузки.

Пример последовательности операций при отключении и включении камеры отходящей линии от сборных шин (для левого исполнения камер):

1) вставить рукоятку привода выключателя нагрузки в отверстие блокиратора;

2) выключить выключатель нагрузки поворотом рукоятки против часовой стрелки и вытащить рукоятку;

3) опустить шторку блокиратора выключателя нагрузки за поводок до фиксации в нижнем положении. При этом откроются окна блокиратора линейного разъединителя (РВЗ), сблокированные тягой с блокиратором ВНА;

4) вставить рукоятку привода контактных ножей линейного разъединителя в отверстие привода (круглое), оттянуть на себя грибок фиксатора контактных ножей и поворотом рукоятки против часовой стрелки отключить контактные ножи до фиксации привода;

5) вставить рукоятку привода заземляющих ножей в отверстие привода (фигурное) и оттянув на себя грибок фиксатора привода поворотом рукоятки по часовой стрелке включить заземляющие ножи до фиксации привода. Рукоятку в этом положении привода вытащить нельзя, следовательно, нельзя поднять шторки и открыть отверстие привода ВНА;

6) переместить влево за поводок шторку приводов шинного разъединителя, открыв окна приводов. Блокировка шторок в это время будет снята, т.к. блок-замок будет расфиксирован подачей напряжения через замкнутые контакты двух конечных выключателей:

- конечный выключатель блокиратора выключателя нагрузки (замкнуты в нижнем положении шторок);

- конечный выключатель на выключателе нагрузки (замкнуты при отключенном положении ВНА);

7) вставить рукоятку привода контактных ножей разъединителя, оттянуть грибок фиксатора и поворотом рукоятки по часовой стрелке отключить контактные ножи разъединителя до фиксации привода.

8) вставить рукоятку привода заземляющих ножей в фигурное отверстие и поворотом рукоятки (оттянув грибок фиксатора) против часовой стрелки (рукоятка остается в отверстие привода) включить заземляющие ножи до фиксации привода.

Последовательность операций при подключении камеры производится в обратном порядке:

1) поворотом рукоятки (оттянуть грибок фиксатора) привода заземляющих ножей по часовой стрелке отключить заземляющие ножи шинного разъединителя (до фиксации привода) и вытащить рукоятку;

2) вставить рукоятку привода контактных ножей, расфиксировать привод, и поворотом рукоятки против часовой стрелки включить контактные ножи (до фиксации привода). Вынуть рукоятку;

3) переместить шторку блокиратора за поводок вправо до фиксации. При этом замкнутся контакты конечного выключателя, дающего разрешение на снятие блокировки со шторок привода ВНА (блок-замок);

4) поворотом рукоятки против часовой стрелки, расфиксировав привод, отключить заземляющие ножи линейного разъединителя до фиксации привода. Вытащить рукоятку;

5) вставить рукоятку привода контактных ножей линейного разъединителя и, расфиксировав привод, поворотом рукоятки по часовой стрелке включить контактные ножи до фиксации привода. Вытащить рукоятку. Шторка блокиратора поднимется вверх, поднимая одновременно шторку блокиратора ВНА, освобождая отверстие для рукоятки привода ВНА;

6) вставить в отверстие рукоятку привода выключателя нагрузки и поворотом почасовой стрелке включить контактные ножи. Вытащить рукоятку

Для правого исполнения камер изменится направление поворота рукояток приводов шинного разъединителя (РВФЗ) при включении и выключении контактных и заземляющих ножей.

СХЕМЫ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ КАМЕР

Схемы вспомогательных цепей камер включают в себя цепи управления, блокировок, сигнализации, телемеханики, освещения.

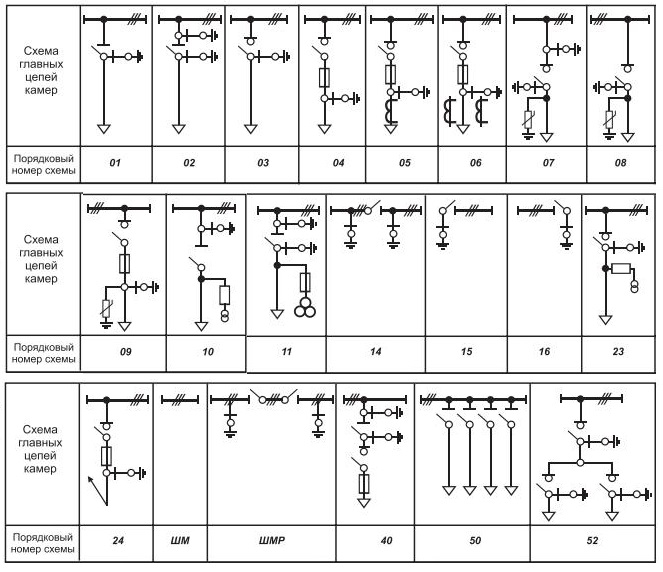

Схемы электрические принципиальные главных цепей камер КСО 393АТ, КСО 393АТ-М

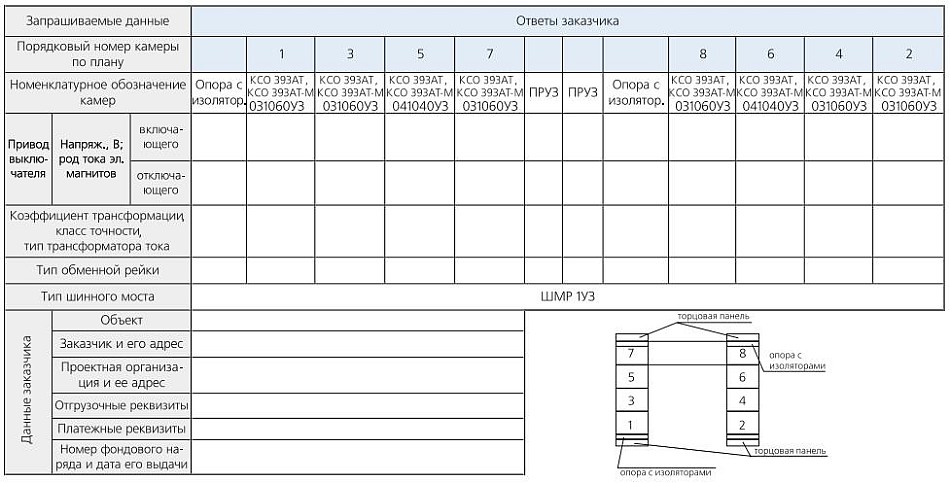

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА ШКАФОВ КСО 393AT, 393AT-M
