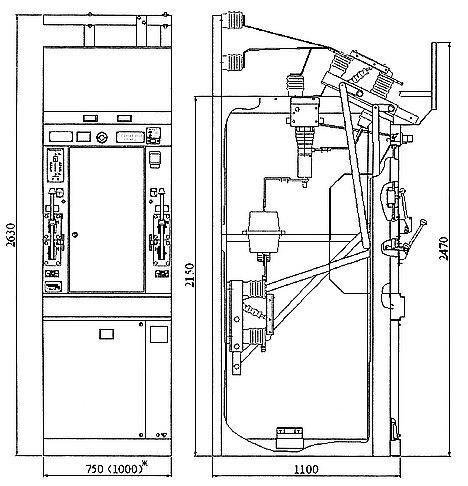

Приложение А Общий вид камеры КСО-Классика (КСО - 298 НН).

Приложение Б Сетка схем главных цепей КСО-Классика ( КСО - 298 НН).

Обозначение

Схема

Обозначение

Схема

1ВВ-600

1ВВ-1000 Отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1;ТА2-ТПОЛ

QSG2 - ЗР

ТАЗ;ТА4-ТЗЛМ (опционально)

7ВВ-600

7ВВ-1000

Ввод, отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1...ТАЗ-ТПОЛ

QS1 (QSG2)-PB3

ТАЗ;ТА4-ТЗЛМ

(опционально)

1.1ВВ-600

1.1ВВ-1000 Отходящая линия

QS1 (QSG1)-PBФ3

Q - BB/TEL

ТА1;ТА2-ТПОЛ

QSG2 - ЗР

ТАЗ;ТА4-ТЗЛМ (опционально)

FV - ОПН-PT/TEL

7.1ВВ-600

7.1ВВ-1000

Ввод, отходящая

линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1...ТАЗ-ТПОЛ

QS1 (QSG2)-PB3

ТАЗ;ТА4-ТЗЛМ

(опционально)

FV - ОПН-PT/TEL

2ВВ-600

2ВВ-1000 Отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1...ТАЗ-ТПОЛ

QSG2 - ЗР

ТАЗ;ТА4-ТЗЛМ

(опционально)

8ВВ-600

8ВВ-1000

Ввод, отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1;ТА2-ТПОЛ

QS2 (QSG2) - РВЗ ТАЗ;ТА4-ТЗЛМ (опционально)

2.1BB-600

2.1BB-1000 Отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1...ТАЗ-ТПОЛ

QSG2 - ЗР

ТАЗ;ТА4-ТЗЛМ

(опционально)

FV - ОПН-PT/TEL

8.1ВВ-600

8.1ВВ-1000

Ввод, отходящая линия

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1;ТА2-ТПОЛ

QS2(QSG2) - РВ3

ТАЗ;ТА4-ТЗЛМ

(опционально)

FV - ОПН-PT/TEL

4.1ВВ-600

4.1BB-1000 Секционный выключатель с боковым переходом

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1;ТА2-ТПОЛ

8.2BB-600

8.2BB-1000

Ввод, отходящая линия с боковым вводом

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1;ТА2-ТПОЛ

QS2 (QSG2)-PB3

5ВВ-600

5ВВ-1000

Секционный

выключатель с

боковым переходом

QS1 (QSG1)-РВФЗ

Q - BB/TEL

ТА1 - ТАЗ-ТПОЛ

8.4ВВ-600

8.4ВВ-1000

Ввод, отходящая

линия с боковым вводом

QS1 (QSG1)-РВФЗ

Q - BB/TEL

TA1...ТАЗ-ТПОЛ

QS2 (QSG2) - РВЗ

12.1-600ТН

12.1-1000ТН

Трансформатор

напряжения с

боковым переходом

QS1 (QSG1)-РВФЗ

QS2 (QSG2) - PB3

FU - ПКН

FV - ОПН-PT/TEL

TV - ЗхЗНОЛ, ЗхЗНОЛП, НАМИ

24-600

24-1000

Секционный

разъединитель с

боковым переходом

QS1 (QSG1)-РВФЗ

13-400ТН Трансформатор напряжения с заземлителем сборных шин

QS1 (QSG1)-РВФЗ

QSG2 - РВЗ

FU - ПКН

FV - ОПН-PT/TEL

TV - ЗхЗНОЛ,

ЗхЗНОЛП, НАМИ

25-600ТН

25-1000ТН

Трансформатор

напряжения с

секционным

переходом

QS1 (QSG1)-РВФЗ

FU - ПКН

FV - ОПН-PT/TEL

TV - ЗхЗНОЛ,

ЗхЗНОЛП, НАМИ

QS2 (QSG2, QSG3) -РВЗ

14-400ТН

Трансформатор

напряжения

QS1 (QSG1)-РВФЗ FU - ПКН

FV - ОПН-PT/TEL TV - ЗхЗНОЛ, ЗхЗНОЛП, НАМИ

28.3А-1000

28.3А-600

Панель

собственных

нужд с боковым

переходом

QSl (QSG1)-PB3

15-400ТН Трансформатор собственных нужд

QSl (QSG1)-РВФЗ

FU - ПКТ

TV - TM-25(40),

TCKC-40

28А Панель собственных нужд



22-600

22-1000 Кабельная сборка

QSl (QSG1) - РВЗ

31-400П

31-400Л Заземление сборных шин

QSG2 - ЗР (РВ)

22.1-600

22.1-1000 Кабельная сборка

QSl (QSG1)-PBФ3




Приложение В Схема монтажа и установки камер КСО-Классика ( КСО - 298 НН).

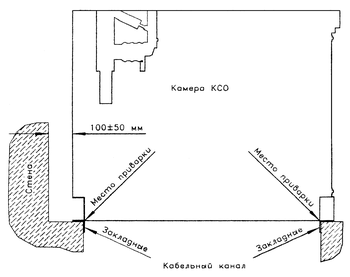

Рис. Б.1. Установка камер на закладные

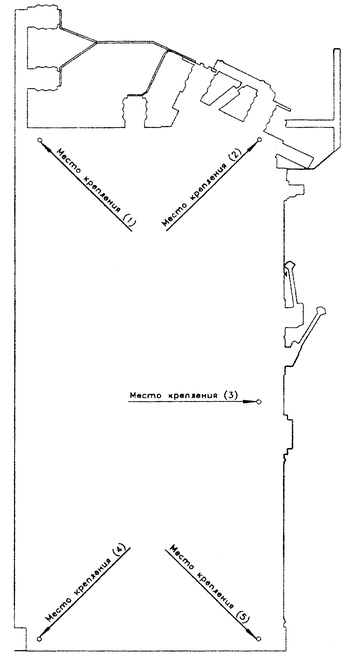

Рис. Б. 2. Места скрепления камер
