Блок представляет собой заглубляемую в землю конструкцию, выполненную из труб различного материала или железобетонных панелей. Стыки труб и панелей заделываются кирпичной кладкой или заливаются бетоном. На рис. 2,б показан бетонный блок, состоящий из железобетонных панелей 1 с каналами 2, через которые прокладываются кабели 3.

Глубина заложения в земле кабельных блоков должна быть не менее глубины заложения кабелей в земляной траншее, считая от верхнего кабеля в блоке.

При прокладке кабелей в блоках через определенные расстояния сооружаются кабельные колодцы, в которых осуществляется соединение кабелей, и через которые выполняется монтаж кабелей. Кабельные колодцы сооружаются в местах изменения направления трассы и на прямолинейных участках. Расстояние между колодцами на прямолинейном участке трассы определяется величиной допустимого тяжения кабеля при прокладке.

При приемке блоков под монтаж кабелей проверяется глубина заложения блоков, их прямолинейность, соосность стыковки труб или панелей. Блоки должны быть уложены в землю с уклоном не менее 0,2% в сторону колодцев для стока попавших в блок грунтовых вод.

Перед монтажом кабелей блочные каналы предварительно прочищают с помощью стальных ершей и проверяют контрольным цилиндром, протаскивая его с помощью тросовой лебедки по блочным каналам. Непосредственной перед прокладкой кабелей их поверхность обильно покрывают смазкой, не содержащей веществ, вредно действующих на оболочку кабеля (солидол, тавот).

Прокладку кабелей в блоках производят, как правило, механизированным способом, поочередно затягивая их в кабельные каналы на участке между двумя соседними колодцами (рис. 3.3). Возможна также сквозная протяжка кабеля через несколько колодцев без разрезания кабеля. Однако усилия тяжения при этом не должны превышать допустимые значения.

Протяжка кабеля

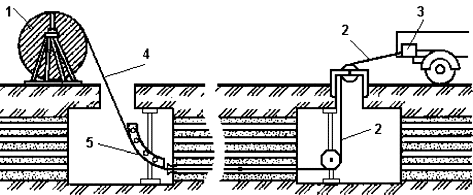

Рис. 3. Протяжка кабеля в блоке: 1 - барабан с кабелем; 2 - трос; 3 - лебедка с контролем усилия тяжения; 4 - кабель; 5 - угловой ролик

При переходе кабелей из блоков в земляную траншею места выхода кабелей из блоков заделываются водонепроницаемым материалом.

Использование блоков увеличивает стоимость КЛ, ухудшает условия охлаждения кабелей, но обеспечивает более надежную защиту кабелей от механических повреждений по сравнению с прокладкой кабелей в земляной траншее.

Блочная прокладка используется при большой стесненности кабельной трассы, пересечениях кабелей других инженерных сооружений, например железных дорог, при прокладке кабелей в химически агрессивных грунтах.
