Страница 5 из 7

Открытая прокладка кабелей в цехах промышленных предприятий выполняется по опорным конструкциям, изготавливаемым в виде: стальных стоек с полками или лотками; стоек со скобами или кронштейнами; настенных полок и лотков.

Открытую прокладку кабелей ведут как механизированным, так и ручным способом. Тяжелые кабели большой длины прокладывают с помощью лебедки по линейным и угловым роликам. Легкие и короткие кабели разматывают вручную, а затем переносят и укладывают на опорные конструкции.

Расположение одножильных и трехжильных кабелей на опорных конструкциях (полках, лотках) показано на рис. 5. Проложенные кабели жестко закрепляются скобами (хомутами) в конечных точках, непосредственно у соединительных и концевых муфт, с обеих сторон на поворотах трассы.

Конструкции, на которые укладываются небронированные кабели, должны иметь исполнение, исключающее возможность механического повреждения оболочек кабелей. Поэтому в местах жесткого крепления небронированных кабелей со свинцовой или алюминиевой оболочкой используются прокладки из эластичного материала. Небронированные кабели с пластмассовой оболочкой (шлангом), кабели СПЭ, а также бронированные кабели допускается крепить к конструкциям без таких прокладок.

Расположение кабелей

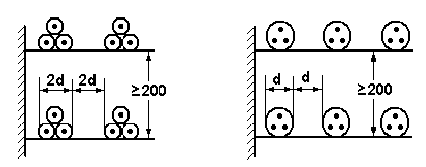

Рис. 5. Расположение кабелей на опорных конструкциях

Проход кабелей через перегородки, стены и междуэтажные перекрытия производится в трубах или проемах. После прокладки кабелей зазоры в трубах и проемах должны быть заделаны легко пробиваемым несгораемым материалом.

Все опорные металлические конструкции должны быть электрически соединены между собой и подключены к заземляющему устройству не менее чем в двух местах.

Открыто прокладываемые кабели обозначаются бирками с указанием марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт указываются номер муфты и дата ее монтажа. Бирки должны быть стойкими к воздействию окружающей среды и устанавливаются в начале и конце линии и по ее длине через 50 м, а также на поворотах трассы и в местах прохода кабелей через перегородки и перекрытия (с обеих сторон прохода).
