При прокладке в одном направлении большого количества кабелей (более 20), что характерно для энергоемких промышленных предприятий, используются кабельные сооружения: тоннели, галереи, эстакады, каналы. Подземный кабельный тоннель (рис. 4,а) сооружается из сборного железобетона 1. Внутри тоннеля по опорным конструкциям 2 прокладываются кабели 3. Размеры тоннеля должны обеспечивать двухстороннее обслуживание кабелей.

Галереи и эстакады принципиально отличаются от тоннелей тем, что располагаются над поверхностью земли на железобетонных стойках и используются на производствах, где возможны скопления горючих и взрывоопасных газов, тяжелее воздуха, и в местах с высокой агрессивностью грунта.

На территории промышленных предприятий кабели могут прокладываться в каналах (рис. 4,б). Плита 1 верхнего перекрытия канала выполняется съемной, массой не более 70 кг, что обеспечивает подъем этой плиты вручную и удобное обслуживание кабелей при эксплуатации.

При приемке кабельных сооружений под монтаж кабелей проверяется соответствие этих сооружений проекту кабельной линии. В тоннелях и каналах должны быть выполнены мероприятия по предотвращению попадания в них технологических и грунтовых вод: стыки железобетонных конструкций должны быть герметизированы, полы - иметь уклон не менее 0,5% в сторону водосборников.

Кабельные сооружения должны быть оборудованы электрическим освещением, сетью для подключения переносных светильников и инструмента, обеспечены естественной или искусственной вентиляцией и средствами пожаротушения. Кабельные сооружения большой длины должны делиться на отсеки длиной не более 150 м несгораемыми перегородками.

Прокладка кабелей

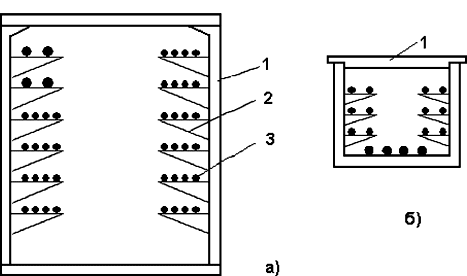

Рис. 4. Прокладка кабелей в тоннеле (а) и канале (б)

В кабельных сооружениях с целью пожарной безопасности кабели прокладываются без наружного джутового покрова, СПЭ кабели - в защитной оболочке из поливинилхдорида пониженной горючести (ПвВнг, АПвВнг).

С целью сокращения количества соединительных муфт кабели в кабельных сооружениях прокладываются, как правило, целыми строительными длинами.

Прокладка кабелей сечением 25 мм и более, за исключением небронированных кабелей в свинцовой оболочке, выполняется по кабельным конструкциям (консолями), располагаемыми друг от друга на расстоянии не более 1 м. Небронированные кабели в свинцовой оболочке и небронированные кабели всех исполнений сечением 16 мм и менее должны прокладываться по лоткам или полкам. Кабели напряжением до 1 кВ должны располагаться в кабельных сооружениях над кабелями напряжением выше 1 кВ.

После прокладки кабелей каналы закрываются верхними съемными плитами и засыпаются слоем земли толщиной не менее 0,3 м. На огражденных территориях промышленных предприятий засыпка кабельных каналов землей не обязательна. Подземные тоннели должны иметь поверх перекрытия слой земли толщиной не менее 0,5 м.
