NU6 УЗИП CHINT - Информация для заказа NU6-II Низковольтное оборудование

Страница 2 из 3

6. Информация для заказа NU6-II, однополюсный

Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Стандарт	RoHS
5	275	нет	180	152101	-
5	320	нет	180	152102	-
Б	385	нет	180	152103	-
Б	460	нет	180	152104	-
5	510	нет	180	152105	-
5	550	нет	180	152106	-
15	275	нет	180	152107	-
15	320	нет	180	152108	-
15	385	нет	180	152109	-
15	460	нет	180	152110	-
15	510	нет	180	152111	-
15	550	нет	180	152112	-
25	275	нет	180	152113	-
25	320	нет	180	152114	-
25	385	нет	180	152115	-
25	460	нет	180	152116	-
25	510	нет	180	152117	-
25	550	нет	180	152118	-
40	275	нет	90	152119	-
40	320	нет	90	152120	-
40	385	нет	90	152121	-
40	460	нет	90	152122	-
40	510	нет	90	152123	-
40	550	нет	90	152124	-

Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Стандарт	RoHS
5	275	Да	180	152125
5	320	Да	180	152126
5	385	Да	180	152127
5	460	Да	180	152128
5	510	Да	180	152129
5	550	Да	180	152130
15	275	Да	180	152131
15	320	Да	180	152132	-
15	385	Да	180	152133	-
15	460	Да	180	152134	-
15	510	да	180	152135	-
15	550	Да	180	152136	-
25	275	да	180	152137	-
25	320	Да	180	152138	-
25	385	Да	180	152139	-
25	460	Да	180	152140	-
25	510	Да	180	152141	-
25	550	Да	180	152142	-
40	275	Да	90	152143	-
40	320	Да	90	152144	-
40	385	да	90	152145	-
40	460	да	90	152146	-
40	510	да	90	152147
40	550	да	90	152148

NU6- II, двухполюсный

Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанцион	ОК	Код заказа
Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	ного управления		Стандарт	RoHS
5	275	нет	90	152149
5	320	нет	90	152150
5	385	нет	90	152151
5	460	нет	90	152152
5	510	нет	90	152153
5	550	нет	90	152154
15	275	нет	90	152155
15	320	нет	90	152156
15	385	нет	90	152157
15	460	нет	90	152158
15	510	нет	90	152159
15	550	нет	90	152160
25	275	нет	90	152161
25	320	нет	90	152162
25	385	нет	90	152163
25	460	нет	90	152164
25	510	нет	90	152165
25	550	нет	90	152166
40	275	нет	45	152167
40	320	нет	45	152168	-
40	385	нет	45	152169	-
40	460	нет	45	152170
40	510	нет	45	152171
40	550	нет	45	152172
5	275	да	90	152173
5	320	да	90	152174
5	385	да	90	152175
5	460	Да	90	152176
5	510	да	90	152177
5	550	да	90	152178
15	275	да	90	152179
15	320	да	90	152180
15	385	да	90	152181
15	460	да	90	152182
15	510	да	90	152183
15	550	да	90	152184
25	275	да	90	152185
25	320	да	90	152186
25	385	да	90	152187
25	460	да	90	152188
25	510	да	90	152189
25	550	да	90	152190
40	275	да	45	152191
40	320	да	45	152192
40	385	да	45	152193
40	460	да	45	152194
40	510	да	45	152195	-
40	550	да	45	152196	-
40	550	да	45	152196	-

NU6- II, трехполюсный

Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Стандарт	RoHS
5	275	нет	60	152197	-
5	320	нет	60	152198	-
5	385	нет	60	152199	-
5	460	нет	60	152200	-
Б	510	нет	60	152201	-
5	550	нет	60	152202
15	275	нет	60	152203
15	320	нет	60	152204
15	385	нет	60	152205
15	460	нет	60	152206
15	510	нет	60	152207
15	550	нет	60	152208
25	275	нет	60	152209
25	320	нет	60	152210
25	385	нет	60	152211
25	460	нет	60	152212	-
25	510	нет	60	152213
25	550	нет	60	152214	-
40	275	нет	30	152215
40	320	нет	30	152216
40	385	нет	30	152217
40	460	нет	30	152218	-
40	510	нет	30	152219
40	550	нет	30	152220
5	275	Да	60	152221
5	320	да	60	152222
5	385	Да	60	152223
5	460	да	60	152224	-
5	510	да	60	152225
5	550	да	60	152226
15	275	Да	60	152227
15	320	да	60	152228
15	385	да	60	152229
15	460	Да	60	152230
15	510	Да	60	152231	_
15	550	да	60	152232
25	275	Да	60	152233	_
25	320	Да	60	152234
25	385	Да	60	152235	_
25	460	Да	60	152236
25	510	да	60	152237	_
25	550	Да	60	152238
40	275	Да	30	152239	-
40	320	да	30	152240	-
40	385	Да	30	152241	-
40	460	Да	30	152242	-
40	510	да	30	152243	-
40	550	Да	30	152244	-

NU6- II, четырехполюсный

Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
Номинальный разрядный ток,кА	Максимальное длительное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Стандарт	RoHS
5	275	нет	45	152245	-
5	320	нет	45	152246	-
Б	385	нет	45	152247	-
5	460	нет	45	152248	-
5	510	нет	45	152249	-
5	550	нет	45	152250	-
15	275	нет	45	152251	-
15	320	нет	45	152252	-
15	385	нет	45	152253	-
15	460	нет	45	152254	-
15	510	нет	45	152255	-
15	550	нет	45	152256	-
25	275	нет	45	152257	-
25	320	нет	45	152258	-
25	385	нет	45	152259	-
25	460	нет	45	152260	-
25	510	нет	45	152261	-
25	550	нет	45	152262	-
40	275	нет	15	152263	-
40	320	нет	15	152264	-
40	385	нет	15	152265	-
40	460	нет	15	152266	-
40	510	нет	15	152267	-
40	550	нет	15	152268	-
5	275	да	45	152269	-
5	320	да	45	152270	-
5	385	Да	45	152271	-
5	460	да	45	152272	-
5	510	Да	45	152273	-
5	550	Да	45	152274
15	275	да	45	152275	-
15	320	Да	45	152276	-
15	385	Да	45	152277	-
15	460	да	45	152278
15	510	Да	45	152279
15	550	Да	45	152280	-
25	275	Да	45	152281
25	320	да	45	152282	-
25	385	Да	45	152283	-
25	460	Да	45	152284	-
25	510	да	45	152285
25	550	Да	45	152286
40	275	да	15	152287	-
40	320	Да	15	152288	-
40	385	Да	15	152289	-
40	460	Да	15	152290	-
40	510	да	15	152291	-
40	550	Да	15	152292

NU6-III Низковольтное устройство для защиты от импульсных перенапряжений

Характеристики

Соответствует: международные сертификаты - в стадии оформления;

Электрические параметры: однофазные силовые системы распределения и управления переменного тока 230 В, 50/60 Гц;

Ток короткого замыкания: до 10 кА (8/20 мкс);

Применение: защита электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений;

Соответствует: ГОСТ Р 51992.

Технические данные

2.1 Технические параметры

Тип	Uoc (1,2/50 мкс), кВ	Максимальное длительное рабочее напряжение Uc(B~)	Уровень защиты Up,кВ
		275	1.5
	2	320	1.5
		385	1.5
		275	1.5
	3	320	1.5
		385	1.5
		275	1.5
	4	320	1.5
NU6-III		385	1.5
		275	1.5
	6	320	1.5
		385	1.5
		275	1.5
	10	320	1.5
		385	1.5
	20	275	1.5
	20	320	1.5

3. В таблице ниже приведены виды защиты УЗИП в зависимости от типа конструкции

Тип	Uc(B~)	Тип конструкции и вид защиты
NU6-III	275 320 385	Комбинированного типа (с газоразрядной трубкой и нелинейным устройством, чувствительным к изменению напряжения) L-PE/N-PE	Ограничивающего типа (с нелинейным устройством, чувствительным к изменению напряжения) L-PE/N-PE		Комбинированного типа (с газоразрядной трубкой и нелинейным устройством, чувствительным к изменению напряжения) L/N-PE	Ограничивающего типа (с нелинейным устройством, чувствительным к изменению напряжения) L/N-PE
NU6-III	275 320 385
NU6-III	275 320 385
NU6-III	275 320
	385		Ограничивающего типа (с нелинейным устройством, чувствительным к изменению напряжения) L-PE/N-PE	Комбинированного типа (с газоразрядной трубкой и нелинейным устройством, чувствительным к изменению напряжения) L-N/N-PE		Ограничивающего типа (с нелинейным устройством, чувствительным к изменению напряжения) L/N-PE
NU6-III	275 320 385
NU6-III	275 320

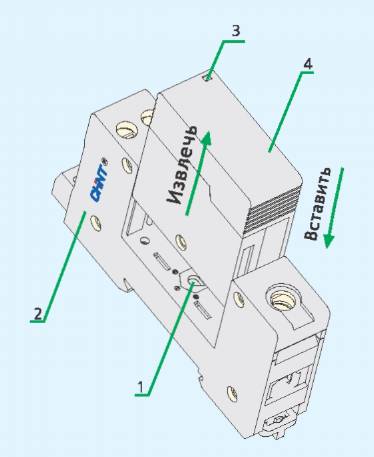

4. Функции

Изделие состоит из двух независимых компонентов: сменного защитного модуля 4 и основания 2;

Когда изделие повреждено, часть 3 указывает на необходимость замены сменного защитного модуля 4 без отключения цепей;

Часть 1 предназначена для исключения установки сменного модуля с несоответствующими параметрами максимального длительного рабочего напряжения

CHINT УЗИП

5. Габаритные и установочные размеры, мм

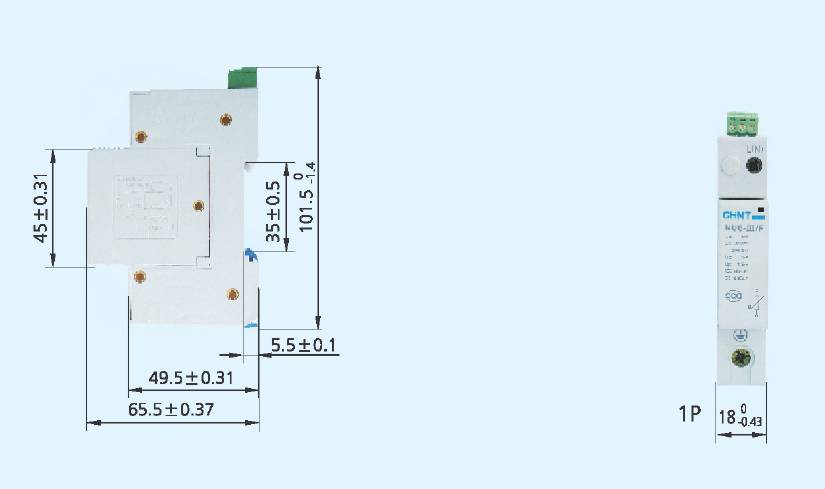

Габаритные и установочные размеры NU6-III/F с выводом для дистанционного управления

Габаритные и установочные размеры NU6-III/F

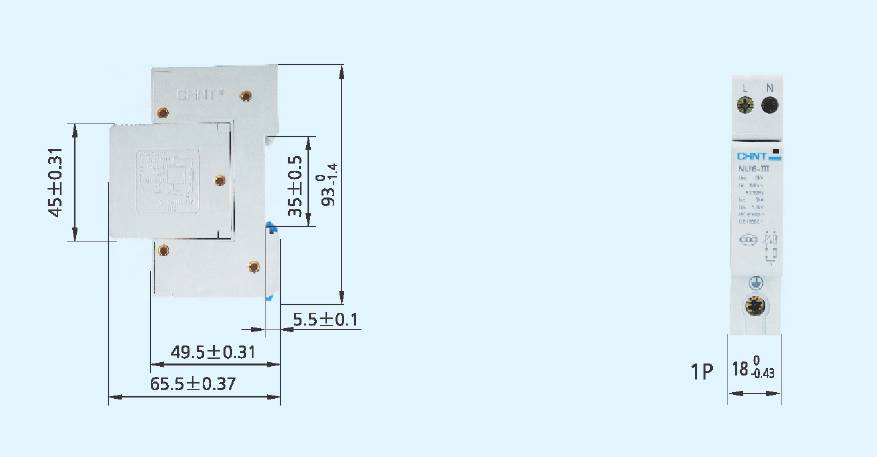

Габаритные и установочные размеры NU6-III без вывода для дистанционного управления

Габаритные и установочные размеры NU6-III
