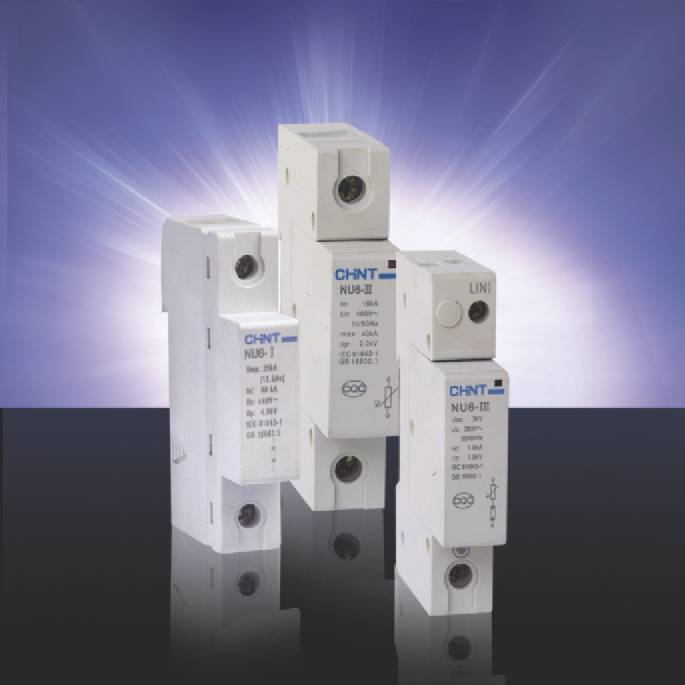

NU6 Низковольтное устройство для защиты от импульсных перенапряжений (УЗИП), производства компании CHINT (Китай) NU6-I
Низковольтное устройство для защиты от импульсных перенапряжений
1. Характеристики
Соответствует: международные сертификаты - в стадии оформления;
Электрические параметры: переменный ток 230/400 В, 50/60 Гц, трехфазный;
Применение: защита электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений;
3. Габаритные и установочные размеры, мм
Соответствует: ГОСТ Р 51992.
2. Технические данные 2.1 Технические параметры
| Тип | Импульсный ток limp | Макс, длительное рабочее напряжение Uc(В~) | Уровень защиты Up(KB) | Номинальный разрядный ток In (8/20 мкс), кА | |
| Ipeak (10/350 мкс), кА | Заряд Q, As | ||||
| NU6-I | 15 | 7.5 | 275 | 4.0 | 25 |
| 320 | 4.0 | ||||
| 385 | 4.0 | ||||
| 440 | 4.0 | ||||
| NU6-I | 25 | 12.5 | 275 | 4.0 | 25 |
| 320 | 4.0 | ||||
| 385 | 4.0 | ||||
| 440 | 4.0 | ||||
| NU6-I | 40 | 20 | 275 | 4.0 | 50 |
| 320 | 4.0 | ||||
| 385 | 4.0 | ||||
| 440 | 4.0 | ||||

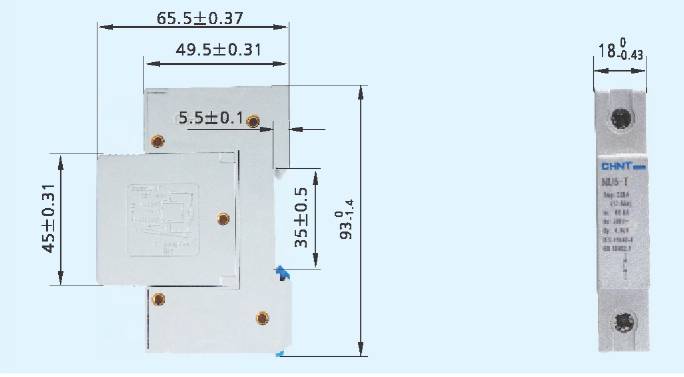

NU6-I (15кА, 25кА)

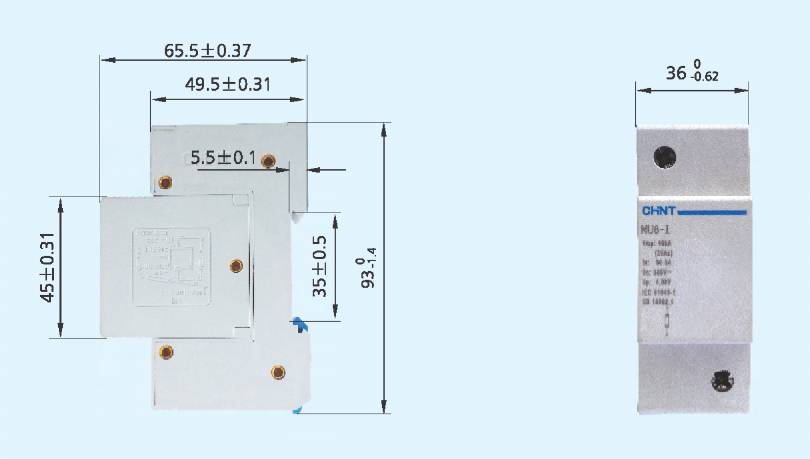

NU6-I (40кА)
4. Информация для заказа
| Тип | Импульсный ток limp peak (10/350 мкс), кА | Макс, длительное рабочее напряжение Uc(В~) | OK | Код заказа | |
| Стандарт | RoHS | ||||
| NU6-1 | 15 | 275 | 180 | 152001 | - |
| NU6-1 | 15 | 320 | 180 | 152002 | - |
| NU6-1 | 15 | 385 | 180 | 152003 | - |
| NU6-1 | 15 | 440 | 180 | 152004 | - |
| NU6-1 | 25 | 275 | 180 | 152005 | - |
| NU6-1 | 25 | 320 | 180 | 152006 | - |
| NU6-1 | 25 | 385 | 180 | 152007 | - |
| NU6-1 | 25 | 440 | 180 | 152008 | - |
| NU6-1 | 40 | 275 | 180 | 152009 | - |
| NU6-1 | 40 | 320 | 180 | 152010 | - |
| NU6-1 | 40 | 385 | 180 | 152011 | - |
| NU6-1 | 40 | 440 | 180 | 152012 | - |
NU6-II Низковольтное устройство для защиты от импульсных перенапряжений
1. Характеристики
Соответствует: международные сертификаты - в стадии оформления;
Число полюсов: 1,2,3, 4;
Электрические параметры: переменный ток 230/400 В, 50/60 Гц;
Применение: защита электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений;
Соответствует: ГОСТ Р 51992.
2. Технические данные 2.1 Технические параметры
| Тип | Макс, длительное рабочее напряжение Uc(B~) | Уровень защиты Up, кВ | Номинальный разрядный ток In (8/20 мкс), кА | Макс, разрядный ток Imax (8/20 мкс), кА | Категория размещения защищенного аппарата |
| NU6-II | 275 | 1.2 | 5 | 15 | I, II, ш |
| 320 | 1.5 | I, II, ш | |||
| 385 | 1.8 | I, II, ш | |||
| 460 | 2.0 | II, ш | |||
| 510 | 2.5 | II, ш | |||
| 550 | 3.0 | II, ш | |||
| 275 | 1.2 | I, II, ш | |||
| NU6-II | 320 | 1.5 | 15 | 40 | I, II, ш |
| 385 | 1.8 | II, ш | |||
| 460 | 2.0 | II, ш | |||
| 510 | 2.5 | II, ш | |||
| 550 | 3.0 | ш | |||
| 275 | 1.2 | I, II, ш | |||
| NU6-II | 320 | 1.5 | 25 | 60 | II, ш |
| 385 | 1.8 | II, ш | |||
| 460 | 2.0 | II, ш | |||
| 510 | 2.5 | ш | |||
| 550 | 3.0 | ш | |||
| 275 | 1.2 | II, ш | |||
| NU6-II | 320 | 1.5 | 40 | 100 | II, ш |
| 385 | 1.8 | II, ш | |||
| 460 | 2.0 | ш | |||
| 510 | 2.5 | ш | |||
| 550 | 3.0 | ш |
3. Выбор УЗИП
а) Номинальное напряжение должно быть меньше или равно Uc;
б) Up меньше максимального импульсного выдерживаемого напряжения;
в) УЗИП по числу полюсов выбирают в зависимости от системы заземления и вида защиты
| Тип | Макс, длительное рабочее напряжение Uc(B~) | Система заземления | Вид защиты | Виды электрических сетей | Число полюсов |
| тт | L-N | 1 фаз., 3 фаз. 4-проводная | 1 | ||
| 275 | TN-S | L-PE, N-PE, L-N | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | |
| TN-C | L-PE | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | ||
| IT | L-N | 1 фаз., 3 фаз. 4-проводная | 1 | ||
| TN-S | L-PE, N-PE, L-N | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | ||
| 320 | TN-C | L-PE | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | |
| TT | L-PE, N-PE, L-N | 1 фаз., 3 фаз. 4-проводная | 1,2,3,4 | ||
| TN-S | L-PE, N-PE, L-N | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | ||
| 385 | TN-C | L-PE | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | |
| TT | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3,4 | ||
| NU6-II | TN-S | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | |
| 460 | TN-C | L-PE, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | |
| IT | L-PE, N-PE, L-L | 1 фаз., 3 фаз.З/4-проводная | 1,2,3,4 | ||
| TT | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3,4 | ||
| TN-S | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | ||
| 510 | TN-C | L-PE, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | |
| IT | L-PE, N-PE, L-L | 1 фаз., 3 фаз. 3/4-проводная | 1,2,3,4 | ||
| TT | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3,4 | ||
| TN-S | L-PE, N-PE, L-N, L-L | 1 фаз., 3 фаз. 5-проводная | 1,2,3,4 | ||
| 550 | TN-C | L-PE, L-L | 1 фаз., 3 фаз. 4-проводная | 1,2,3 | |
| IT | L-PE, N-PE, L-L | 1 фаз., 3 фаз. 3/4-проводная | 1,2,3,4 |

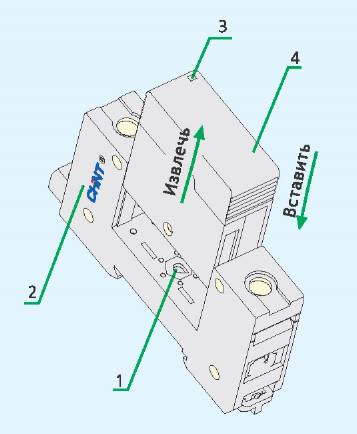

4. Функции
Изделие состоит из двух независимых компонентов: сменного защитного модуля 4 и основания 2;
Когда изделие повреждено, часть 3 указывает на необходимость замены сменного защитного модуля 4 без отключения цепей;
Часть 1 предназначена для исключения установки сменного модуля с несоответствующими параметрами максимального длительного рабочего напряжения
5. Габаритные и установочные размеры, мм

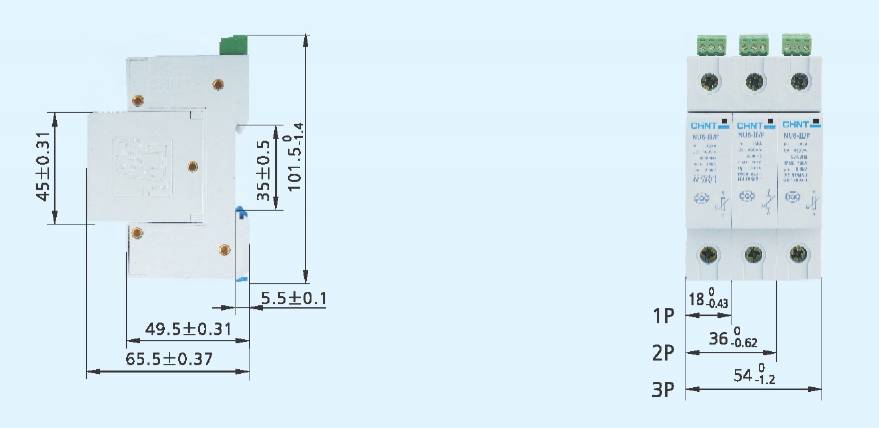

Габаритные и установочные размеры NU6-II/F (5, 15, 25 кА) с выводом для дистанционного управления

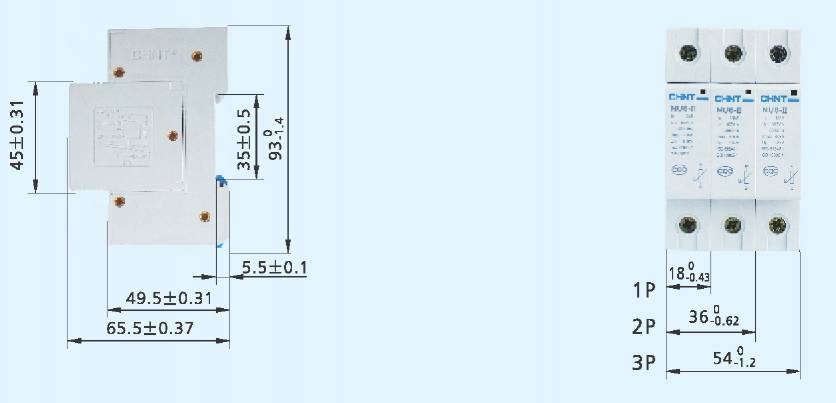

Габаритные и установочные размеры NU6-II (5, 15, 25 кА) без вывода для дистанционного управления

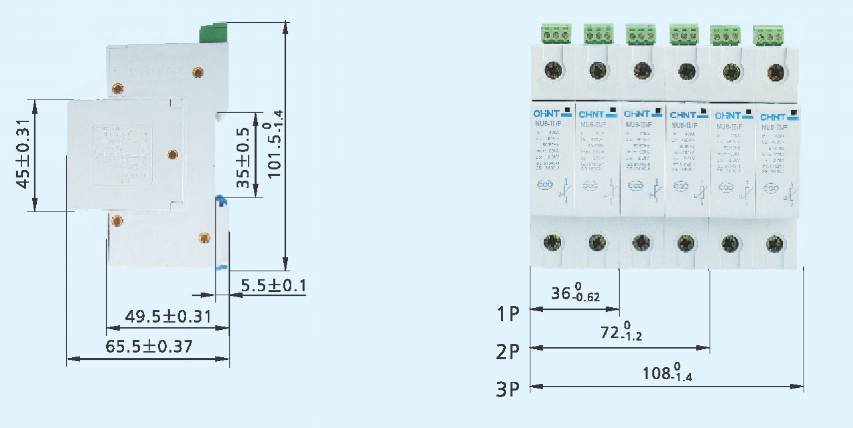

Габаритные и установочные размеры NU6-II/F (40 кА) с выводом для дистанционного управления

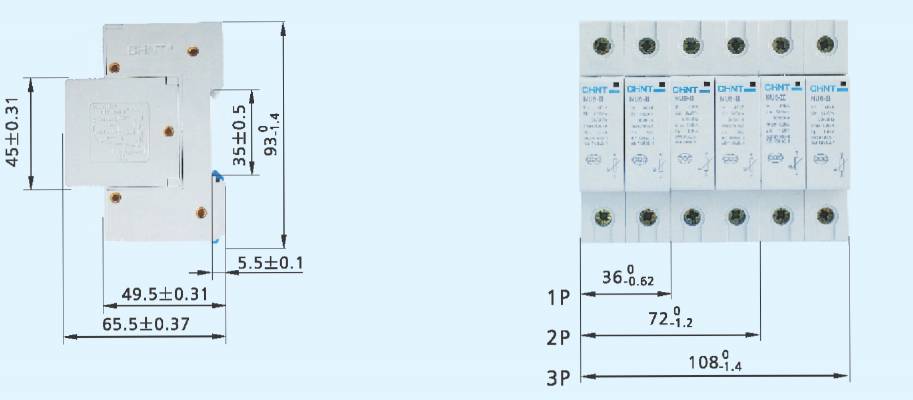

Габаритные и установочные размеры NU6-II/F (40 кА) без вывода для дистанционного управления
