NU6 УЗИП CHINT - Информация для заказа комбинированного и ограничивающего типа

1. NU6 УЗИП CHINT
2. Информация для заказа NU6-II
3. Информация для заказа комбинированного и ограничивающего типа

Страница 3 из 3

6. Информация для заказа

Комбинированного типа (L/N-PE)

Uoc (кВ)	Максимальное длительное рабочее напряжение Uc(B-)	Наличие вывода для дистанционного управления	ОК	Код заказа
				Стандарт	RoHS
2	275	нет	180	152301	-
2	320	нет	180	152302	-
2	385	нет	180	152303	-
3	275	нет	180	152304	-
3	320	нет	180	152305	-
3	385	нет	180	152306	-
4	275	нет	180	152307	-
4	320	нет	180	152308	-
4	385	нет	180	152309	-
6	275	нет	180	152310	-
6	320	нет	180	152311	-
6	385	нет	180	152312	-
2	275	Да	180	152313	-
2	320	да	180	152314	-
2	385	да	180	152315	-
3	275	Да	180	152316	-
3	320	Да	180	152317	-
3	385	да	180	152318	-
4	275	Да	180	152319	-
4	320	Да	180	152320	-
4	385	Да	180	152321	-
6	275	Да	180	152322	-
6	320	да	180	152323	-
6	385	Да	180	152324	-
Комбинированного типа (L-N/N-PE)
Uoc (кВ)	Максимальное длительное рабочее напряжение Uc (B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
				Стандарт	RoHS
6	385	нет	180	152325	-
10	275	нет	180	152326	-
10	320	нет	180	152327	-
10	385	нет	180	152328	-
20	275	нет	180	152329	-
20	320	нет	180	152330	-
6	385	Да	180	152331	-
10	275	да	180	152332	-
10	320	да	180	152333	-
10	385	да	180	152334	-
20	275	Да	180	152335	-
20	320	да	180	152336	-

Комбинированного типа (L-PE/N-PE)

Uoc (кВ)	Максимальное длительное рабочее напряжение Uc(В~)	Наличие вывода для дистанционного управления	ОК	Код заказа
				Стандарт	RoHS
2	275	нет	180	152337	-
2	320	нет	180	152338	-
2	385	нет	180	152339	-
3	275	нет	180	152340	-
3	320	нет	180	152341	-
3	385	нет	180	152342	-
4	275	нет	180	152343	-
4	320	нет	180	152344	-
4	385	нет	180	152345	-
6	275	нет	180	152346	-
6	320	нет	180	152347	-
6	385	нет	180	152348
2	275	Да	180	152349	-
2	320	да	180	152350	-
2	385	Да	180	152351	-
3	275	да	180	152352	-
3	320	да	180	152353	-
3	385	Да	180	152354	-
4	275	Да	180	152355	-
4	320	Да	180	152356	-
4	385	Да	180	152357	-
6	275	да	180	152358	-
6	320	да	180	152359	-
6	385	Да	180	152360	-

Ограничивающего типа (L/N-PE)

Uoc (кВ)	Максимальное длитель ное рабочее напряжение Uc(B~)	Наличие вывода для дистанционного управления	ОК	Код заказа
				Стандарт	RoHS
2	275	нет	180	152361	-
2	320	нет	180	152362	-
2	385	нет	180	152363	-
3	275	нет	180	152364	-
3	320	нет	180	152365	-
3	385	нет	180	152366	-
4	275	нет	180	152367	-
4	320	нет	180	152368	-
4	385	нет	180	152369	-
6	275	нет	180	152370	-
6	320	нет	180	152371	-
6	385	нет	180	152372	-
10	275	нет	180	152373	-
10	320	нет	180	152374	-
10	385	нет	180	152375	-
20	275	нет	180	152376	-
20	320	нет	180	152377	-
2	275	да	180	152378	-
2	320	Да	180	152379	-
2	385	Да	180	152380
3	275	Да	180	152381	-
3	320	Да	180	152382	-
3	385	Да	180	152383	-
4	275	Да	180	152384	-
4	320	да	180	152385	-
4	385	Да	180	152386	-
6	275	да	180	152387	-
6	320	Да	180	152388	-
6	385	Да	180	152389	-
10	275	да	180	152390	-
10	320	Да	180	152391	-
10	385	Да	180	152392	-
20	275	да	180	152393	-
20	320	да	180	152394	-

Ограничивающего типа (L-PE/N-PE)

Uoc (кВ)	Максимальное длительное рабочее напряжение Uc (В~)	Наличие вывода для дистанционного управления	OK	Код заказа
				Стандарт	RoHS
2	275	№	180	152395	-
2	320	№	180	152396	-
2	385	№	180	152397	-
3	275	№	180	152398	-
3	320	№	180	152399	-
3	385	№	180	152400	-
4	275	№	180	152401	-
4	320	№	180	152402	-
4	385	№	180	152403	-
6	275	№	180	152404	-
6	320	№	180	152405	-
6	385	№	180	152406	-
10	275	№	180	152407	-
10	320	№	180	152408	-
10	385	№	180	152409	-
20	275	№	180	152410	-
20	320	№	180	152411	-
2	275	Yes	180	152412	-
2	320	Yes	180	152413	-
2	385	Yes	180	152414	-
3	275	Yes	180	152415	-
3	320	Yes	180	152416	-
3	385	Yes	180	152417	-
4	275	Yes	180	152418	-
4	320	Yes	180	152419	-
4	385	Yes	180	152420	-
6	275	Yes	180	152421	-
6	320	Yes	180	152422	-
6	385	Yes	180	152423	-
10	275	Yes	180	152424	-
10	320	Yes	180	152425	-
10	385	Yes	180	152426	-
20	275	Yes	180	152427	-
20	320	Yes	180	152428	-

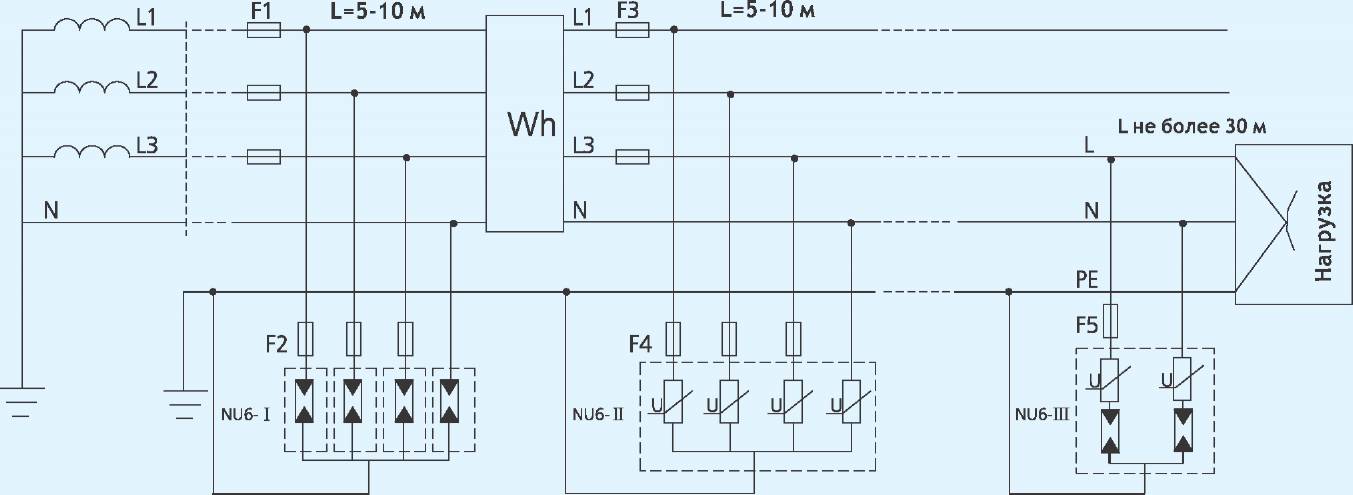

Размещение УЗИП в системе ТТ
