2. СТРУКТУРА И ОСНОВНЫЕ ЭЛЕМЕНТЫ

С целью обеспечения безопасности, шкаф разделен на три отсека (см. рис. 2, 3, 4)

Отсек сборных шин и кабельный отсек разделены выключателем в металлическом баке, заполненном элегазом, что гарантирует безопасность обслуживания и работ по замене установленного оборудования при наличии напряжения на сборных шинах.

ОТСЕК СБОРНЫХ ШИН

Доступ в отсек обеспечивается через съемные люки наверху ячейки или через съемные перегородки с боковых сторон. В отсеке расположены сборные шины, выполненные из чистой электролитической меди сечением 10 х 30 (при номинальном токе сборных шин 630 А) с закругленными кромками. В зависимости от исполнения шкафа, в отсеке также могут располагаться датчики напряжения, позволяющие определять наличие напряжения ШМ.

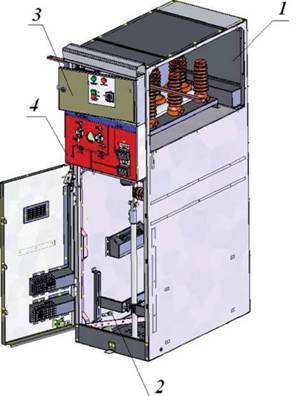

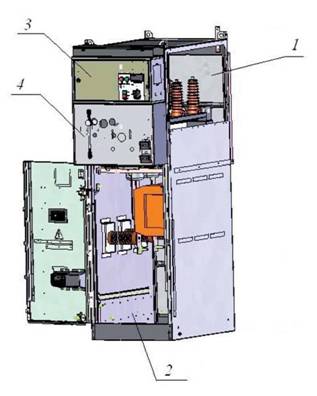

1 — Отсек сборных шин; 2 — кабельный отсек; 3 — отсек вторичных цепей; 4 — выключатель нагрузки FLUORC Рис. 2. Структура шкафа СТ-20 с выключателем серии FLUORC

1 — Отсек сборных шин; 2 — кабельный отсек; 3 — отсек вторичных цепей; 4 — выключатель вакуумный FLUVAC Рис. 3. Структура шкафа СТ-20 с выключателем серии FLUVAC

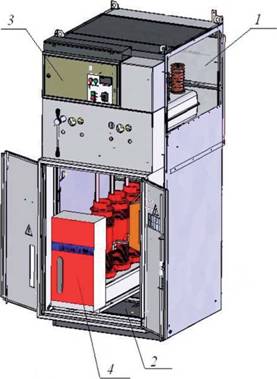

1 — Отсек сборных шин; 2 — кабельный отсек; 3 — отсек вторичных цепей; 4 — выключатель вакуумный VEIVACUUM-L Рис. 4. Структура шкафа СТ-20 с выключателем серии VEIVACUUM-L

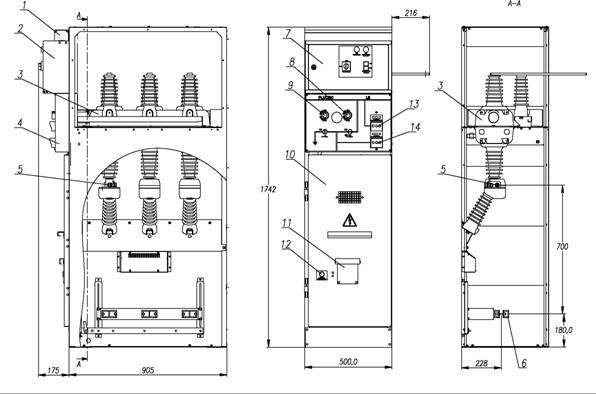

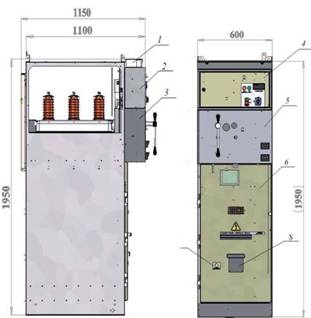

1 — Короб межкамерных соединений; 2 — шкаф вторичных цепей; 3 — выключатель; 4 — лицевая панель выключателя с мнемосхемой; 5 — болт М12 для крепления кабельных наконечников; 6 — хомут крепления кабелей; 7 — дверь шкафа вторичных цепей; 8 — отверстие управления выключателем; 9 — отверстие управления ЗН; 10 — дверь кабельного отсека; 11 — дверка лампочки освещения; 12 — кнопка включения освещения; 13 — индикатор наличия напряжения ШМ; 14 — индикатор наличия напряжения КЛ

Рис. 5. Основные элементы шкафа СТ-20 с выключателем серии FLUORC

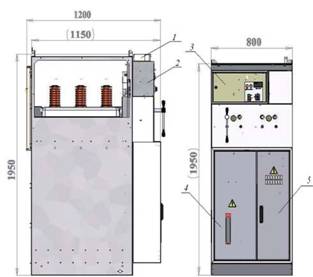

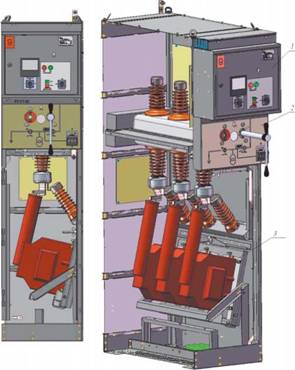

1 — Короб межкамерных соединений; 2 — шкаф вторичных цепей; 3 — дверь шкафа вторичных цепей; 4 — дверь кабельного отсека; 5 —дверь отсека выключателя

Рис. 7. Основные элементы шкафа СТ-20 с выключателем серии VEIVACUUM-L

1 — Короб межкамерных соединений; 2 — шкаф вторичных цепей; 3 — выключатель; 4 — дверь шкафа вторичных цепей; 5 — лицевая панель выключателя с мнемосхемой; 6 — дверь кабельного отсека; 7 — дверка лампочки освещения; 8 — кнопка включения освещения

Рис. 6. Основные элементы шкафа СТ-20 с выключателем серии FLUVAC

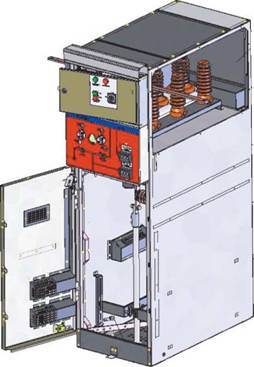

Рис. 8. Схема первичных соединений камер «Ввод», «Линия» 630 А с выключателем серии FLUORC

Назначение камеры	Ввод/Линия
Коммутационный аппарат	Выключатель нагрузки типа" Fluorc"
Номинальный ток гл.цепей	630 А
Номинальное напряжение	20 кВ
Схема первичных соединений

Назначение камеры	Ввод/Линия
Коммутационный аппарат	Выключатель вакуумный типа" Fluorc"
Номинальный ток гл.целей	630 А
Номинальное напряжение	20 кВ
Схема первичных соединений

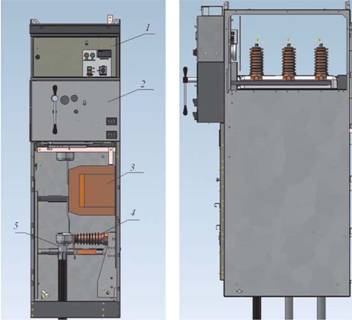

1 — Шкаф релейной защиты и автоматики; 2 — выключатель вакуумный FLUVAC, панель управления выключателем, разъединитель, заземляющие ножи; 3 — измерительные трансформаторы тока; 4 — заземляющие ножи; 5 — место подключения кабеля

Рис. 9. Схема первичных соединений камер «Ввод», «Линия» 630 А с выключателем серии FLUVAC

Назначение камеры	Трансформатор напряжения
Коммутационный аппарат	Выключатель нагрузки типа"Fluorc "
Номинальное напряжение	20 кВ
Схема первичных соединений

1 — Шкаф релейной защиты и автоматики; 2 — выключатель нагрузки FLUORC, панель управления выключателем, разъединитель, заземляющие ножи; 3 — измерительные трансформаторы напряжения

Рис. 10. Схема первичных соединений камер «Трансформатор напряжения» с выключателем серии FLUORC

Назначение камеры	Ввод/Линия
Коммутационный аппарат	Выключатель вакуумный типа eVEI Vacuum-L '+
Номинальный ток гл.цепей	1250 А
Номинальное напряжение	20 кВ
Схема первичных соединений

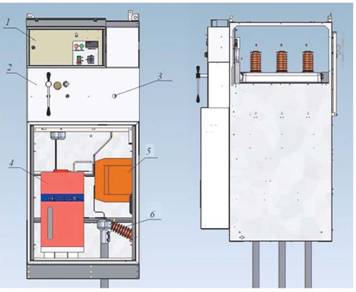

1 — Шкаф релейной защиты и автоматики; 2 — выключатель нагрузки FLUORC, панель управления выключателем, разъединитель; 3 — заземляющие ножи; 4 — выключатель вакуумный VEIVACUUM-L; 5 — измерительные трансформаторы тока; 6 — место подключения кабеля

Рис. 11. Схема первичных соединений камер «Ввод», «Линия» 1250 А с выключателем серии VEIVACUUM-L

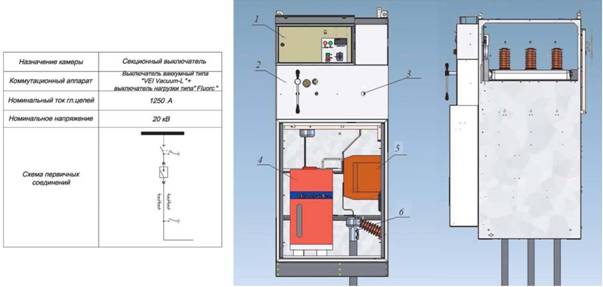

Рис. 12. Схема первичных соединений камер «Секционный выключатель» 1250 А с выключателем серии VEIVACUUM-L

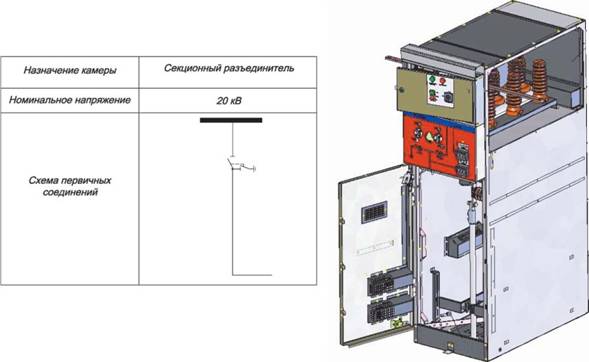

Рис. 13. Схема первичных соединений камер «Секционный разъединитель» с выключателем серии FLUORC

ВЫКЛЮЧАТЕЛЬ НАГРУЗКИ СЕРИИ FLUORC

ВН FLUORC состоит из выключателя нагрузки (ВН) и заземлителя в едином металлическом баке, заполненном элегазом (рис. 14)

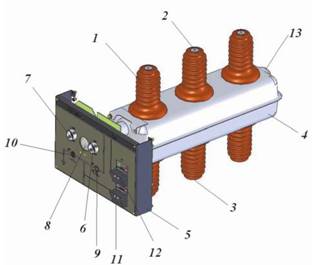

1 — Изолятор; 2 — верхний вывод; 3 — нижний вывод; 4 — корпус из нержавеющей стали; 5 — панель привода; 6 — привод выключателя нагрузки; 7 — привод заземлителя; 8 — смотровое окошко; 9 — мнемосхема положения выключателя; 10 — мнемосхема положения заземлителя; 11 — индикация наличия напряжения на КЛ; 12 — индикация наличия напряжения на LUM; 13 — предохранительный клапан

Рис. 14. Основные элементы выключателя нагрузки серии FLUORC

ВЫКЛЮЧАТЕЛЬ ВАКУУМНЫЙ СЕРИИ FLUVAC

ВВ FLUVAC состоит из вакуумного выключателя (ВВ), разъединителя и заземлителя в едином металлическом баке, заполненном элегазом (рис. 15)

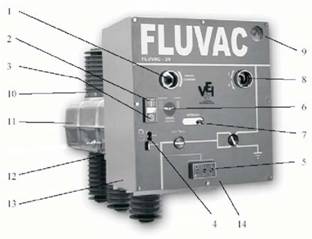

1 — Гнездо рычага ручного ввода пружины; 2 — кнопка включения выключателя; 3 — кнопка отключения выключателя; 4 — защитная блокировка; 5 — контроль наличия напряжения; 6 — индикатор состояния пружины; 7 — блокировка разъединителя; 8 — гнездо рычага приводного механизма; 9 — манометр (по запросу); 10 — изолятор; 11 — бак из нержавеющей стали; 12 — шина заземления; 13 — механизм управления; 14 — мнемосхема

Рис. 15. Основные элементы выключателя нагрузки серии FLUVAC

Газ SF6 (сульфогексафторид, или элегаз), будучи инертным электроотрицательным газом, совершенно безвреден, химически не активен, поэтому в обычных эксплуатационных условиях он не действует ни на какие материалы, применяемые в аппаратостроении, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасительной средой. Низкие температуры сжижения и сублимации дают возможность при обычных условиях эксплуатировать элегазовые аппараты без специального подогрева. Элегаз не горит и не поддерживает горения, следовательно, элегазовые аппараты являются взрыво- и пожаробезопасными.

Бак изготовлен из нержавеющей стали AISI 304 с помощью поперечного изгиба. Эта система обеспечивает высочайшее качество всех элементов. Метод сварки (TIG), используемый для соединения двух частей без депозитного материала, гарантирует соединение без прогаров и высокую степень прочности.

Предохранительный клапан, расположенный на задней стенке бака, обеспечивает выход газов, возникших в результате внутренней дуги, без повреждения передней панели, где может работать персонал.

Особенности конструкции бака (нержавеющая сталь и вертикальные изоляторы фазовых контактов) предотвращают утечку поверхностного тока по изоляторам (короткое замыкание фаз) или соединение входа и выхода одной и той же фазы, которые очень опасны для обслуживающего персонала (например, при замене предохранителей). Бак ВН FLUORC оборудован смотровым окошком для визуального контроля положения основных контактов.

ВЫКЛЮЧАТЕЛЬ СИЛОВОЙ ВАКУУМНЫЙ СЕРИИ VEIVACUUM-L

Выключатели серии обладают следующими основными отличительными особенностями по сравнению с вакуумными выключателями других производителей:

1. Высокая надежность;
2. Высокий коммутационный и механический ресурс;
3. Высокое быстродействие при включении и отключении;
4. Отсутствие необходимости текущего, среднего и капитального ремонтов;
5. Питание от сети постоянного, выпрямленного и переменного оперативного тока в широком диапазоне напряжений;
6. Малое потребление мощности по цепи оперативного питания;
7. Простота монтажа и обслуживания;
8. Малые габариты и вес.

КОНСТРУКЦИЯ

Выключатель состоит из трех полюсов и приводного механизма, закрепленных на металлической раме. Такая конструкция позволяет проводить быстрый и нетрудоемкий монтаж выключателя в ячейки даже с малыми габаритами.

Полюса состоят из оболочки (эпоксидный компаунд), в которую устанавливаются следующие элементы:

1. верхние неподвижные контакты;
2. вакуумная дугогасительная камера (ВДК);
3. гибкое соединение с нижним отходящим контактом;
4. изоляционные тяги подвижных контактов дугогасительной камеры.

Рис. 16. Общий вид выключателя серии VEIVACUUM-L

Рис. 17. Приводной механизм выключателя серии VEIVACUUM-L

Рис. 18. Тележка для выкатного исполнения выключателя серии VEIVACUUM-L

ВДК состоит из герметичного керамического корпуса, обеспечивающего электрическую прочность во внутренней поверхности (вакуум внутри камеры на уровне не более 10'бар (10'Па) поддерживается за счет применения вакуум-плотной изоляционной керамики), токоведущих стержней с коммутирующими контактами, системы металлических экранов и других элементов. Токоведущая система с коммутирующими контактами обеспечивают длительное протекания номинального тока, кратковременное (до 3 с) протекание тока КЗ и гашение дуги в процессе отключения. Система экранов обеспечивает защиту внутренней поверхности изоляционного корпуса от попадания испарившихся частиц материала контактов, выравнивание напряженности поля внутри камеры.

Рис. 19. Основные элементы выключателя нагрузки серии VEIVACUUM-L

В выключателях серии VEIVACUUM-L применяется механический приводной механизм, принцип действия которого основан на использовании энергии сжатой пружины и свободном расцеплении. Предусмотрена возможность выполнения дистанционного управления при установке дополнительных комплектующих (двигателя взвода пружины, катушки отключения и т.д.). Простота конструкции приводного механизма позволяет проводить установку дополнительных комплектующих в любой момент всего срока службы выключателя при возникновении новых требований к КРУ.

КАБЕЛЬНЫЙ ОТСЕК

Доступ в отсек обеспечивается через дверь усиленной конструкции, которая блокируется в закрытом положении. Дверь можно открыть, приподняв ее вверх и потянув на себя. Дверь не откроется, если выключатель находится в рабочем положении или не включен ЗР.

Для обзора отсека на двери расположено смотровое окно, а также лампа освещения. Для осуществления обогрева на боковой стенке кабельного отсека размещен нагревательный элемент, управляемый термостатом, расположенным на внутренней стороне двери.

Для определения наличия напряжения КЛ внутри отсека расположены датчики напряжения (ДН).

Каждая ячейка оборудована шиной заземления, которая легко соединяется с соседними ячейками. Выключатель, заземлитель, а также все другие элементы подсоединены к шине заземления. Навесные элементы заземлены при помощи медных жгутов или гибких кабелей. Все остальные металлические элементы выполнены из оцинкованного листового железа, что гарантирует целостность заземления всего устройства.

Отсек вторичных цепей

В отсеке расположены:

1. короб межкамерных соединений.
2. шкаф вторичных цепей (ШВЦ).

ШВЦ выполнен отдельной встраиваемой сборочной единицей.

В нормальном режиме (при наличии напряжения в цепях управления приводом выключателя) взвод пружин привода осуществляется автоматически мотором-редуктором, расположенном внутри ШВЦ. В этом случае управление выключателем осуществляется кнопками включения и отключения, расположенными на двери ШВЦ. Включение выключателя может быть как местным, так и дистанционным, для чего служит переключатель на двери ШВЦ

Сигнальные лампы расположенные на двери, сигнализируют о включенном выключателе — лампа зеленого цвета, либо замкнутых заземляющих ножах — лампа красного цвета.
