РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО 20кВ СЕРИИ РУ СТ-20 «ГОРОД»

ВВЕДЕНИЕ

Данная инструкция предназначена для оперативного и оперативно-ремонтного персонала обслуживающего распределительные устройства серии СТ-20 ТУ 3414-029-05755476-2008

В инструкции дается общее описание РУ СТ-20, приводятся указания по технике безопасности, оперативному обслуживанию, а также по нанесению надписей, диспетчерских наименований цветовой маркировки. По мере внесения изменений и появления новых разработок к данной инструкции будет выпускаться дополнительная информация.

Список обозначений и сокращений, принятых в инструкции:

ВВ — вакуумный выключатель

ВН — выключатель нагрузки

ЗН — заземляющие ножи

ДН —датчик напряжения

СШ — сборные шины

ШМ — шинный мост

РУ — распределительное устройство

КЛ — кабельная линия

РП — распределительный пункт

ШВЦ — шкаф вторичных цепей

Расшифровка условного наименования типа РУ:

РУ СТ-20 обозначение

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальное напряжение, кВ

Модификация

Устройство

Распределительное

1. ОБЩЕЕ ОПИСАНИЕ

РУ СТ-20 УЗ ТУ 3414-029-05755476-2008 представляет собой набор отдельных шкафов в металлической оболочке, трехфазного переменного тока частоты 50 Гц, на номинальное напряжение 20 кВ, для систем с изолированной нейтралью исполнения «У», категории размещения «3» по ГОСТ 15150.

Шкаф СТ-20 является малогабаритным распредустройством внутренней установки и представляет собой металлоконструкцию, собираемую из профилей, выполненных из стального листа с гальваническим покрытием (цинк или цинкоалюминий). Возможны несколько вариантов типоисполнения шкафов СТ-20, с применением выключателей нагрузки в элегазовой изоляции серии FLUORC, вакуумных выключателей серии FLUVAC, или вакуумных выключателей серии VEIVACUUM-L. Применение этих выключателей позволяет уменьшить габаритные размеры ячеек, по сравнению с ячейками других производителей.

РУ изготавливается и поставляется по индивидуальным заказам для всех видов электрических станций, электроподстанций и систем энергоснабжения аналогичных серий.

Технические данные, основные параметры и характеристики РУ приведены в таблице 1.

Таблица 1

Наименование параметра Значение параметра
Номинальное напряжение, кВ20
Наибольшее рабочее напряжение кВ24
Номинальный ток главных цепей, А630 (1250)
Номинальный ток сборных шин, А630 (1250)
Ток термической стойкости, в течении 1 с, кА16 (20)
Номинальный ток электродинамической стойкости, кА31,5 (50)
Габаритные размеры ячеек , мм:
- ширина500 (600)* (800)**
- глубина905 (1100)* (1 150)**
- высота (с подставкой)1742 (1950)* (1950)**

* В скобках указаны данные для ячеек с применением выключателей серии FLUVAC. ** В скобках указаны данные для ячеек с применением выключателей серии VEIVACUUM-L.

Типовые однолинейные схемы представлены на рис. 1.

РУ СТ-20 типовые схемы

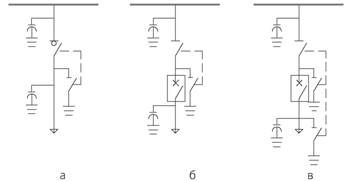

Рис. 1. Типовые однолинейные схемы*: а) с выключателем FLUORC, б) с выключателем FLUVAC, в) с выключателем VEIVACUUM-L.

* Все типовые схемы приведены в приложении.

Классификация исполнений шкафов РУ приведена в таблице 2.

Таблица 2.

Наименование показателя классификации Исполнение
1. Уровень изоляции по ГОСТ 1516.3Нормальная
2. Вид изоляцииВоздушная
3. Наличие изоляции токоведущих частейС изолированными шинами; с неизолированными шинами
4. Наличие выдвижных элементовС выдвижными элементами,
5. Вид линейных высоковольтных подсоединенийКабельные; шинные; воздушные
6. Условия обслуживанияОдностороннее
7. Степень защиты по ГОСТ 14254IP68 для бака выключателя нагрузки IP30 для приводных механизмов IP30 для отсека сборных шин IP30 для кабельного отсека IP30 для отсека вторичных цепей
8. Вид основных шкафов в зависимости от встраиваемой аппаратуры и присоединенияС выключателями высокого напряжения; С разъемными контактными соединениями; С разрядниками или ОПН; С шинными вводами сверху; С кабельными вводами снизу в шкафу; С силовыми предохранителями; Со статическими конденсаторами; Со вспомогательным оборудованием и аппаратурой; Комбинированные
9. Вид управленияМестное, дистанционное
10. Вид поставкиОтдельными шкафами или блоками (по 2 шкафа)

Шкафы РУ оснащены блокировками, исключающими выполнение ошибочных операций, которые могут привести к повреждению ячеек, возникновению условий опасных для обслуживающего персонала и неправильной работе распредустройства.
