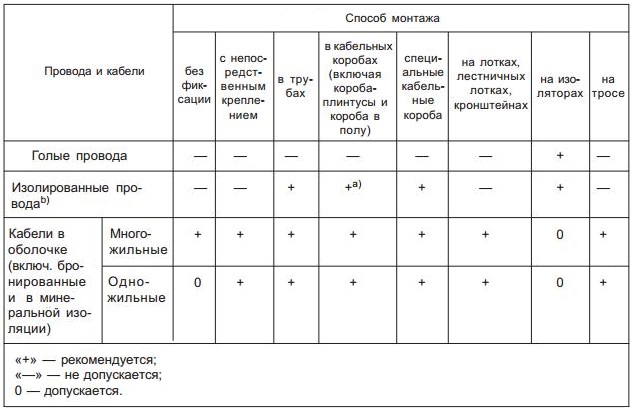

Таблица А.52.1 - Способы прокладки проводов и кабелей

a) Изолированные провода допускаются к применению, если кабельные короба обеспечивают по крайней мере степень защиты IP4X или IPXXD и если оболочка может быть удалена посредством инструмента или намеренных действий.

b) Для изолированных проводов, которые используются как защитные проводники или защитные проводники уравнивания потенциалов, может использоваться любой соответствующий метод монтажа, и они необязательно должны быть проложены в трубах, кабельных коробах или специальных кабельных коробах.

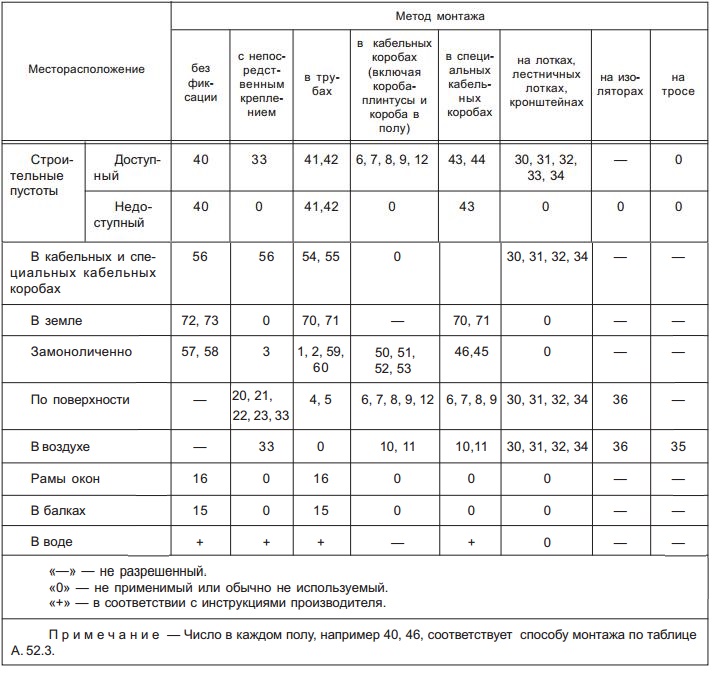

Таблица А.52.2 - Монтаж электропроводки

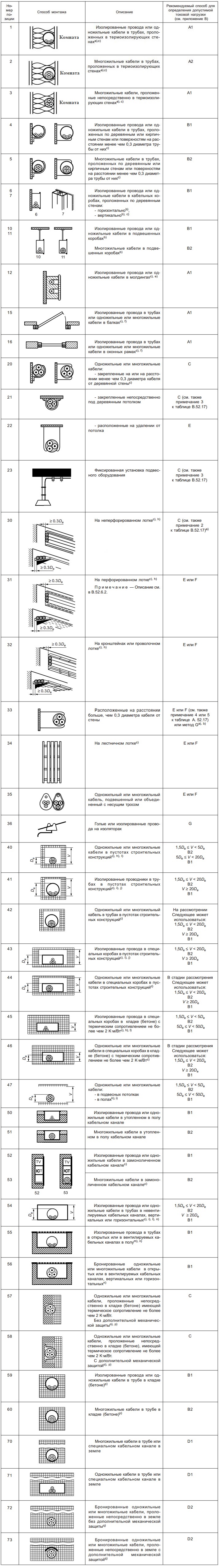

Таблица А.52.3 — Примеры способов монтажа с указаниями по определению допустимых токовых нагрузок

Примечание — Приведенные рисунки являются примерами способа монтажа.

a) Теплопроводимость внутренней поверхности стены не меньше чем .

b) Значения, данные для способов В1 и В2 монтажа в приложении В для одной цепи. Если в коробе больше, чем одна цепь, то поправочные коэффициенты, приведенные в табпице В.52.17. применимы независимо от наличия внутреннего барьера или перегородки.

с) Обратить внимание на случай, когда кабель расположен вертикально и вентиляция ограничивается. Окружающая температура наверху вертикального участка может быть увеличена значительно. Вопрос рассматривается.

d) Значения для ссылочного способа В2 могут использоваться.

е) Термическое сопротивление корпуса, как предполагается, низкое из-за материала конструкции и возможных воздушных пространств. Там, где конструкция по теплопроводности эквивалентна способам монтажа 6 или 7. способ В1 может использоваться.

f) Термическое сопротивление корпуса, как предпопагается, низкое из-за материала конструкции и возможных воздушных пространств. Там, где конструкция по теппопроводности эквивалентна способам монтажа 6, 7, 8, или 9, способы В1 ипи В2 могут испопьзоваться.

g) Поправочные коэффициенты таблицы В.52.17 могут также использоваться.

h) De — внешний диаметр многожильного кабеля:

- 2.2 кабельного диаметра, когда три одножильных кабеля укладываются треугольником, или

- 3 кабельных диаметра, когда три одножильных кабеля кладутся в ппоскости.

i) V явпяется наименьшим размером или диаметром канала каменной кладки или пустоты, или вертикальной глубиной прямоугольного канала в попу ипи перекрытой пустоты, ипи канала. Глубина канапа бопее важна, чем ширина.

j) De — внешний диаметр трубы или вертикальная глубина специального короба.

l) De — внешний диаметр трубы.

m) Для многожильного кабеля — способ монтажа 55 следует испопьзовать для определения допустимой токовой нагрузки, способ В2.

n) Рекомендуется, чтобы эти способы монтажа испопьзовались только в местах, где доступ ограничивается квалифицированным персоналом, чтобы уменьшение допустимой токовой нагрузки и увеличение пожароопасности из-за накоппения пыпи могли быть предотвращены.

o) Для кабелей, имеющих проводники сечением не бопее чем 16 мм2, допустимая токовая нагрузка может быть увеличена.

р) Термическое сопротивление каменной кладки не больше чем 2 Км/Вт, термин «каменная кладка» включает собственно кладку, бетон, штукатурку и т. п. (кроме теплоизоляционных материалов).

q) Данный пример для непосредственно пропоженных под земпей кабелей является удовлетворительным, когда почва имеет термическое сопротивпение порядка 2,5 Км/Вт. Для более низких удельных сопротивлений почвы допустимая токовая нагрузка дпя непосредственно проложенных под землей кабелей заметно выше чем для кабелей, проложенных в трубах.
