Приложение G Падение напряжения в установках потребителей

Дополнительно по теме

Электропроводки

Способы монтажа

Допустимые токовые нагрузки

Пример метода упрощения таблиц

Формулы для экспресс - расчета допустимых токовых нагрузок

Учет влияния токов высших гармоник для симметричных трехфазных систем

Рекомендованные характеристики для труб

Падение напряжения в установках потребителей

Примеры конфигураций параллельных кабелей

Приложение G

Падение напряжения в установках потребителей

Максимальное значение падения напряжения

Падение напряжения между источником питания и любой точкой нагрузки не должно быть больше, чем значения в таблице G.52.1, выраженные относительно значения номинального напряжения установки.

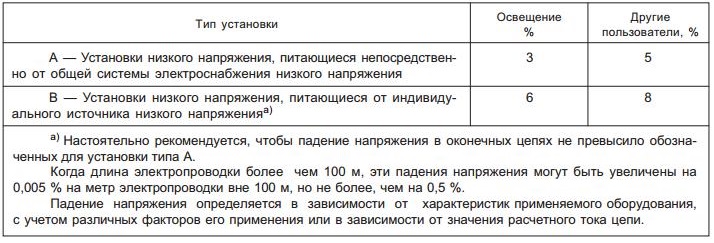

Таблица G.52.1 — Падение напряжения

Примечания

1 Может быть принято большее падение напряжения для двигателя в период запуска и для другого оборудования с высокими пусковыми токами, при условии, что в обоих случаях изменения напряжения остаются в пределах, определенных в соответствующем стандарте на оборудование.

2 Исключаются следующие временные условия;

- переходные процессы в сетях;

- изменение напряжения в аварийных режимах работы.

Падения напряжения могут быть определены по следующей формуле:

где u - падение напряжения в вольтах;

b - коэффициент, равный 1 для трехфазовых схем, и равный 2 для однофазных схем.

Примечание 3 - Трехфазные цепи с нейтральным проводником, полностью несбалансированным (единственная загруженная фаза), считают однофазными цепями;

- удельное сопротивление проводников в нормальных условиях, взятое равным удельному сопротивлению при температуре в нормальных условиях, то есть 1,25 удельного сопротивления при 20 °С, или для меди и для алюминия;

L - длина электропроводки, м;

S - площадь поперечного сечения проводников, мм2;

- коэффициент мощности; в отсутствие точных данных коэффициент мощности принимается равным 0,8 ;

- реактивное сопротивление на единицу длины проводников, который принимается равным 0,08 мОм/м в отсутствие других данных;

- расчетный ток, А.

Соответствующее падение напряжения в процентах равно:

- напряжение между фазой и нейтралью, в вольтах.

Примечание 4 - В схемах сверхнизкого напряжения нет необходимости выполнять указанные в таблице G.52.1 пределы падения напряжения, кроме цепей освещения (например, звонок, управление открытием двери и т. п.). при условии, что проверка подтверждает, что это оборудование работает правильно.
