Приложение Н

Примеры конфигураций параллельных кабелей

Специальные конфигурации, упомянутые в 523.7, могут быть:

a) для четырех трехжильных кабелей схема соединения: ; кабели могут касаться;

b) для шести одножильных кабелей:

1) в горизонтальной плоскости — см. рисунок Н.52.1;

2) один выше другого — см. рисунок Н.52.2;

3) уложенных треугольником — см. рисунок Н.52.3;

c) для девяти одножильных кабелей:

1) в горизонтальной плоскости — см. рисунок Н.52.4;

2) один выше другого — см. рисунок Н.52.5;

3) уложенных треугольником — см. рисунок Н.52.6;

d) для 12 одножильных кабелей:

1) в горизонтальной плоскости — см. рисунок Н.52.7;

2) один выше другого — см. рисунок Н.52.8;

3) уложенных треугольником — см. рисунок Н.52.9.

Расстояния, указанные на рисунках, должны выдерживаться.

Примечание — По возможности различия в полном сопротивлении между фазами также ограничиваются в специальных конфигурациях.

Дополнительно по теме

Электропроводки

Способы монтажа

Допустимые токовые нагрузки

Пример метода упрощения таблиц

Формулы для экспресс - расчета допустимых токовых нагрузок

Учет влияния токов высших гармоник для симметричных трехфазных систем

Рекомендованные характеристики для труб

Падение напряжения в установках потребителей

Примеры конфигураций параллельных кабелей

Рисунок Н.52.1 — Специальная конфигурация для шести параллельных одножильных кабелей в горизонтальной плоскости (см. 523.7)

Рисунок Н.52.2 — Специальная конфигурация для шести параллельных одножильных кабелей один выше другого (см. 523.7)

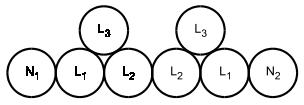

Рисунок Н.52.3 — Специальная конфигурация для шести параллельных одножильных кабелей, уложенных треугольником (см. 523.7)

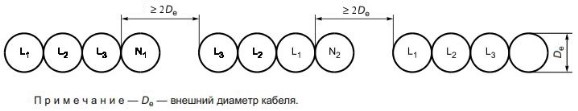

Рисунок Н.52.4 — Специальная конфигурация для девяти параллельных одножильных кабелей в горизонтальной плоскости (см. 523.7)

Рисунок Н.52.5 — Специальная конфигурация для девяти параллельных одножильных кабелей один выше другого (см. 523.7)

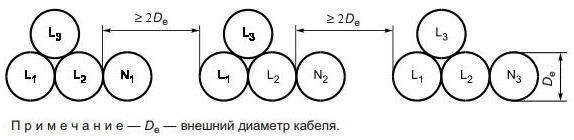

Рисунок Н.52.6 — Специальная конфигурация для девяти параллельных одножильных кабелей, уложенных треугольником (см. 523.7)

Рисунок Н.52.7 — Специальная конфигурация для 12 параллельных одножильных кабелей в горизонтальной плоскости (см. 523.7)

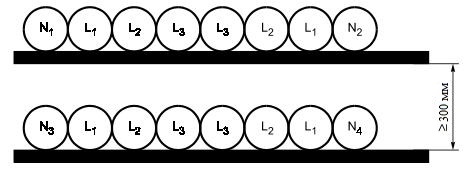

Рисунок Н.52.8 — Специальная конфигурация для 12 параллельных одножильных кабелей один выше другого (см. 523.7)

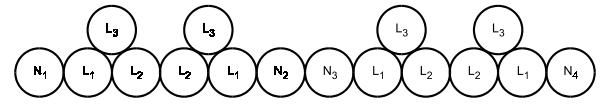

Рисунок Н.52.9 — Специальная конфигурация для 12 параллельных одножильных кабелей, уложенных треугольником (см. 523.7)
