Таймер электронный

Контакты состояния КС47 и КСВ47

КС47 и КСВ47 служат для получения информации о состоянии выключателей автоматических ВА47-29, ВА47-29М, ВА47-100 (одно-, двух-, трех-, и четырехполюсного исполнения) и дифференциальных автоматов АД12, АД12М и АДМ.Применяются в системах сигнализации и управления электроустановок жилых, общественных и производственных зданий.

КС47 выполняет функцию контакта состояния выключателя автоматического: включен - отключен.

КСВ47 выполняет функцию сигнализации положения механизма управления выключателя. При первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части корпуса КСВ47 расположена кнопка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.

Изделия соединяют с выключателем с левой стороны, после предварительного снятия защитной заглушки на корпусе ВА47. Верхний рычаг модуля вводят в зацепление с рукояткой управления выключателя, а нижний с механизмом сброса. Пластмассовые штыри корпуса контактов состояния плотно вдавливают в отверстия пустотелых заклепок, обеспечивая надежную фиксацию. КС47 и КСВ47 содержат по одной группе переключающихся контактов.

Техническая характеристика

Параметр

КС47

КСВ47

Номинальное напряжение, В

~230

~230

Номинальный ток, А

4

4

Номинальный рабочий ток в зависимости от категории использования, А

АС-13

3

3

DC-12

1

1

Визуальная индикация срабатывания, вкл/электр.откл.

нет

белый/красный

Износостойкость, циклов В-0, не менее

10000

10000

Диапазон сечений присоединяемых проводов, мм2

0,5...2,5

0,5...2,5

Присоединение к автоматическому выключателю

слева

слева

Ширина модуля, мм

9

9



Расцепители PMM47 и РН47

Расцепитель минимального/максимального напряжения РММ47 предназначен для отключения одно-, двух-, трехполюсных автоматических выключателей серий ВА47 при недопустимом снижении или повышении напряжения электрической сети. Расцепитель независимый РН47 предназначен для дистанционного отключения автоматических выключателей серий ВА47. Расцепители выполнены в корпусах стандартной ширины 18 мм в едином с выключателями серий ВА47 дизайне. Расцепители присоединяют к выключателю с правой стороны.

Внимание! Расцепители предназначены только для работы с одно-, двух-, трехполюсными выключателями типа ВА47-29, ВА47-29М и одно-, двухполюсными ВА47-100. И не предназначен для работы с четырехполюсными выключателями.

В расцепителе РММ47 использована электронная схема реле с выдержкой времени срабатывания. На выходе усилителя включена катушка электромагнитного расцепителя, аналогичного используемому в дифференциальных автоматах . Рычаг расцепителя при стыковании с выключателем вводится в зацепление с механизмом сброса выключателя. Для информирования об отключении выключателя из-за недопустимого снижения напряжения в сети, корпус расцепителя снабжен кнопкой-флажком "возврат". Для повторного включения выключателя необходимо предварительно нажать эту кнопку.

Расцепитель РН47 в своем корпусе содержит только катушку электромагнитного расцепителя, рычаг которого вводится в зацеплении с механизмом сброса выключателя. При дистанционной подаче на катушку управляющего напряжения происходит сброс защелки механизма управления выключателя. Корпус расцепителя снабжен кнопкой-флажком "возврат". Для повторного включения выключателя необходимо предварительно нажать эту кнопку.

Техническая характеристика

Параметр

РМ47

РН47

Номинальное напряжение, В

~230

~230

Напряжение срабатывания, В

165±5

-

Потребляемая мощность, не более, ВА

3

3

Износостойкость, циклов В-0, не менее

10000

10000

Диапазон сечений присоединяемых проводов, мм2

1...25

1...25

Присоединение к автоматическому выключателю

справа

справа

Ширина модуля, мм

18

18

Кнопки управления модульные КМУ11

Кнопки управления модульные типа КМУ11 предназначены для оперативного управления магнитными пускателями (контакторами), реле управления, защиты и автоматики, и другим технологическим оборудованием в электрических цепях переменного тока напряжением до 230В.

Техническая характеристика

Условный тепловой ток на открытом воздухе Ith, А

20

Номинальное рабочее напряжение, В

переменного тока

230

постоянного тока

110

Номинальный рабочий ток контактов, А

10, 7,5

Номинальное напряжение изоляции Ui, В

400

Номинальное напряжение неоновой лампы, В

230

Защита от сверхтоков, предохранитель gG, А

25

Условный ток короткого замыкания, А

1000

Механическая износостойкость, циклов В-0,

0,6

Электрическая износостойкость, циклов В-0,

0,3

Максимальное сечение подключаемых проводников, мм

6

Степень защиты

IP20

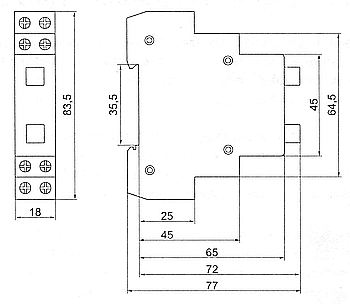

Габаритные размеры (ГхШхВ), мм

70,3x18x83,5

Тип установки

на DIN-рейку

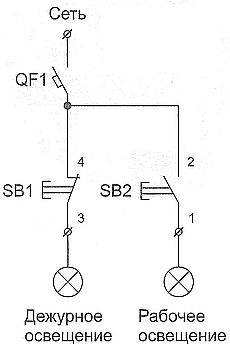

Схема применения кнопки КМУ11

Розетка на номинальный ток 16А с заземлением.

Розетка на номинальный ток 10А

Световой индикатор фаз служит для световой индикации наличия напряжения в каждой из фаз.

Номинальное рабочее напряжение 400 В.

Ширина модуля 9 мм.
