Выключатели нагрузки

Выключатели нагрузки

Выключатель нагрузки ВН-32 является коммутационным аппаратом без функции защиты. Функционально ВН-32 представляет собой рубильник с двойным разрывом контактов, что исключает перекрытие даже при повышенной влажности окружающей среды. В исполнениях выключателя на 100 А предусмотрены два параллельно работающих контактных мостика для повышения надежности контактирования и ограничения тепловых потерь на контактных переходах.

В выключателе не предусмотрены элементы дугогашения и его нельзя использовать для включения и отключения емкостных и индуктивных нагрузок.

Дополнительно по теме

Выключатели автоматические

Конструкция, тип, характеристика срабатывания автоматических выключателей. Выбор автоматических выключателей.

Характеристика автомат. выкл.

Устройства защитного отключения (УЗО)

Принцип работы, классификация и виды УЗО.

Выбор и применение УЗО

Причины срабатывания УЗО

Дифференциальные автомат. выкл.

Контакторы модульные

Характеристика КМ. Схемы применения в управлении освещением и электродвигателей.

Ограничитель импульсных перенапряжений

Характеристика УЗИП.Область применения. Источники импульсных перенапряжений. Классификация электрооборудования по стойкости к перенапряжениям.

Дополнительные устройства

Контакты состояния, расцепители, кнопки управления модульные.

Таймер электронный

Техническая характеристика

Номинальное напряжение частотой 50 Гц, В

230/400

Номинальный рабочий ток, А

20, 25, 32, 40, 63, 100

Число полюсов

1, 2, 3, 4

Условия эксплуатации

УХЛ4

Степень защиты выключателя

IP 20

Коммутационная износостойкость, циклов В-0

10000

Механическая износостойкость, циклов В-0

20000

Максимальное сечение присоединяемых проводов, мм2

35

Диапазон рабочих температур, град. цел.

-40 до +50

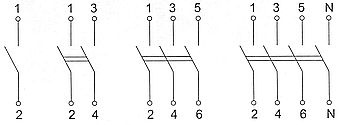

Электрические схемы

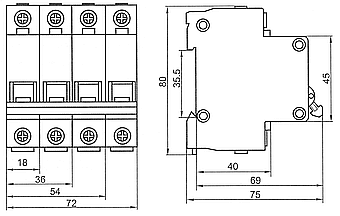

Габаритные размеры

Надежная конструкция обеспечивает возможность коммутации даже при сильном загрязнении. Нагрузка подключается как к верхним, так и нижним зажимам.
