Причины срабатывания УЗО

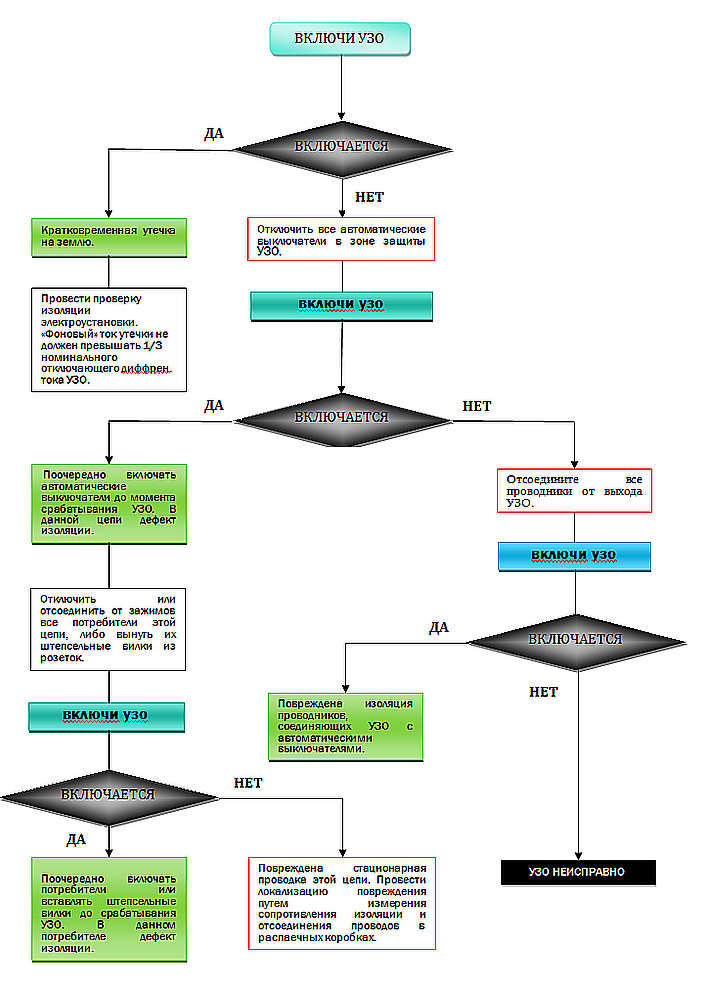

Поиск неисправности в электроустановке при срабатывании УЗО

Дополнительно по теме

Выключатели автоматические

Конструкция, тип, характеристика срабатывания автоматических выключателей.

Характеристика автомат. выкл.

Устройства защитного отключения (УЗО)

Принцип работы, классификация и виды УЗО.

Выбор и применение УЗО

Дифференциальные автомат. выкл.

Выключатели нагрузки

Контакторы модульные

Характеристика КМ. Схемы применения в управлении освещением и электродвигателей.

Ограничитель импульсных перенапряжений

Характеристика УЗИП.Область применения. Источники импульсных перенапряжений.

Дополнительные устройства

Контакты состояния, расцепители, кнопки управления модульные.

Таймер электронный

Контроль работоспособности ВД в составе электроустановки

Для проведения контроля работоспособности ВД в составе электроустановки необходимо иметь следующие приборы:

миллиамперметр переменного тока (О-300 мА);

переменный резистор (магазин сопротивлений) от 0,75 до 43 кОм с определенной мощностью, рассчитанной по формуле:

где:

Р - мощность переменного резистора;

-номинальный отключающий дифференциальный ток

испытуемого ВД;

R- максимальное значение переменного резистора.

Определение порога срабатывания (дифференциального отключающего тока - ) ВД

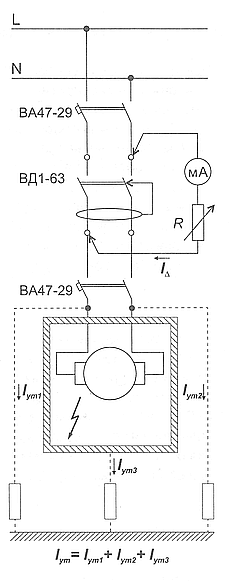

Отключить от установленного в электроустановке ВД цепь нагрузки с помощью двухполюсного автоматического выключателя. В том случае, если в электроустановке применен однополюсный автоматический выключатель, при выполнении данного измерения необходимо отсоединить и нулевой рабочий проводник (с целью исключения влияния тока утечки с нулевого рабочего проводника). Подключить с помощью гибких проводников к указанным на схеме клеммам DL измерительную цепь с переменным резистором и миллиамперметром. Переменный резистор первоначально должен находиться в положении максимального сопротивления. Плавно снижая сопротивление резистора, зафиксировать показание миллиамперметра в момент срабатывания ВД. Зафиксированное значение тока является отключающим дифференциальным током данного экземпляра ВД, которое согласно требованиям стандартов должно находиться в диапазоне . В том случае, если значение выходит за границы данного диапазона, ВД подлежит замене.

Измерение тока утечки в зоне защиты ВД

Подключить к ВД цепь нагрузки с помощью автоматического выключателя. Подключить с помощью гибких проводников к указанным на схеме клеммам ВД измерительную цепь с переменным резистором (магазином сопротивлений) и миллиамперметром. Переменный резистор первоначально должен находиться в положении максимального сопротивления. Плавно снижая сопротивление переменного резистора, зафиксировать показание миллиамперметра в момент срабатывания ВД. Вычислить "фоновый" ток утечки электроустановки по формуле:

где:

- ток утечки в зоне защиты ВД;

- значение отключающего тока, используемого для

данного измерения ВД;

-зафиксированное миллиамперметром значение тока.

Если определенное по данной методике значение тока утечки в зоне защиты ВД превышает 1/3 номинального отключающего дифференциального тока ВД, то это означает, что в зоне защиты имеется дефектная цепь. Для обнаружения дефектных цепей электроустановки проводят измерение тока утечки по вышеизложенной методике с последовательным отключением электрических цепей и электроприемников. После устранения дефекта изоляции, являющегося причиной повышенного тока утечки, необходимо провести повторное измерение тока утечки в электроустановке.
