КРЕПЕЖНЫЕ ИЗДЕЛИЯ ДЛЯ КРЕПЛЕНИЯ СИП И АРМАТУРЫ

Металлическая лента

Назначение:

• Для крепления анкерных и подвесных кронштейнов, в один оборот вокруг опоры, на опорах связи, воздушных линий электропередачи различного класса напряжений, контактной сети железной дороги, элементах зданий и сооружений.

Характеристика:

• Изготовлена из коррозионностойкой стали, имеет обработанную кромку обладает повышенной гибкостью, что значительно облегчает фиксацию ленты на опоре при помощи скрепы.

• Поставка в пластмассовой кассете по 50 м.

• Для монтажа металлической ленты применяется инструмент CVF.

Дополнительно по теме

Зажимы для крепления несущей жилы

Ответвительные зажимы

Дополнительное оборудование

Крепежные изделия

Устройства и приспосодления для монтажа СИП

Узлы крепления СИП-2

Монтаж СИП

Применение СИП-2 в сетях наружного освещения

Нарушения при монтаже СИП-2

Позиция

Ширина, мм

Толщина, мм

Длина, м

Масса, г

F 107

F207

10

20

0,7

0,7

50

50

3000

3900

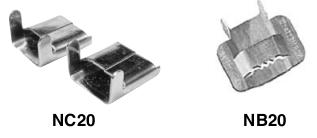

Скрепа и бугель

Назначение:

• Скрепа NC 20 используется для фиксации ленты из нержавеющей стали F 207 на промежуточных опорах.

• Бугель NB 20 используется для фиксации ленты из нержавеющей стали F 207 на анкерных опорах.

Наименование

Позиция

Размеры, мм

Масса, г

Скрепа

NC10

10

5

NC20

20

10

Бугель

NB10

10

10

NB20

20

20

Фасадное крепление для СИП

Назначение:

• Для прокладки СИП-2 и СИП-4 по стенам зданий и сооружений.

Особенности:

• Поставляется в комплекте со стяжным ремешком.

• Выполняет роль изолятора, т.к. выполнен из диэлектрического материала.

• Не содержит деталей, подверженных коррозии.

Примечание: SF20 / SF50 могут поставляться с хомутом, который вторично открывается. Эти изделия маркируются "D" (SF20.D). В соответствии с требованиями главы 2.4 ПУЭ расстояние от стены до жгута СИП должно быть не менее 60 мм.

Позиция

Расстояние от стены (D), мм

Диаметр жгута провода, мм

Сечение СИП

Масса, г

SF 20 SF 50

20

60

18-55

18-55

2x16-3x150+95

60

70

Стяжные ремешки

Назначение:

• Используются для стяжки пучков проводов СИП и крепления к арматуре.

Характеристика:

• Ремешки монтируются с помощью инструмента RIL9.

• Устойчивы к солнечному ультрафиолету, озону и т.д.

• Температура плавления: 260° С.

Позиция

Тип

Диаметр, мм

Ширина, мм

Длина, мм

Разрушающая нагрузка, даН

Масса, г

Е 778

Е 260

Е 350

Е 760

2

2

2

2

10-45

25-62

55-92

75-220

8

8

8

9

175

255

350

760

30

40

40

50

15

25

61

66

Защитные колпачки

Назначение:

• Используются для изоляции и герметизации концов жил СИП.

Характеристика:

• Колпачки изготовлены из диэлектрического эластомера.

Особенности:

• Насадка колпачков не требует подачи горячего воздуха или специального оборудования.

Позиция

Сечения СИП, мм2

Длина, мм

Диаметр мин. D, мм

Диаметр макс. D, мм

Масса, г

СЕ 6.35

СЕ 25.150

СЕ 70.240

6-35

25-150

70-240

30

40

60

4

8

14

10

18

24

14

8

10

Герметизирующая лента SCT 20

Назначение:

• Для восстановления герметичности изоляции СИП. Для наполнения и выравнивания поверхности под термоусаживаемыми изделиями.

Характеристика:

• Изоляционная лента черного цвета с самосхватывающейся мастикой.

• Лента обладает высокой эластичностью.

• Устойчива к воздействию солнечного ультрафиолета, озона.

Размер ленты:

Толщина - 0,75 мм. Длина -10 м. Ширина - 22 мм.

Инструкция по монтажу:

Необходимо отделить защитный слой. Растянуть слой ленты с мастикой в два-три раза, с усилием наложить два слоя на место повреждения изоляции СИП. Герметизирующий слой ленты полимеризуется в течение 24 часов.

Защитная смазка GN 250.

Назначение:

• Используется для защиты контактной поверхности алюминиевых жил проводов от окисления и коррозии.

• Замедляет увеличение электрического сопротивления контактного соединения при эксплуатации.

Особенности:

• Смазка GN 250 безопасна, не вызывает раздражения кожного покрова.
