УСТРОЙСТВА И ПРИСПОСОБЛЕНИЯ ДЛЯ РАСКАТКИ СИП

Комплект приспособлений для раскатки СИП

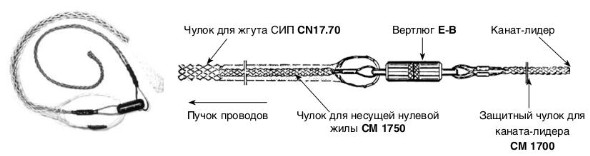

Соединение между канатом-лидером натяжения и СИП осуществляется с использованием следующих элементов:

• металлического чулка СМ 1700, прочно закрепляемого на канате-лидере и предназначенного для устранения любого узла, который может ослабить прочность троса;

• вертлюга типа Е-В;

• металлического чулка СМ 17.50 для несущей нулевой жилы;

• чулка для жгута CN из синтетического материала, покрывающего СИП.

Дополнительно по теме

Зажимы для крепления несущей жилы

Ответвительные зажимы

Дополнительное оборудование

Крепежные изделия

Устройства и приспосодления для монтажа СИП

Узлы крепления СИП-2

Монтаж СИП

Применение СИП-2 в сетях наружного освещения

Нарушения при монтаже СИП-2

Металлический чулок для несущей нулевой жилы

Позиция

Сечение жил, мм2

Диаметр мин., мм

Диаметр макс, мм

Масса, г

CM 17.50

25-95

8

18

200

Полимерные чулки для жгута СИП

Позиция

Сечение жил, мм2

Диаметр мин., мм

Диаметр макс, мм

Масса, г

CN 17.35 CN 17.70

CN 17.150

3x16+25-3x35+54 3x35+54-3x95+70

3x95+70-3x150+95

30

35

38

40

45

50

180

200

220

Вертлюг

Позиция

Длина, мм

Диаметр каната-лидера, мм

Допустимое натяжение, даН

Масса, г

Е-В

125

10

1500

500

Ролики для раскатки СИП типа RT 1, RT 5

Назначение:

• Ролик RT 1 предназначен для промедугочных и угловых опор.

• Ролик RT 5 предназначен для концевых и угловых опор.

Характеристика:

• Крюк ролика - поворачиваемый.

• Арматура и шкив выполнены облегченного сплава.

• Вращение роликов - на шариковых подшипниках.

• Шкив с круглым желобом покрыт защитным слоем синтетической эмали.

• Блокирующее устройство предотвращает соскакивание пучка проводов с ролика.

• Ролик RT 1 крепится за отверстие в кронштейне CS 1500Е. Значительно сокращая время раскатки СИП.

• Ролик RT 5 крепится прямо на опорах при помощи ремня.

Позиция

Радиус шкива

Ширина желоба

Предельная нагрузка, даН

Масса, кг

RT1

RT5

80

130

60

60

800

800

2

5,2

Натяжное устройство для несущей нулевой жилы (монтажный зажим) SCT 50.70

Назначение:

• Применяетсядпясиловогозахватаизолированной несущей жилы СИП при монтаже.

Характеристика:

• Захваты изготовлены из алюминиевого сплава, имеют покрытие из синтетической эмали.

• Масса 2,8 кг.

• Применяется для нулевой несущей жилы сечением 25, 35, 50, 54,6, 70, 95 мм2.

• Максимальная рабочая нагрузка - 800 даН.

• Длина рабочей площади сжатия -160 мм.

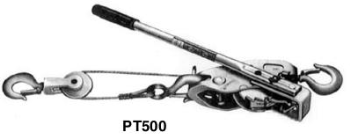

Ручная лебёдка

Назначение:

• Применяется для натяжения СИП при монтаже и для регулировки стрелы провеса СИП.

Характеристика:

• Лебёдка имеет дополнительный блок.

• Натяжение производится при помощи рычага без больших физических усилий.



Положение А (с дополнительным блоком)

Положение В (без дополнительного блока)

Позиция

Масса, кг

Усилие на рычаге, даН

Диаметр троса, мм

Максимальная нагрузка, даН

Ход, м

Максимальная нагрузка, даН

Ход, м

РТ 500

РТ 1000

4,0

4,2

30

40

4,0

5,6

500

1000

3,8

2,0

250

500

7,6

4,0

ИНСТРУМЕНТ ДЛЯ МОНТАЖА

Секторные ножницы типа С 32 для резки провода

Назначение:

• Инструмент предназначен для резки проводов, жгутов и кабелей с медными и алюминиевыми жилами сечением не более 300 мм2.

Характеристика:

• Инструмент имеет зубчато-реечный привод, снижающий усилие на рукоятках.

Особенности:

• Нельзя применять для резки стальных и сталеалюминивых проводов.

Инструмент типа RIL 9

Назначение:

• Инструмент предназначен стяжных хомутов Е 778, Е 260.

Инструмент винтового типа CVF

Назначение:

• Предназначен для натяжения металлической ленты F 107, F 207.

Инструмент типа CIS

Назначение:

• Предназначен для резки металлической ленты F 207 толщиной до 1,2 мм.

Разделители проводов, скрученных в жгут, типа Е 894

• Комплект из 2-х разделителей соединенных между собой веревкой.

Инструмент типа JOK 828

Назначение:

• Предназначен для снятия изоляции с токопроводящих жил и нулевой несущей жилы СИП диаметром от 8 до 28 мм.

Характеристика:

• Выпуск лезвия регулируется в соответствии с толщиной изоляции.

• Сохраняется выпуск лезвия.

• Жила остается неповрежденной.

Кардощетка ВС.

Назначение:

• Используется для зачистки контактной поверхности алюминиевых жил проводов перед установкой ответвительных и соединительных зажимов гильзового типа.

Особенности:

• Щетка поставляется в футляре.

Изолированный накидной ключ с храповым механизмом (с шестигранной головкой 13 или 10 мм)

Назначение:

• Применяется для затяжки головок ответвительных зажимов.

Гидравлический ручной пресс НТ 50

Назначение:

• Предназначен для сжатия шестигранной матрицей изолированных гильз и наконечников типа MJPB, MJPT, CPTAUR.

• С - образная форма головки пресса обеспечивает соединение трубчатых гильз и наконечников в соответствии с нормами NFC 20130.

Характеристика:

• развиваемое усилие - 5000 даН;

• шаг инструмента 13 мм;

• длина инструмента 350 мм;

• масса - 2,3 кг;

• головка поворачивается на 360°.

Механический ручной пресс R 22

Назначение:

• Предназначен для сжатия шестигранной матрицей изолированных гильз и наконечников типа MJPB, MJPT, CPTAUR.

Характеристика:

• длина инструмента 450 мм;

• масса 4,0 кг;

• головка поворачивается на 360°.

Матрицы для гидравлического ручного пресса НТ 50

• Е140/Е173 -для зажимов типа MJPB, MJPT, CPTAUR сечением от 4 до 70 мм2

• Е215 - для зажимов типа MJPT, CPTAUR сечением от 95 до 150 мм2.

• Е50 - для опрессовки наконечников в корпусах ограничителя мощности (ОМ) PF 16, PF25 сечением 16-25 мм2.

Матрицы для механического ручного пресса R 22

Е22/140 - для зажимов типа MJPB сечением от 4 до 25 мм2

Е22/173 - для зажимов типа MJPT, CPTAUR сечением от 16 до 70 мм2

Е22/215 - для зажимов типа MJPT, CPTAUR сечением от 95 до 150 мм2.

Пресс клещи R 05

Назначение:

• Предназначен для сжатия шестигранной матрицей неизолированных наконечников в корпусах ограничителя мощности (ОМ) PF 16, PF25 сечением 16-25 мм2.

Характеристика:

• матрицы сменные, револьверного типа.

• длина инструмента: 390 мм;

• масса: 1,1 кг.
