ОТВЕТВИТЕЛЬНЫЕ ЗАЖИМЫ С ОДНОВРЕМЕННОЙ ЗАТЯЖКОЙ ПРОВОДОВ МАГИСТРАЛИ И ОТВЕТВЛЕНИЯ

Ответвительные герметичные зажимы предназначены для выполнения ответвлений от магистральных СИП медными или алюминиевыми проводами. Они обеспечивают надежный электрический контакт методом прокалывания изоляции жил проводов магистрали и ответвительной линии.

Соответствие нормам: NFC 33 0 20

• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (монтаж от - 20°С, эксплуатация от - 60°С).

• Коррозийная стойкость металлических деталей испьггывается в камере соляного тумана и в камере влажного газа SO2.

• Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.

• Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода (в соответствии с действующими отечественными нормами и стандартом CENELEC).

• Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением напряжения 6кВ.

Дополнительно по теме

Зажимы для крепления несущей жилы

Ответвительные зажимы

Дополнительное оборудование

Крепежные изделия

Устройства и приспосодления для монтажа СИП

Узлы крепления СИП-2

Монтаж СИП

Применение СИП-2 в сетях наружного освещения

Нарушения при монтаже СИП-2

Малогабаритный ответвительный зажим Р 4.

• Разработан для уличного освещения и подключения проводов абонента. Применяется для соединения жил магистрали 6-95 мм2 с проводами сечением 1,5-6 мм2.

• Специально для России в зажиме Р 4 применена новая конструкция контактных пластин из луженой меди, которые обеспечивают надежный контакт с проводами малых сечений (от 1,5 мм2) отечественного производства.

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616.

• Применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 4-16 мм2 для уличного освещения или ввода в дом.

• Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21.

Зажим ответвительный Р 645

• Применяется для соединения СИП магистрали сечением 6-150 мм2 с изолированными жилами ответвлений сечением 4-35 мм2 (медь или алюминий).

• Вместо зажима Р 645 возможно применение зажимов с раздельной затяжкой болтов Р 71, Р 72 или Р 74.

Зажим ответвительный Р 70

• Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-120 мм2 (медь или алюминий).

• Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р 151+BI сечением 35-150 мм2/6-95 мм2 (медь или алюминий).

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ОТВЕТВИТЕЛЬНЫХ ЗАЖИМОВ

Характеристика зажимов:

• Предназначены для алюминиевых или медных изолированных жил.

• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

• Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

• Срывная головка выполнена из алюминиевого сплава. Зажим поставляется положении, что облегчает его монтаж.

• В моделях Р 70 / Р 150 / Р 240 защитный колпачок выполнен сьемным.

Особенности:

• Демонтаж возможен (вторичный монтаж не допускается).

• Зажимы данного типа допускают выполнение работ на линии под напряжением.

• Срывная головка затягивается при помощи изолированного накидного гаечного ключа CL 13 Click (для зажима Р 4 применяется ключ CL 10 Click).

Позиция

Сечение жил, мм2

Болт

Макс, нагрузка 1,А

Масса, г

Магистрали

Ответвления

Кол-во болтов

Усилие затяжки, Н м

Размер головки, мм

Р 4

Р 616

Р 645

Р 70

Р 150

Р 240

6-95

6-95

6-150

25-150

35-150

70-240

1,5-6

4-16

4-35

25-120

35-150

70-240

1

1

1

1

2

2

9

9

14

16

16

22

10

13

13

13

13

17

45

125

250

500

650

700

50

60

125

180

260

260

Ответвительные герметичные зажимы с раздельной затяжкой проводов

магистрали и ответвлений типа Р 617, Р 619, Р 14.

Назначение:

• Используются для нескольких ответвлений из одной точки. Характеристика:

• Предназначены для алюминиевых или медных изолированных жил.

• Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

• Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

• Болт со стороны магистрали имеет срывную головку из алюминиевого сплава. Особенности:

• На проводах магистрали не требуется снятие изоляции.

• Соединение проводов осуществляется с раздельной затяжкой болтов.

В зажимах Р 617 и Р 14 контакт обеспечивается: на магистрали - прокалывающими контактными пластинами, на ответвлении - со снятием изоляции с провода.

В зажиме Р 619 контакт обеспечивается: на магистрали и ответвлении - прокалывающими контактными пластинами.

Позиция

Число ответвительных проводов

Сечение жил, мм2

Макс, нагрузка 1,А

Масса, г

Магистрали

Ответвления

Р 617

Р 619

Р 14

2 ответвления

2 ответвления

4 ответвления

35-150

35-150

16-150

2x6-35/50

2x6-35/50

4x1,5-35

350

350

700

175

175

280

ОТВЕТВИТЕЛЬНЫЕ ЗАЖИМЫ С РАЗДЕЛЬНОЙ ЗАТЯЖКОЙ БОЛТОВ, ДОПУСКАЮЩИЕ МНОГОКРАТНОЕ ПРИМЕНЕНИЕ СО СТОРОНЫ ОТВЕТВЛЕНИЯ

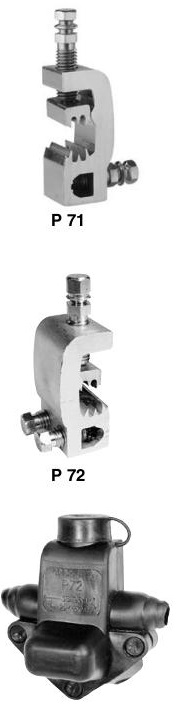

Ответвительные зажимы с раздельной затяжкой болтов магистрального и ответвительного проводов типа Р 21, Р 71, Р 72, Р 151+BI, PI 153+BI, PI 240+BI.

Назначение:

• Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачистки на ответвлении.

• Зажимы Р 71, Р 72, Р 74 обеспечивают соединение с заземляющим спуском нулевой жилы.

• Зажим Р 21 предназначен для соединения проводов ввода в дом сечением 10-25 мм2 с изолированными жилами ответвления 1,5-35 мм2, а также для уличного освещения.

• Зажимы Р 151+BI, PI 153+BI, PI 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.

Характеристика:

• Зажим выполнен из алюминиевого сплава.

• Контроль над усилием затяжки при прокалывании изоляции магистрального провода осуществляется болтом с шестигранной срывной головкой шириной 10 мм.

• Применяется для алюминиевых и медных проводов.

• Контактные части зажима смазаны тугоплавкой консистентной смазкой.

• Зажим имеет защитный чехол.

• Колпачок защитного чехла может быть поставлен на место только после срыва головки, что обеспечивает возможность визуального контроля правильности монтажа.

Особенности:

• Допускается многократный монтаж и демонтаж проводов ответвлений.

• Зажим Р 72 предназначен для 2 ответвлений из одной точки.

• Зажим Р 74 предназначен для 4 ответвлений из одной точки.

• Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 40 лет.

• Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.

• Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (от -30°С).

• Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода, не снимая зажим с магистрального провода.

Примечание: для ответвления провода сечением 1,5 и 2,5 мм2 необходимо сложить зачищенную жилу вдвое.

Позиция

Число ответвительных проводов

Сечение СИП на магистрали, мм2

Сечение СИП на ответвлении, мм2

Макс, нагрузка 1,А

Масса, г

Р 21

Р 71

Р 72 Р74

Р 151+BI

PI 153+BI

PI 240+BI

1 ответвление

1 ответвление

2 ответвления

4 ответвления

1 ответвление

1 ответвление

1 ответвление

10-25

35-95

35-95

16-150

35-150

35-150

50-150

1,5-35

2,5/4-54

2x2,5/4-54

4x2,5/4-35

6-95

35-150

95-240

90

145

145

145

290

500

500

70

100

110

130

130

150

160

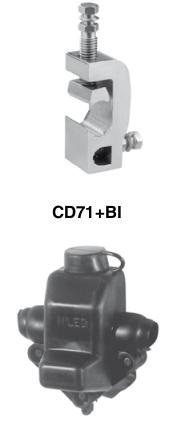

Ответвительные зажимы с раздельной затяжкой болтов магистрального и ответвительного проводов типа CD

Назначение:

• Предназначены для ответвления от неизолированной несущей нулевой жилы, а также для ответвления от магистрали ВЛН.

•Зажим CD 71+BI предназначен для повторного заземления неизолированной несущей нулевой жилы, а также для ответвления от ВЛН к вводу в здание СИП сечением 2x16-4x25.

Характеристика:

• Зажим выполнен из алюминиевого сплава.

• Контроль над усилием затяжки осуществляется болтом с шестигранной срывной головкой шириной 10мм.

• Применяется для алюминиевых и медных проводов.

• Контактные части зажима смазаны тугоплавкой консистентной смазкой.

• Зажим имеет защитный чехол.

Особенности:

• Допускается многократный монтаж и демонтаж проводов ответвлений.

• Возможна замена N 640 на CD 71+BI и N 70 на CD 153+BI.

• Возможна поставка и использование зажимов типа CD без влагозащитного чехла BI.

• Зажимы с раздельной затяжкой болтов позволяют многократно присоединять и отсоединять абонентские провода не снимая зажим с магистрального провода.

Позиция

Число ответвительных проводов

Сечение СИП на магистрали, мм2

Сечение СИП на ответвлении, мм2

Макс, нагрузка 1, А

Масса, г

CD 71+BI

CD 72+BI CD 153+BI

1 ответвление

2 ответвления

1 ответвление

35-95

35-95

35-150

4-54

4-54

35-120

290

290

500

130

130

190

Плашечный зажим CD 35

Назначение:

• Предназначен для соединения неизолированных алюминиевых или стальных проводов.

Характеристика:

• Зажим выполнен из коррозионностойкого алюминиевого сплава.

• Зажим CD 35 снабжен одним болтом с головкой 14 мм.

• Зажим CD 150 снабжен двумя болтами с головкой 14 мм.

Позиция

Сечение СИП на магистрали, мм2

Сечение СИП на ответвлении, мм2

Макс, нагрузка 1,А

Масса, г

CD 35

CD 150

10-50

16-150

10-50

16-150

290

500

60

130

Зажимы ответвительные типа N

Назначение:

• Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.

• N 616 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2x16-4x16.

• N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2x16-4x25.

• N 70 предназначен для ответвления от ВЛН магистральных СИП.

Характеристика:

• Контакт с проводом ответвления обеспечивается прокалыванием изоляции.

• Контроль над усилием затяжки болта осуществляется применением срывной головки.

• Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.

• Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.

• Контакты со стороны ответвления покрыты смазкой.

Особенности:

• Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.

• Неизолированные провода рекомендуется обрабатывать щеткой ВС.

Позиция

Сечение СИП в магистрали, из меди или алюминия, мм2

Сечение СИП на ответвлениях, из меди или алюминия, мм2

Число ответвлений

Масса, г

N 616

N 640

N 70

6-95

6-120

25-150

4-16

2,5; 6-25

25-95

1

1

1

60

108

144
