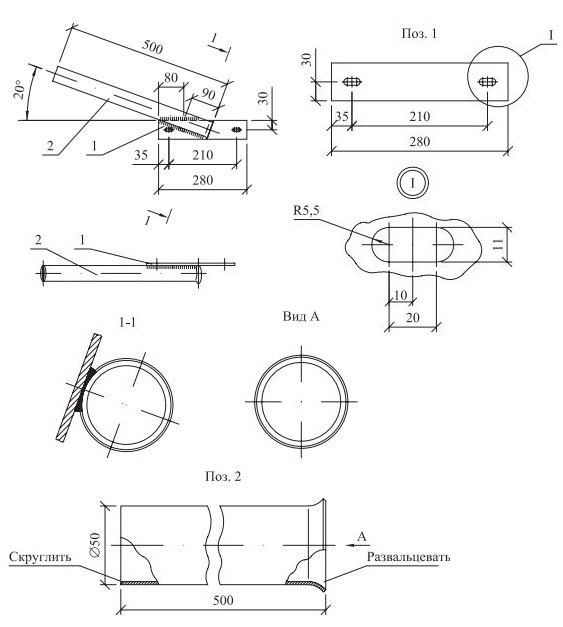

Кронштейн КС2

Дополнительно по теме

Опорно-анкерные плиты П-Зи, П-4

Анкер АВ-1

Стяжки Г1, Г11

Ригель Г7

Кронштейны У1, У4, У52

Кронштейны КС2, ОТ22

Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21

Хомуты Х1, Х15, Х16, Х31 и Х51

Заземляющие проводники ЗП1 и ЗП6

Траверсы ТМ51, ТМ52 и TM53

Траверсы ТМ54, ТМ55 и ТМ56

Траверсы ТМ57, ТМ58 и ТМ59

Траверсы ТМ60, ТМ61 и ТМ62

Траверсы ТМ63, ТМ64 и ТМ65

Траверсы ТМ66, ТМ67 и ТМ68

Траверсы ТМ69, ТМ70 и ТМ71

Траверсы ТМ72, ТМ73 и ТМ74

Поз.

Наименование

Кол-во

Масса, кг

1

2

Полоса 5x60 ГОСТ 103-76

Труба 50x2 ГОСТ10704-76

1

1

0,65

1,19

Сварка по ГОСТ5264-80. Катет шва h=3 мм.

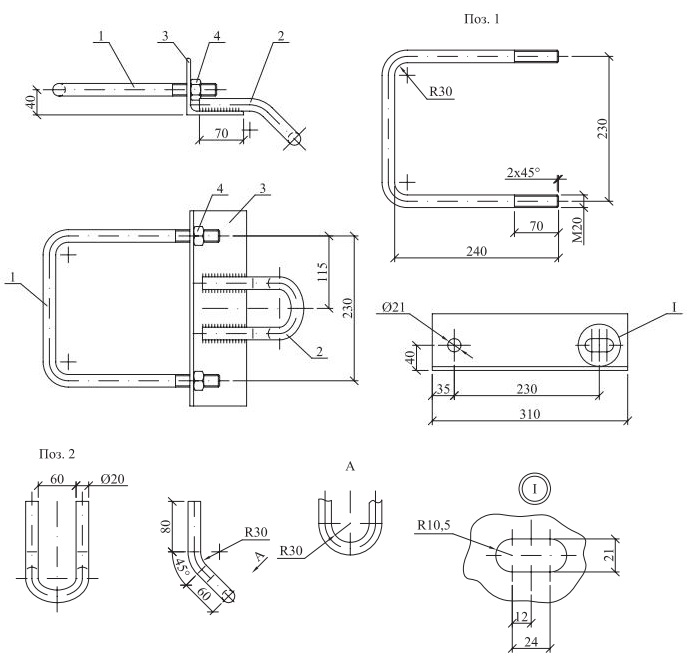

Кронштейн ОТ22

Поз.

Наименование

Кол-во

Масса, кг

1

2

3

4

Круг 20 ГОСТ2590-88, L=704

Круг 20 ГОСТ2590-88, L=452

Уголок 90x90x6 ГОСТ8509-86

Гайка М20 ГОСТ5915-70

1

1

1

2

1,8

1,1

2,6

Сварку производить электродом Э42 А ГОСТ9467-75.

Катет шва h=5 мм.
