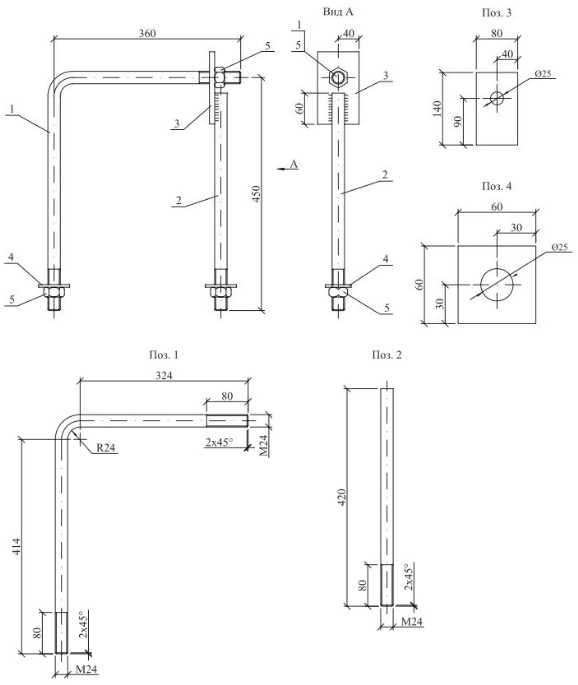

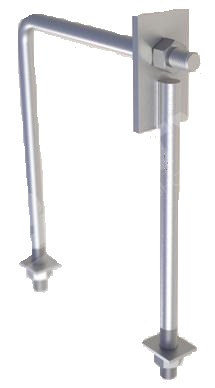

Стяжка Г1

Дополнительно по теме

Опорно-анкерные плиты П-Зи, П-4

Анкер АВ-1

Стяжки Г1, Г11

Ригель Г7

Кронштейны У1, У4, У52

Кронштейны КС2, ОТ22

Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21

Хомуты Х1, Х15, Х16, Х31 и Х51

Заземляющие проводники ЗП1 и ЗП6

Траверсы ТМ51, ТМ52 и TM53

Траверсы ТМ54, ТМ55 и ТМ56

Траверсы ТМ57, ТМ58 и ТМ59

Траверсы ТМ60, ТМ61 и ТМ62

Траверсы ТМ63, ТМ64 и ТМ65

Траверсы ТМ66, ТМ67 и ТМ68

Траверсы ТМ69, ТМ70 и ТМ71

Траверсы ТМ72, ТМ73 и ТМ74

Поз.

Наименование

Кол-во

Примечание

1

2

3

4

5

Круг 24 ГОСТ2590-88, L=800

Круг 24 ГОСТ2590-88, L=420

Полоса 10x80 ГОСТ 103-76

Полоса 5x60 ГОСТ 103-76

Гайка М24 ГОСТ5915-70

1

1

1

2

3

2,9 кг

1,49 кг

0,66 кг

0,10 кг



Сварку производить электродом Э42А ГОСТ9467-75, высота сварных швов h=5 мм.

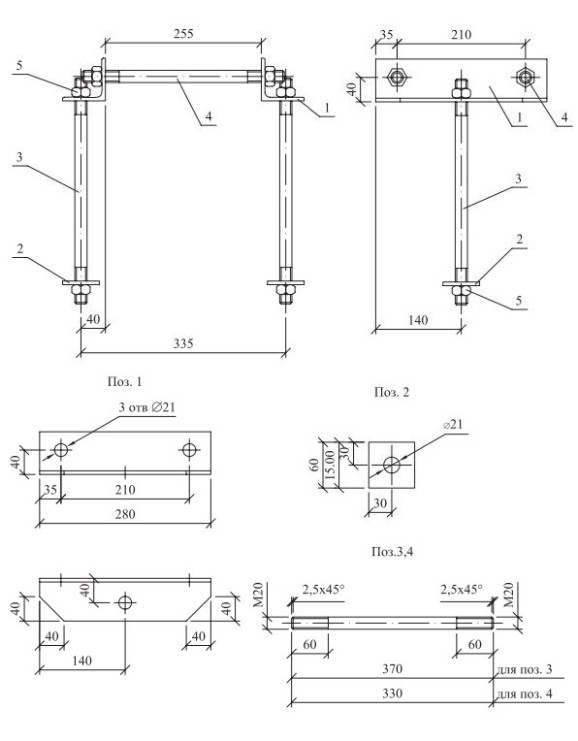

Стяжка Г11

Поз.

Наименование

Кол-во

Примечание

1

2

3

4

5

Уголок 70x70x6 ГОСТ8509-86

Полоса 6x60 ГОСТ103-76

Круг 20 ГОСТ2590-71

Круг 20 ГОСТ2590-71

Гайка М20 ГОСТ5915-70

2

2

2

2

8

1,7 кг

0,17 кг

0,9 кг

0,8 кг
