Поз.

Наименование

Кол-во

Примечание

У1

У4

1

Полоса 8x80 ГОСТ 103-78, L=560

1



2,8 кг

Полоса 8x80 ГОСТ103-78, L=540



1

2,7 кг

2

Круг 20 ГОСТ2590-88, L=705

1



1,7 кг

Круг 20 ГОСТ2590-88, L=649



1

1,6 кг

3

Уголок 70x70x6 ГОСТ8509-86, L=300

1



1,9 кг

Уголок 70x70x6 ГОСТ8509-86, L=285



1

1,8 кг

4

Болт М20х240 ГОСТ 7798-70

1



Болт М20х220 ГОСТ 7798-70



1



5

Гайка М20 ГОСТ5915-70

3



* Сварку производить электродом Э42 А ОСТ9467-75.

1. Высота катета сварных швов - 5мм.

2. В скобках указаны размеры для У4.

Дополнительно по теме

Опорно-анкерные плиты П-Зи, П-4

Анкер АВ-1

Стяжки Г1, Г11

Ригель Г7

Кронштейны У1, У4, У52

Кронштейны КС2, ОТ22

Растяжка ОТ19, оттяжка ОТ20, анкерный болт ОТ21

Хомуты Х1, Х15, Х16, Х31 и Х51

Заземляющие проводники ЗП1 и ЗП6

Траверсы ТМ51, ТМ52 и TM53

Траверсы ТМ54, ТМ55 и ТМ56

Траверсы ТМ57, ТМ58 и ТМ59

Траверсы ТМ60, ТМ61 и ТМ62

Траверсы ТМ63, ТМ64 и ТМ65

Траверсы ТМ66, ТМ67 и ТМ68

Траверсы ТМ69, ТМ70 и ТМ71

Траверсы ТМ72, ТМ73 и ТМ74

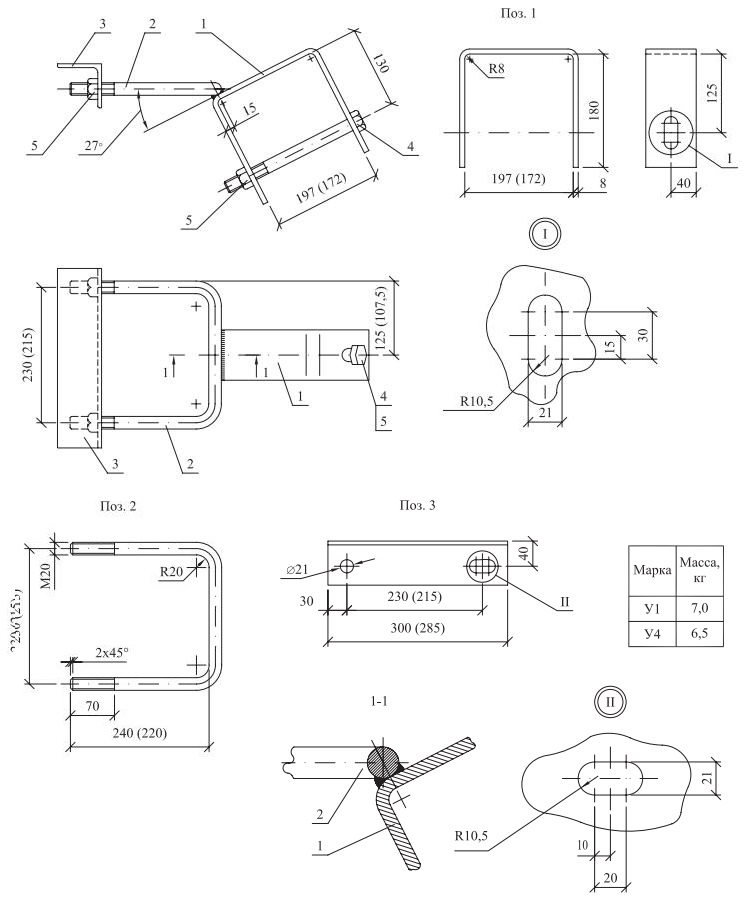

Кронштейны У1, У4

Поз.

Наименование

Кол-во

Примечание

1

2

3

4

5

6

7

Полоса 8x80, L=550

Круг 20, L=650

Уголок 70x70x6. L=275

Болт М20х240

Гайка М20

Шайба 20

Шайба 20.65

1

1

1

1

3

4

3

2,76 кг

1,6 кг

1,76 кг

0,61 кг

0,063 кг

0,023 кг

0,016 кг

Сварку производить электродом Э42 А ГОСТ9467-75.

Катет сварных швов .

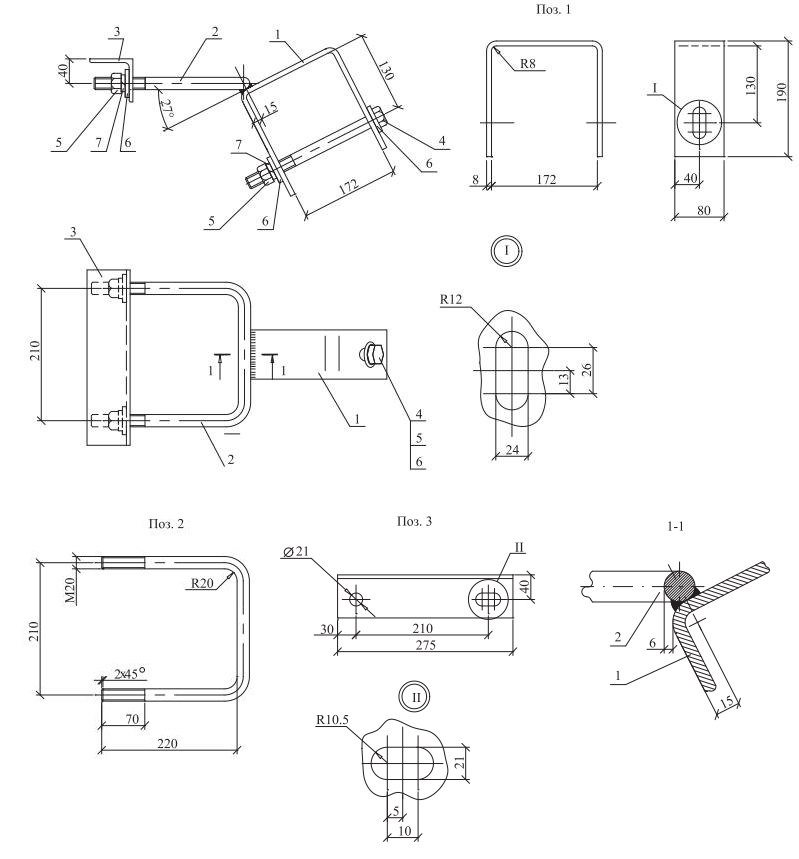

Кронштейн (крепление подкоса) У52
