Трансформаторы ТМГ12

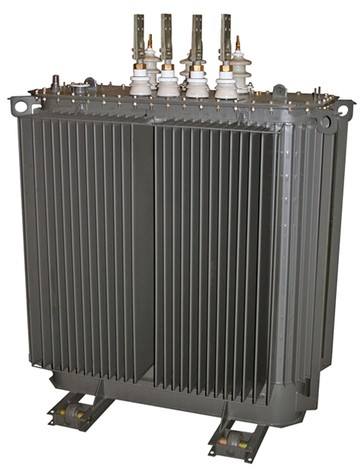

ТРАНСФОРМАТОРЫ ТМГ12

Решая актуальные вопросы энергосбережения, УП "МЭТЗ ИМ. В.И. КОЗЛОВА" предлагает новую разработку - трансформаторы ТМГ12 мощностью 250 ... 1250 кВА. Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов установлен в соответствии с рекомендациями Европейского комитета электротехнической стандартизации (CENELEC) и снижен (по сравнению с трансформаторами других серий, а также трансформаторами других производителей), что позволяет существенно уменьшить затраты в процессе эксплуатации оборудования. При этом улучшены шумовые характеристики трансформаторов.

Трехфазные масляные трансформаторы ТМГ12 предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Трансформаторы ТМГ12 герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.

Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа. По заказу потребителя для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается установка электроконтактного мановакуумметра. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.

Трансформаторы комплектуются транспортными роликами для перемещения трансформатора в продольном и поперечном направлениях. При установке роликов размеры Н, H1 (см. таблицу) увеличиваются на 25 мм.

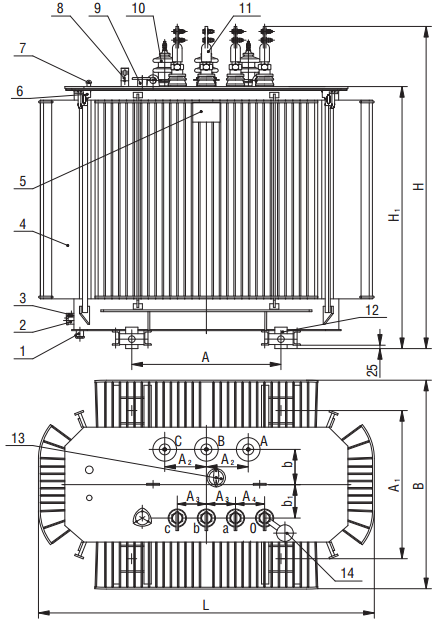

Трансформаторы ТМГ12 мощностью 250-1250 кВА

1 - пробка для удаления остатков масла;

2 - пробка сливная;

3 - зажим заземления;

4-бак*;

5 - табличка;

6 - серьга для подъема трансформатора;

7 - гильза для стеклянного термометра и термобаллона манометрического термометра;

8 - маслоуказатель;

9 - патрубок для заливки масла;

10-ввод ВН;

11 -ввод НН;

12 - ролик транспортный;

13 - переключатель;

14 - пробивной предохранитель (устанавливается по заказу потребителя).

* - графика рисунка соответствует трансформатору мощностью 1000 кВА

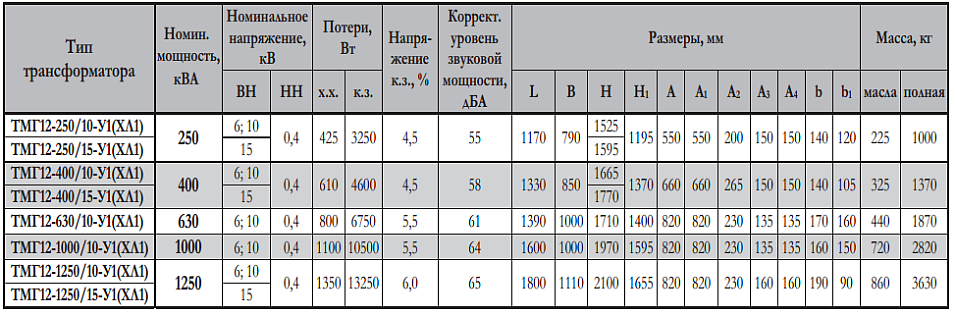

Технические характеристики трансформаторов ТМГ12. Схема и группа соединения обмоток - У/Ун-О, Д/Ун-11.
