ТРАНСФОРМАТОРЫ ТМГ21

Трансформаторы ТМГ21 -1000/10-У 1 (ХЛ1) являются трехфазными масляными трансформаторами общего назначения. Трансформаторы изготавливаются с сочетанием напряжений 6/0,4 кВ, 10/0,4 кВ, схемой и группой соединения обмоток Д/Ун-11.

Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.

Применение современных обмоточных и изоляционных материалов позволяет создать конструкцию, в которой негативные последствия ударов токов внешнего короткого замыкания сведены к минимуму. Ширина алюминиевой ленты равна высоте обмотки низшего напряжения - это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP. которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям.

Для контроля уровня масла в трансформаторах предусмотрен маслоуказатсль поплавкового типа.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

Трансформаторы комплектуются транспортными роликами для перемещения как в продольном, так и в поперечном направлениях.

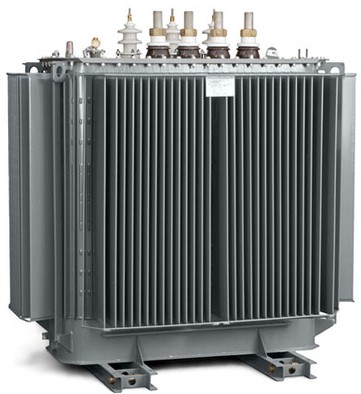

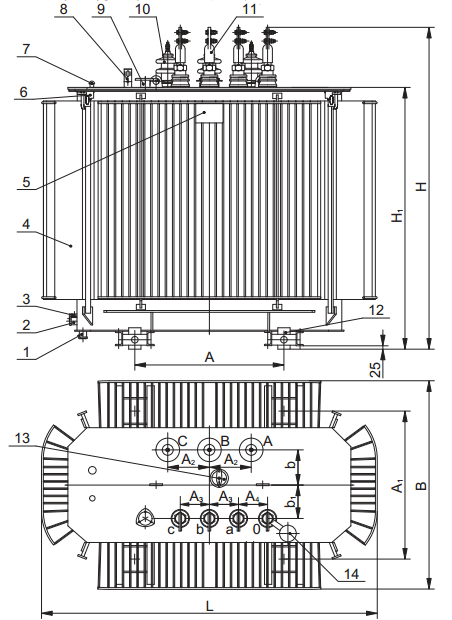

Трансформатор ТМГ21 мощностью 1000 кВА

1 - пробка для удаления остатков масла;

2 - пробка сливная;

3 - зажим заземления;

4 - бак;

5 - табличка;

6 - серьга для подъема трансформатора:

7 - гичъза для стеклянного термометра и термобаллонаманометрического термометра;

8 - маслоуказатель;

9 - патрубок для заливки масла;

10 - ввод ВН;

11 - ввод НН;

12 - ролик транспортный;

13 - переключатель;

14 - пробивной предохранитель (устанавливается по заказу потребителя).

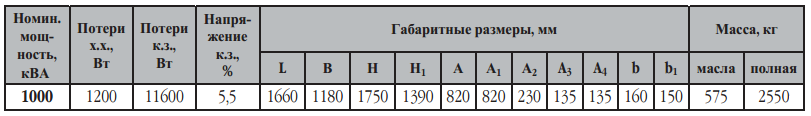

Технические характеристики трансформаторов ТМГ21. Схема и группа соединения обмоток-Д/Ун-11
