Безопасные и надежные разъединители и заземлители

Разъединитель

Разъединители создают безопасный изолирующий зазор, предназначенный для изолирования секций с разным потенциалом, например, шинные разъединители, изолирующие фидер. Устройство ELK-14 имеет два варианта компоновки - с одним разъединителем шины и с одним многофункциональным разъединителем.

Исполнительный механизм смонтирован в шкафу главного привода на передней части ячейки. Рукоятка доступа, указатель положения и механическая блокировка удобно размещены в шкафу местного управления. Доступ к ним осуществляется из коридора оператора.

Особенности

1. Надежная элегазовая изоляция в изоляционном промежутке
2. Надежное отключение тока зарядного тока сборных шин.
3. Высокая термическая и динамическая стойкость при протекании номинального тока и тока короткого замыкания
4. Однофазный барьерный изолятор
5. Удобно расположенная модуль ручного оперирования для аварийного доступа
6. Надежный трехполюсный исполнительный механизм
7. Отдельный, механически подсоединенный указатель положения, доступ к которому осуществляется из шкафа местного управления
8. Смотровое отверстие для проверки положения и состояния контактов

Заземлитель

Заземлители соединяют изолированные секции распределительного устройства с землей, что необходимо для защиты персонала во время технического обслуживания и монтажных работ. Фидерные присоединения часто оборудованы быстродействующими (с включающей способностью) заземлителями. Эти устройства способны заземлять наведенные токи воздушных линий электропередачи, разряжать более крупные емкости, таки как кабели, и обеспечивают безопасность при недостаточном обесточивании другого конца линии. Быстродействующие заземлители имеют в своем составе пружинный механизм, взводимый либо электродвигателем, либо с помощью модуля ручного оперирования.

Аналогично разъединителям, исполнительный механизм смонтирован в шкафу главного привода на передней части ячейки. Модуль ручного оперирования, указатель положения и механическая блокировка удобно размещены в шкафу местного управления. Доступ к ним осуществляется из коридора оператора.

Особенности

1. Надежное заземление главной цепи
2. Высокая термическая и динамическая стойкость к току короткого замыкания во включенном положении
3. Быстродействующие заземлители: способны включаться на ток короткого замыкания и отключать наведенные токи
4. Удобно расположенный модуль ручного оперирования
5. Расположение блока привода вне отсека с элегазом
6. Указатель положения, механически соединенный с подвижным контактом в шкафу местного управления
7. Смотровые отверстия для проверки положения и состояния контактов
8. Возможность установки элементов обеспечения безопасности, таких как замки

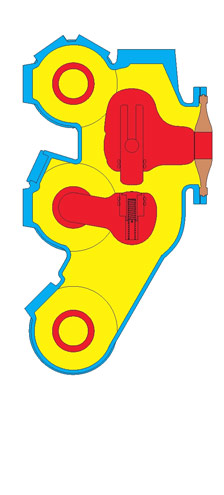

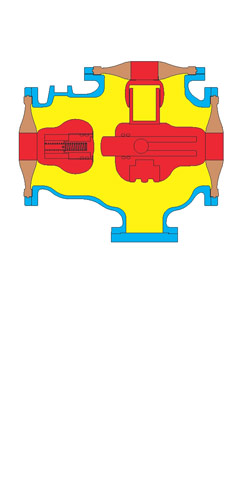

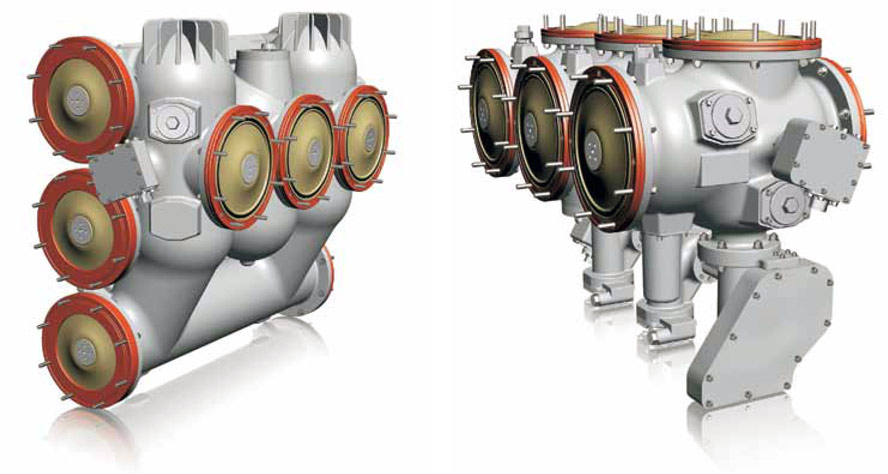

Разъединитель в модуле шины

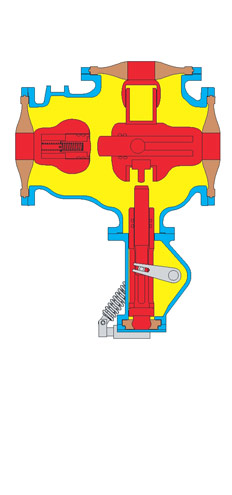

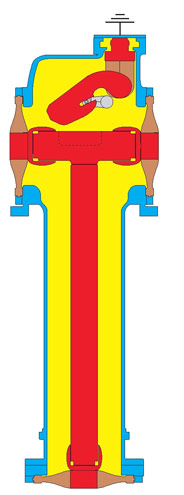

Быстродействующий заземлитель

Разъединитель в модуле шины	Разъединитель	Быстродействующий заземлитель	Заземлитель для технического обслуживания
