Страница 4 из 8

Трансформаторы тока и напряжения АББ - максимальная безопасность, долговечность и надежность

Трансформатор напряжения

Индуктивный трансформатор напряжения подключен к распределительному устройству с помощью трех соединительных фланцев и трех барьерных изоляторов. Каждый трансформатор напряжения имеет пофазную изоляцию, причем все три фазы заключены в единый корпус, исключающий использование внешних труб.

Особенности

  1. Пропитанная элегазом пленочная изоляция между обмоткам трансформатора
  2. Высокая вторичная выходная мощность и точность
  3. Коэффициент и количество вторичных обмоток зависит от фактических требований проекта
  4. Эффективное гашение сверхбыстрых переходных напряжений, попадающих на вторичную обмотку
  5. Прямоугольный сердечник с магнитными листами с низкими потерями
  6. Изолированный объем газа с контролем плотности
  7. Наличие устройства сброса избыточного давления
  8. Дополнительные предохранители по запросу
  9. Не требует технического обслуживания
Трансформатор тока

Индуктивные трансформаторы тока подключаются к корпусу технологического заземлителя. Трансформаторы устанавливаются за пределами отсека с газом, что исключает необходимость создания газонепроницаемого ввода к выводам вторичной обмотки. Каждый трансформатор тока может иметь несколько сердечников для измерения и защиты, заключенных в общий корпус из литьевой смолы. Параметры трансформатора тока, такие как нагрузка, коэффициент, класс точности и характеристики при переходных режимах задаются в соответствии с фактическими требованиями проекта. Многодиапазонные трансформаторы обеспечивают различные коэффициенты, выбор которых осуществляется с помощью отпаек.

Особенности

  1. Простые обмотки с кольцевым сердечником
  2. Коэффициент, количество сердечников, точность и характеристики при переходном режиме определяются в соответствии с индивидуальными требованиями проекта
  3. Эффективное гашение сверхбыстрых переходных токов, попадающих на вторичную обмотку
  4. Не требует технического обслуживания

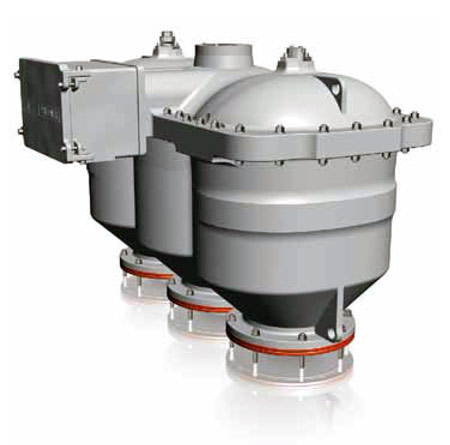

Трансформатор напряжения

Трансформатор напряжения

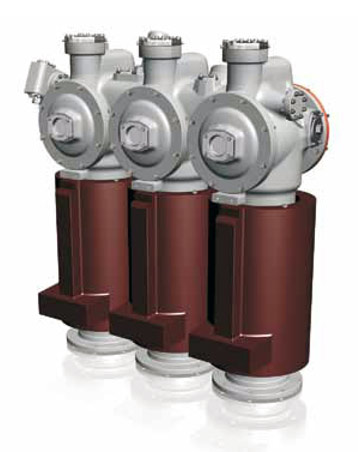

Трансформатор тока на технологическом заземлителе

Трансформатор тока на технологическом заземлителе

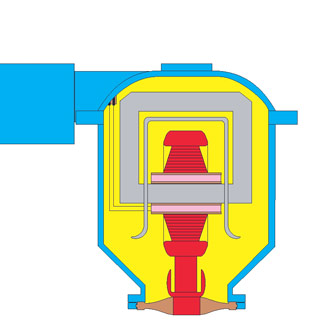

Трансформатор напряжения

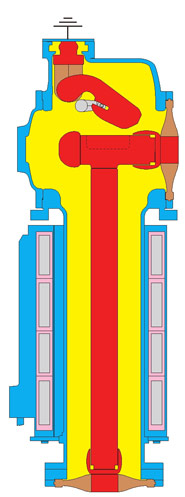

Трансформатор тока на технологическом заземлителе
