Комплектное распределительное устройство с элегазовой изоляцией типа ELK-14 - модульное КРУЭ на 220 кВ

Распределительные системы АББ гарантируют максимальную надежность, КРУЭ созданы с использованием многолетнего опыта - готовы служить потребностям будущего

За десятилетия эксплуатации распределительные устройства с элегазовой изоляцией АББ заслужили международное признание благодаря безопасности систем, надежности работы, рентабельности и исключительно долгому сроку службы даже при работе в суровых условиях окружающей среды.

Новейшее устройство в серии ELK компании АББ - компактное распределительное устройство ELK-14, включающее все хорошо зарекомендовавшие себя технологии в сочетании с несколькими инновационными особенностями. Одним из наиболее важных преимуществ является размер. Имея в своем составе меньшее количество элементов, модульная конструкция ELK-14 еще более компакта, чем предыдущие версии, что упрощает эксплуатацию и выполнение различных операций, позволяя сократить расходы на монтаж и обслуживание. Устройства этой модели рассчитаны на напряжение до 253 кВ. Большинство элементов устройства имеет модульную конструкцию, включая устройства управления и защиту. Это обеспечивает гибкость, необходимую при расширении и сопряжении тогда, когда это необходимо.

Безопасность

Все компоненты заключены в заземленный газонепроницаемый корпус, при этом каждый заполненный газом отсек оборудован устройством сброса давления.

Надежная и безотказная работа

Все части, находящиеся под током, защищены и надежно изолированы от внешних воздействий даже в случае работы в экстремальных условиях.

Минимальное время простоя

Организация обслуживания устройств АББ по всему миру, в сочетании с совершенной концепцией применения запасных частей, гарантирует минимальное время простоя в случае технического обслуживания и ремонта.

Увеличенное время эксплуатации

Применение материалов высочайшего качества и высокий профессионализм гарантируют максимальный срок службы при минимальной потребности в техническом обслуживании.

Компактность

Модельная конструкция ELK-14 настолько совершенна, что занимает еще меньше места, что является особенно важным преимуществом в городах и населенных зонах.

Универсальные модули

Конструкция ELK-14 предусматривает стандартизованные решения для КРУЭ, а также для местного управления, гарантируя таким образом кратчайшие сроки поставки и реализации проектов в сочетании с максимальной гибкостью.

Экономичность

Применение алюминиевых корпусов снижает вес системы, уменьшая стоимость фундамента и элементов, воспринимающих нагрузку.

Эффективность

Полностью изготавливаемые на предприятии модули, включая шкаф местного управления, в сочетании с жестким контролем качества в процессе производства, упрощают монтаж и ввод в эксплуатацию, а также способствуют сокращению сроков реализации проекта.

Безопасность для окружающей среды

Компактная конструкция сокращает объем конструкционного материала и требуемое количество элегаза, а доставка готовых модулей в контейнерах сокращает потребность в упаковке.

Удобство доступа и эргономичность

Все ключевые элементы легкодоступны, что упрощает выполнение таких операций как замена газа, считывание показаний приборов, определяющих плотность газа, или работа в ручном режиме.

Распространенность по всему миру

КРУЭ АББ работают на всех континентах, подтверждая лидирующую позицию АББ как производителя КРУЭ. Наше сервисное обслуживание в любой точке мире гарантирует круглосуточную техническую поддержку и ремонт семь дней в неделю.

Постоянное совершенствование с самого первого этапа ELK-14

С момента начала производства в 1966 году, АББ поставила более 20000 распределительных устройств с элегазовой изоляцией в более чем 100 стран мира. Наши передовые исследования и разработки в области создания КРУЭ явились неотъемлемой частью этого успеха. Мы продолжаем внедрять инновационные решения в каждом новом поколении устройств. Сегодня продукция АББ включает полный спектр КРУЭ, рассчитанных на напряжение от 72,5 кВ до 1100 кВ.

 КРУЭ ELK-14 220 кВ

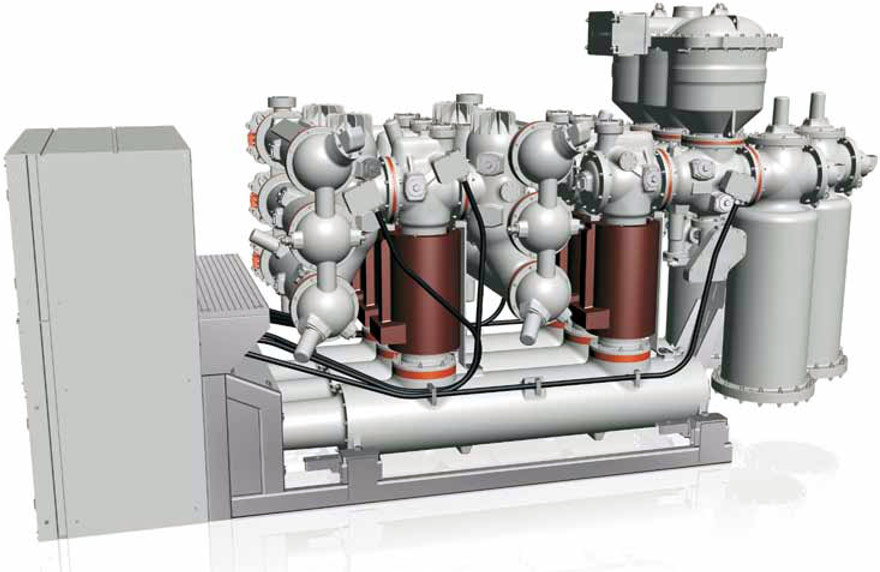

Ячейка распределительного устройства с двойной системой шин ELK-14

В 1969 году АББ представила одно из первых в мире КРУЭ, работающий при напряжении 245 кВ. В последующих поколениях были применены горизонтальные компрессионные выключатели и низкое расположение центра тяжести, что снизило воздействие сейсмической активности. В 1993 году АББ представила КРУЭ типа ELK-14, также имеющее номинальное напряжение 245 кВ, но оборудованное совершенным автокомпрессионным выключателем на 50 кА (Auto-Puffer™) и дисковыми изоляторами. Оба элемента позволяют уменьшить размер и вес системы. В следующих поколениях было применено цифровое управление и контроль, а также электронные измерительные трансформаторы.

Сегодня, последнее поколение КРУЭ типа ELK-14, созданное в 2010 году, обладает оптимальным и компактным расположением элементов, сокращающим необходимый объем элегаза. Это означает, что последние модели ELK-14 имеют меньшее количество составных частей, что снижает сложность конструкции и требования к свободному пространству. Кроме того, исполнительные механизмы и зажимы измерительных трансформаторов имеют более удобное расположение в передней части ячейки в шкафу местного управления. Перед поставкой выполняется весь электромонтаж, и производятся заводские испытания. Все это позволяет снизить затраты и время на монтаж и ввод в эксплуатацию.

Комплектное распределительное устройство ELK-14 от АББ Очевидные преимущества и непревзойденные характеристики

Базовые модули, входящие в состав распределительного устройства типа ELK-14:

  1. Высокоэффективный выключатель

Эффективный высоковольтный автокомпрессионый выключатель, не требующий большого объема технического обслуживания.

  1. Безопасные разъединители и заземлители Простые в эксплуатации и эффективные разъединители и заземлители ELK-14 являются важной составляющей, гарантирующей безопасную эксплуатацию устройств.
  2. Надежные трансформаторы тока и напряжения Измерительные трансформаторы ELK-14 предназначены для измерения, управления и защиты.
  3. Широкий спектр соединительных элементов Устройства типа ELK-14 оборудованы большим набором соединительных элементов, позволяющих использовать распределительное устройство практически при любых требованиях проекта.
  4. Инновационная технология управления и защиты Технология управления и защиты АББ обеспечивает интеллектуальное, сетевое, цифровое управление, а также возможность мониторинга и дистанционной диагностики.

Распределительные устройства с элегазовой изоляцией составлены из нескольких модулей, позволяющих создать все распространенные варианты компоновки и схемы соединения шин.

Каждый элемент, такой как разъединитель, сборные шины, выключатель, заключен в газонепроницаемый корпус, заполненный элегазом под давлением. Элегаз полностью заключен в системе и не расходуется. Баръерные изоляторы разделяют распределительное устройство на отдельные функциональные газовые отсеки. Каждый отсек оборудован устройством сброса давления и материалом, поглощающим влагу и продукты разложения.

Совершенная модульная конструкция КРУЭ ELK-14 обеспечивает несколько уникальных характеристик:

  1. Во всех модулях применены однофазные изоляторы. Компоненты всех трех фаз заключены в один кожух, позволяющий соединить заполненные газом отсеки трех фаз без использования наружных трубопроводов
  2. Форма каждого корпуса оптимизирована таким образом, чтобы минимизировать необходимый объем элегаза. За счет уменьшенного количества фланцев и герметизирующих систем, легкая конструкция ELK-14 требует меньшее количество ресурсов, чем все распределительные устройства предыдущих поколений
  3. В основе устройства лежит однофазная конструкция, позволяющая избежать соприкосновения фаз во время землетрясений.
  4. Схема разделения устройства ELK-14 на отсеки удовлетворяет самым строгим требованиям к непрерывности работы, так как предоставляет возможность замены любого модуля двойной системы шины без отключения соседних фидеров
  5. Приводы, указатели положения и исполнительные элементы имеют удобное расположение в шкафу местного управления, что упрощает эксплуатацию, осмотр и техническое обслуживание
  6. Гибкость вспомогательной системы - наряду со стандартным встроенным шкафом управления, АББ предлагает современные ячейки управления с расширенным набором функций.

Модули

  • Выключатели
  • Разъединители и заземлители
  • Трансформаторы тока и напряжения
  • Соединительные элементы
  • Управление и защита

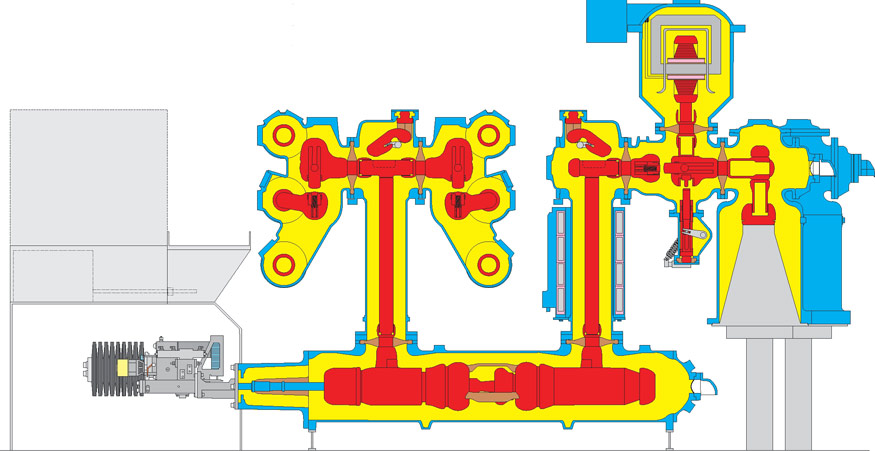

  •  КРУЭ ELK-14 220 кВ модули

    Высоковольтные компоненты

    Корпус

    Элегаз

    Изоляционный материал Механические части, несущая конструкция Низковольтные компоненты

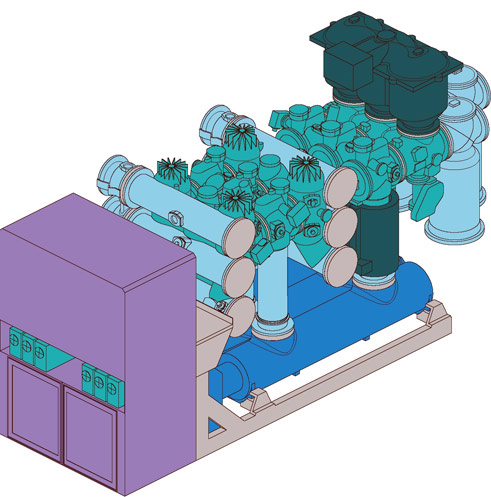

     КРУЭ ELK-14 220 кВ компоновка
